Виробник: EMC Prima

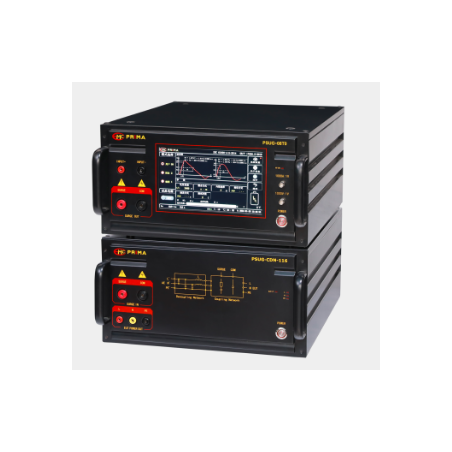

Імітатор перенапруг PSUG-08T0

  • PSUG-08T0

PSUG-08T0 – це вдосконалений генератор перенапруги, призначений для суворого тестування на стійкість до перенапруги (SUG) від електромагнітних (EMC). Його основна мета – оцінити ефективність силових кабелів і внутрішніх з’єднань електричних і електронних пристроїв в умовах перехідних перешкод високої енергії, які можуть бути спричинені операціями перемикання ланцюгів або природними ударами блискавки.

Функції:

  • Підтримує багатоканальне тестування
  • Можливість вільного перемикання між позитивною та негативною полярністю
  • Перемикання китайської та англійської мов однією кнопкою
  • Вбудовані параметри, що відповідають міжнародним стандартам
  • Чудове виконання та довговічність
  • Максимальна випробувальна напруга до 8000 В
  • 10,1-дюймовий кольоровий сенсорний екран
  • Вбудовані вимірювання температури, вологості, часу та зчитування високої напруги в реальному часі
  • Встановлення фазового кута асинхронно або в діапазоні 0–360°
  • Режим тестування імпульсів із автоматичним повношвидкісним перемиканням
  • Вбудований інтерфейс RJ45, додаткове дистанційне керування
  • Вбудований диференціальний датчик високої напруги та трансформатор струму для вимірювання форми сигналу

Відповідність стандартам:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

Параметр Значення
Напруга холостого ходу 200 В ~ 8000 В ±10%
Роздільна здатність за напругою 1 В
Час наростання (1) 1,2 мкс ±30%
Тривалість імпульсу (1) 50 мкс ±20%
Струм короткого замикання 100 A ~ 4000 A ±10%
Час наростання (2) 8 мкс ±20%
Тривалість імпульсу (2) 20 мкс ±20%
Полярність виходу +, -, +/-, -/+
Імпедансний вихід 2 Ω
Крок напруги 0 ~ 8000 В
Час між імпульсами 5 с ~ 9999 с
Кількість імпульсів 1 c ~ 60000 c
Режим запуску Ручний, зовнішній, інтервал
Phase Sync 0° ~ 359° (50 Гц або 60 Гц) (синхронний, асинхронний)

Вбудований CDN:

Параметр Значення
Зчеплення 3-провідний, 1-фазний зв'язок
Навантаження розв’язки UAC MAX 240V / 16A UDC MAX 220V / 16A
Конденсатор зв'язку 9 мкФ (L-PE), 18 мкФ (L-L)
Резистор зв’язку 12 мкФ, 2 мкФ
Залишкова напруга на кінці тестованого пристрою Не більше 15% тестової напруги або 2 рази; пік CDN
