Fabricante: EMC Prima

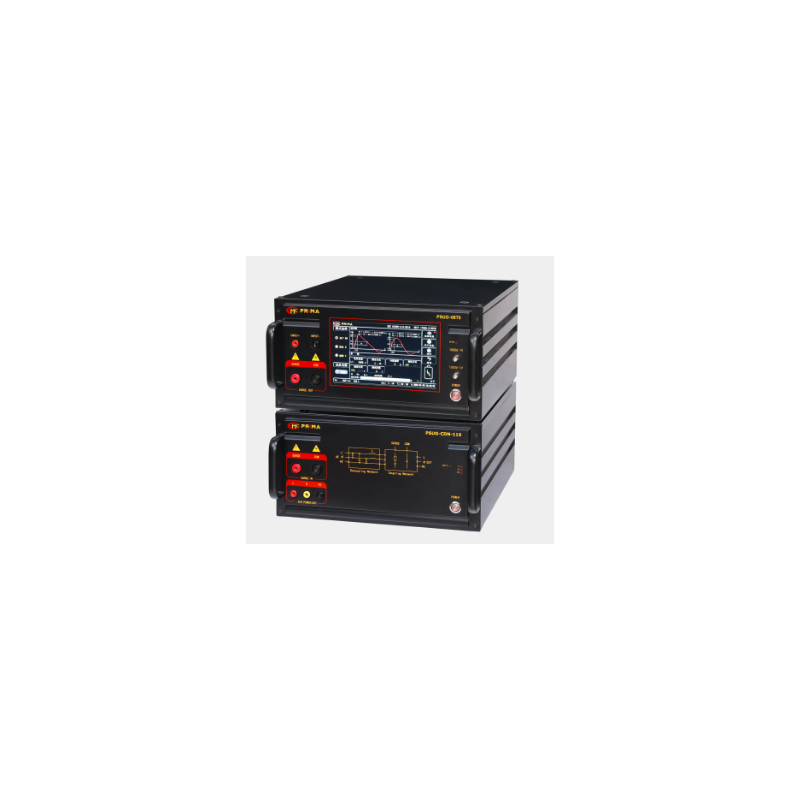

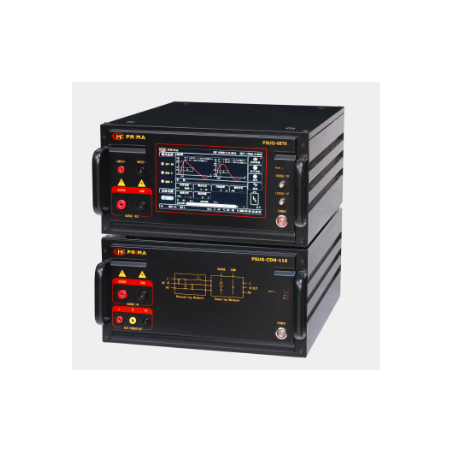

Simulador de sobretensiones PSUG-08T0

  • PSUG-08T0

PSUG-08T0 es un generador de sobretensiones avanzado diseñado para rigurosas pruebas de inmunidad a sobretensiones electromagnéticas (EMC) (SUG). Su objetivo principal es evaluar el rendimiento de cables de alimentación y conexiones internas de dispositivos eléctricos y electrónicos en condiciones de interferencia transitoria de alta energía, que pueden ser causadas por operaciones de conmutación de circuitos o rayos naturales.

Características:

  • Compatible con pruebas multicanal
  • Capacidad para cambiar libremente entre polaridad positiva y negativa
  • Cambio de idioma chino e inglés con un solo botón
  • Parámetros integrados que cumplen con los estándares internacionales
  • Excelente mano de obra y durabilidad
  • Tensión máxima de prueba de hasta 8000 V
  • Pantalla táctil a color de 10.1 pulgadas
  • Medición integrada de temperatura, humedad, tiempo y lectura de alta tensión en tiempo real
  • Ajuste del ángulo de fase de forma asíncrona o dentro del rango de 0 a 360°
  • Modo de prueba de sobretensión Con conmutación automática a máxima velocidad.
  • Interfaz RJ45 integrada, control remoto opcional.
  • Sonda diferencial de alta tensión integrada y transformador de corriente para medición de forma de onda.

Cumplimiento de normas:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parámetros:

Parámetro Valor
Voltaje de circuito abierto 200 V ~ 8000 V ±10%
Resolución de voltaje 1 V
Tiempo de subida (1) 1,2 µs ±30 %
Duración del pulso (1) 50 µs ±20 %
Corriente de cortocircuito 100 A ~ 4000 A ±10 %
Tiempo de subida (2) 8 µs ±20%
Duración del pulso (2) 20 µs ±20%
Polaridad de salida +, -, +/-, -/+
Impedancia de salida 2 Ω
Paso de voltaje 0 ~ 8000 V
Tiempo entre pulsos 5 s ~ 9999 s
Número de pulsos 1 c ~ 60000 c
Modo de disparo Manual, Externo, Intervalo
Sincronización de fase 0° ~ 359° (50 Hz o 60 Hz) (síncrono, asíncrono)

CDN integrada:

Parámetro Valor
Acoplamiento Acoplamiento monofásico de 3 hilos
Carga de desacoplamiento UAC MÁX. 240 V / 16 A UDC MÁX. 220 V / 16 A
Condensador de acoplamiento 9 μF (L-PE), 18 μF (L-L)
Resistencia de acoplamiento 12 μF, 2 μF
Tensión residual en el extremo del dispositivo bajo prueba No más de 15 % de la tensión de prueba o 2 veces la CDN pico
