Fabricant: EMC Prima

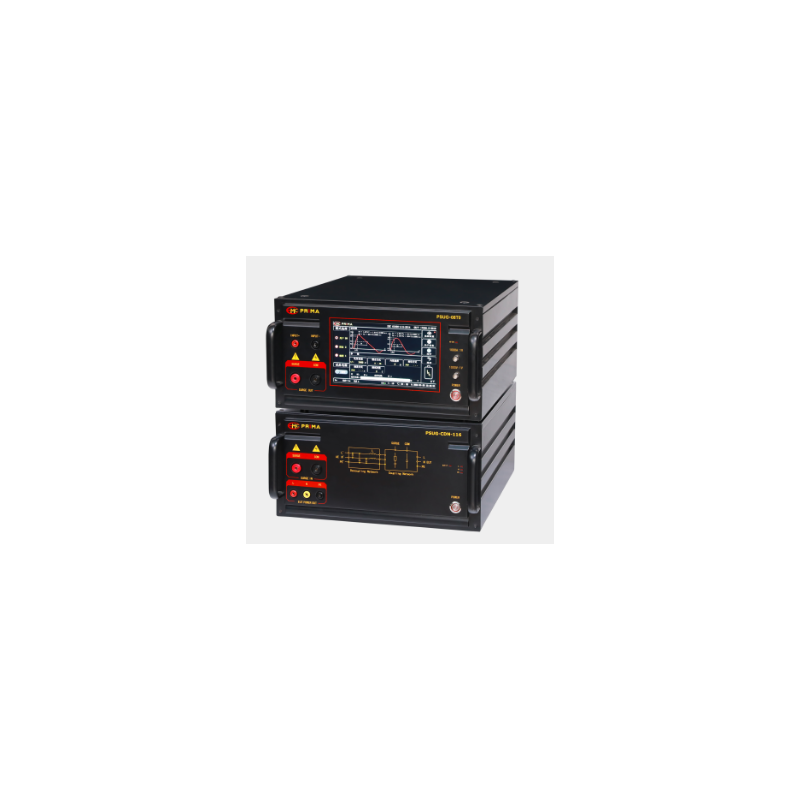

Simulateur de surtension PSUG-08T0

  • PSUG-08T0

PSUG-08T0 est un générateur de surtension avancé conçu pour des tests rigoureux d'immunité aux surtensions électromagnétiques (CEM) (SUG). Son objectif principal est d'évaluer les performances des câbles d'alimentation et des connexions internes des appareils électriques et électroniques dans des conditions d'interférences transitoires à haute énergie, pouvant être causées par des commutations de circuits ou des coups de foudre naturels.

Caractéristiques :

  • Prise en charge des tests multicanaux
  • Possibilité de basculer librement entre polarité positive et négative
  • Basculement entre chinois et anglais par simple pression d'un bouton
  • Paramètres intégrés conformes aux normes internationales
  • Excellente qualité de fabrication et durabilité
  • Tension d'essai maximale jusqu'à 8 000 V
  • Écran tactile couleur de 10,1 pouces
  • Mesure intégrée de la température, de l'humidité, du temps et lecture haute tension en temps réel
  • Réglage de l'angle de phase de manière asynchrone ou dans la plage de 0 à 360 °
  • Mode de test de surtension avec détection automatique Commutation pleine vitesse
  • Interface RJ45 intégrée, télécommande en option
  • Sonde différentielle haute tension et transformateur de courant intégrés pour la mesure de la forme d'onde

Conformité aux normes :

  • CEI/EN 60664
  • GB/T 17626.5 / CEI 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • CEI/EN 61643-1
  • ITU K44
  • ITU K45

Paramètres :

Paramètre Valeur
Tension à vide 200 V ~ 8 000 V ± 10 %
Résolution de tension 1 V
Temps de montée (1) 1,2 µs ±30 %
Durée d'impulsion (1) 50 µs ±20 %
Courant de court-circuit 100 A ~ 4000 A ±10 %
Temps de montée (2) 8 µs ±20 %
Durée de l'impulsion (2) 20 µs ±20 %
Polarité de sortie +, -, +/-, -/+
Impédance de sortie 2 Ω
Pas de tension 0 ~ 8000 V
Temps entre les impulsions 5 s ~ 9999 s
Nombre d'impulsions 1 c ~ 60000 c
Mode de déclenchement Manuel, Externe, Intervalle
Synchronisation de phase 0° ~ 359° (50 Hz ou 60 Hz) (synchrone, asynchrone)

CDN intégré :

Paramètre Valeur
Couplage Couplage 3 fils, monophasé
Charge de découplage UAC MAX 240 V / 16 A UDC MAX 220 V / 16 A
Condensateur de couplage 9 μF (L-PE), 18 μF (L-L)
Résistance de couplage 12 μF, 2 μF
Tension résiduelle à l'extrémité du dispositif testé Non plus de 15 % de la tension d'essai ou 2 fois la valeur crête du CDN
