Producător: EMC Prima

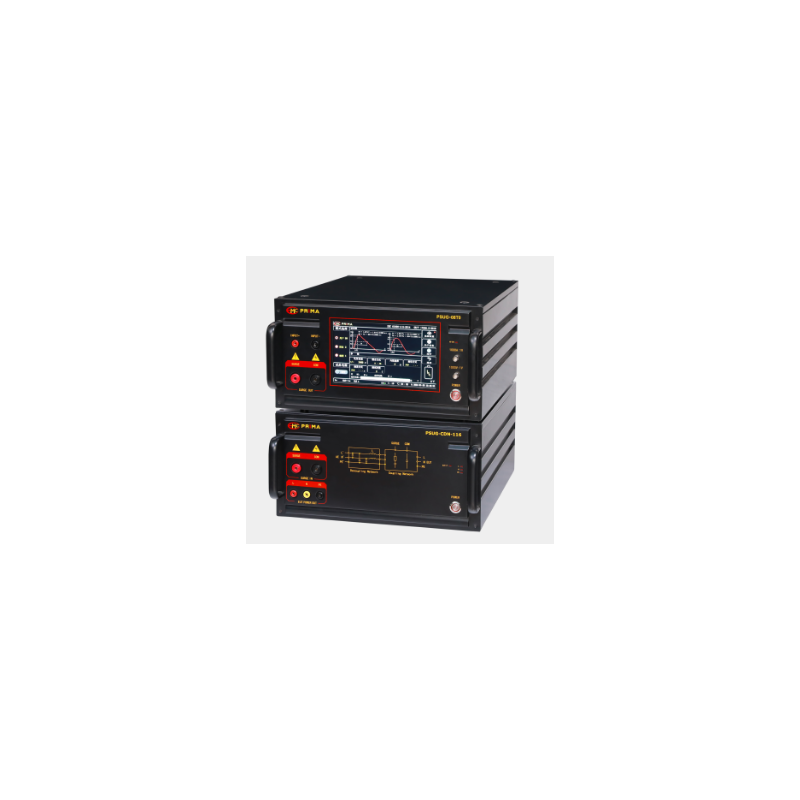

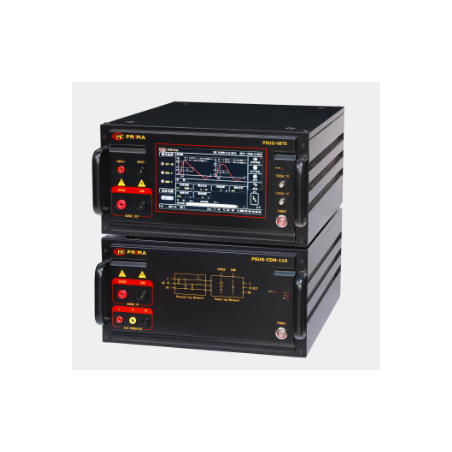

Simulator de supratensiune PSUG-08T0

  • PSUG-08T0

PSUG-08T0 este un generator avansat de supratensiune conceput pentru testarea riguroasă a imunității la supratensiune electromagnetică (EMC) (SUG). Scopul său principal este de a evalua performanța cablurilor de alimentare și a conexiunilor interne ale dispozitivelor electrice și electronice în condiții de interferență tranzitorie de mare energie, care pot fi cauzate de operațiuni de comutare a circuitelor sau de lovituri naturale de fulgere.

Caracteristici:

  • Acceptă testarea pe mai multe canale
  • Abilitatea de a comuta liber între polaritatea pozitivă și cea negativă
  • Comutarea limbii chineză și engleză cu un singur buton
  • Parametri încorporați conform standardelor internaționale
  • Manopera și durabilitate excelente
  • Tensiune maximă de testare de până la 8000 V
  • Ecran tactil color de 10,1 inchi
  • Temperatura, umiditatea, măsurarea timpului și citirea de înaltă tensiune în timp real încorporate
  • Setarea unghiului de fază asincron sau în intervalul 0–360°
  • Mod de testare la supratensiune cu comutare automată la viteză maximă
  • Interfață RJ45 încorporată, telecomandă opțională
  • Sonda diferențială de înaltă tensiune încorporată și transformator de curent pentru măsurarea formei de undă

Conformitatea standardului:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

CDN încorporat:

Parametru Valoare
Tensiune în circuit deschis 200V ~ 8000V ±10%
Rezoluție de tensiune 1 V
Timp de creștere (1) 1,2 µs ±30%
Durata impulsului (1) 50 µs ±20%
Curentul de scurtcircuit 100 A ~ 4000 A ±10%
Timp de creștere (2) 8 µs ±20%
Durata impulsului (2) 20 µs ±20%
Polaritate de ieșire +, -, +/-, -/+
Ieșire de impedanță 2 Ω
Pas de tensiune 0 ~ 8000 V
Timp între impulsuri 5 s ~ 9999 s
Număr de impulsuri 1 c ~ 60000 c
Modul de declanșare Manual, Extern, Interval
Sincronizare de fază 0° ~ 359° (50 Hz sau 60 Hz) (sincron, asincron)
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

PSUG-08T0 este un generator avansat de supratensiune conceput pentru testarea riguroasă a imunității la supratensiune electromagnetică (EMC) (SUG). Scopul său principal este de a evalua performanța cablurilor de alimentare și a conexiunilor interne ale dispozitivelor electrice și electronice în condiții de interferență tranzitorie de mare energie, care pot fi cauzate de operațiuni de comutare a circuitelor sau de lovituri naturale de fulgere.

Caracteristici:

  • Acceptă testarea pe mai multe canale
  • Abilitatea de a comuta liber între polaritatea pozitivă și cea negativă
  • Comutarea limbii chineză și engleză cu un singur buton
  • Parametri încorporați conform standardelor internaționale
  • Manopera și durabilitate excelente
  • Tensiune maximă de testare de până la 8000 V
  • Ecran tactil color de 10,1 inchi
  • Temperatura, umiditatea, măsurarea timpului și citirea de înaltă tensiune în timp real încorporate
  • Setarea unghiului de fază asincron sau în intervalul 0–360°
  • Mod de testare la supratensiune cu comutare automată la viteză maximă
  • Interfață RJ45 încorporată, telecomandă opțională
  • Sonda diferențială de înaltă tensiune încorporată și transformator de curent pentru măsurarea formei de undă

Conformitatea standardului:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

Parametru Valoare
Cuplaj cuplaj cu 3 fire, monofazat
Încărcare de decuplare UAC MAX 240V / 16A UDC MAX 220V / 16A
Condensator de cuplare 9μF (L-PE), 18μF (L-L)
Rezistor de cuplare 12μF, 2μF
Tensiune reziduală la capătul dispozitivului testat Nu mai mult de 15% din tensiunea de testare sau de 2× CDN de vârf

CDN încorporat:

Parametru Valoare
Tensiune în circuit deschis 200V ~ 8000V ±10%
Rezoluție de tensiune 1 V
Timp de creștere (1) 1,2 µs ±30%
Durata impulsului (1) 50 µs ±20%
Curentul de scurtcircuit 100 A ~ 4000 A ±10%
Timp de creștere (2) 8 µs ±20%
Durata impulsului (2) 20 µs ±20%
Polaritate de ieșire +, -, +/-, -/+
Ieșire de impedanță 2 Ω
Pas de tensiune 0 ~ 8000 V
Timp între impulsuri 5 s ~ 9999 s
Număr de impulsuri 1 c ~ 60000 c
Modul de declanșare Manual, Extern, Interval
Sincronizare de fază 0° ~ 359° (50 Hz sau 60 Hz) (sincron, asincron)
