Symulator przepięć PSUG-08T0
Symulator przepięć PSUG-08T0

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: EMC Prima

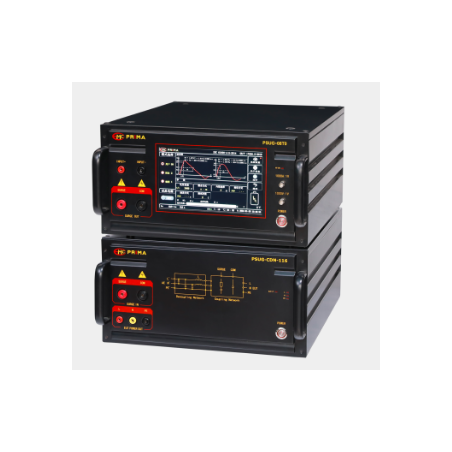

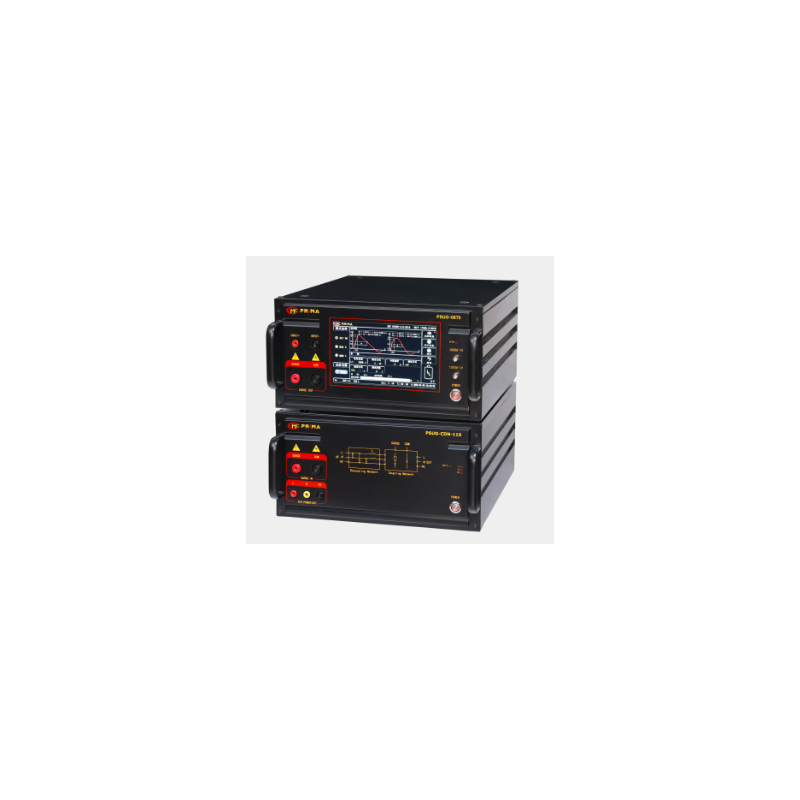

Имитатор перенапряжения PSUG-08T0

  • PSUG-08T0

PSUG-08T0 — это усовершенствованный генератор импульсных перенапряжений, предназначенный для строгих испытаний на устойчивость к электромагнитным (ЭМС) импульсным перенапряжениям (SUG). Его основное назначение — оценка работоспособности силовых кабелей и внутренних соединений электрических и электронных устройств в условиях мощных переходных помех, которые могут быть вызваны коммутацией цепей или естественными ударами молнии.

Характеристики:

  • Поддержка многоканального тестирования
  • Возможность свободного переключения между положительной и отрицательной полярностью
  • Переключение китайского и английского языков одной кнопкой
  • Встроенные параметры, соответствующие международным стандартам
  • Превосходное качество изготовления и долговечность
  • Максимальное испытательное напряжение до 8000 В
  • Цветной сенсорный экран 10,1 дюйма
  • Встроенные функции измерения температуры, влажности, времени и высокого напряжения в режиме реального времени
  • Настройка фазового угла асинхронно или в диапазоне 0–360° Диапазон
  • Режим испытания на импульсное напряжение с автоматическим переключением на полную скорость
  • Встроенный интерфейс RJ45, опциональное дистанционное управление
  • Встроенный высоковольтный дифференциальный пробник и трансформатор тока для измерения формы сигнала

Соответствие стандартам:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметры:

Параметр Значение
Напряжение холостого хода 200 В ~ 8000 В ±10%
Напряжение Разрешение 1 В
Время нарастания (1) 1,2 мкс ±30%
Длительность импульса (1) 50 мкс ±20%
Ток короткого замыкания 100 А ~ 4000 А ±10%
Время нарастания (2) 8 мкс ±20%
Длительность импульса (2) 20 мкс ±20%
Полярность выхода +, -, +/-, -/+
Выходное сопротивление 2 Ом
Шаг напряжения 0 ~ 8000 В
Время между импульсами 5 с ~ 9999 с
Количество импульсов 1 с ~ 60000 с
Режим запуска Ручной, Внешний, Интервальный
Фаза Синхронизация 0° ~ 359° (50 Гц или 60 Гц) (синхронный, асинхронный)

Встроенная сеть доставки контента:

Параметр Значение
Связь 3-проводная, однофазная связь
Развязывающая нагрузка UAC MAX 240 В / 16 А UDC MAX 220 В / 16 А
Конденсатор связи 9 мкФ (L-PE), 18 мкФ (L-L)
Резистор связи 12 мкФ, 2 мкФ
Остаточное напряжение на конце тестируемого устройства Не более 15% от испытательного напряжения или 2-кратного пикового значения CDN
