Производител: ZIEHL

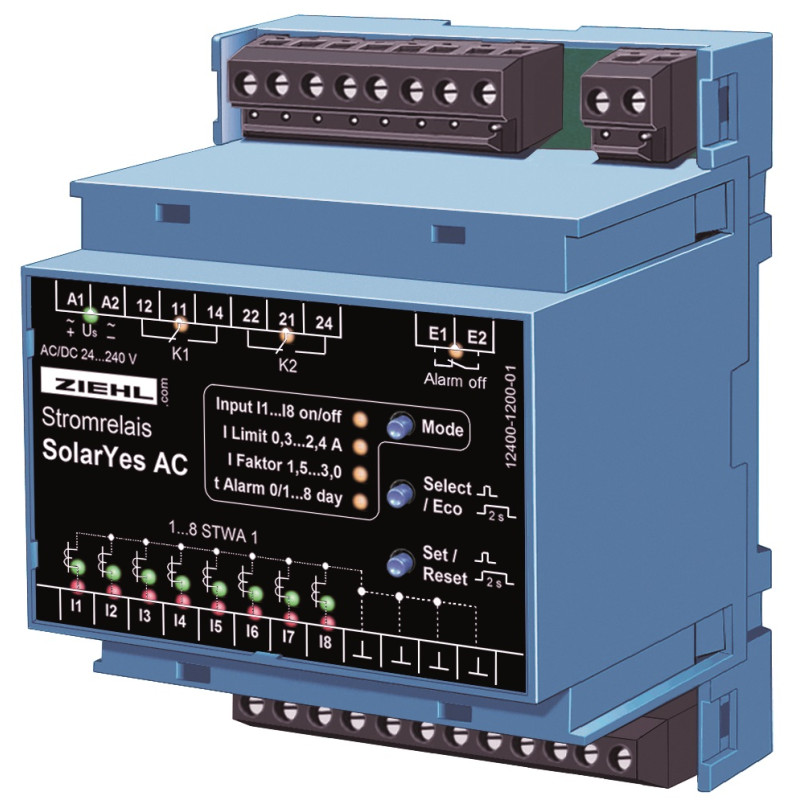

SOLARYES - Токово реле - S225535

  • S225535
  • Вид продукт IP00 двигател, IP20 електроника
  • Напрежение на захранване AC/DC 24 - 240 V
  • Изпълнение IP55 двигател, IP20 електроника
  • Изходна функция Изходи/Релета
  • Измерена стойност PA материал, подсилен със стъклени влакна.

SolarYes следи мощността на инверторите във фотоволтаичните системи. Неговите изходни релета (2 безпотенциални контакта) превключват, когато през последните 24 часа не е имало ток в една от до 8 наблюдавани линии. По този начин се открива и докладва повреда на инвертор или предпазител. Операторът може незабавно да започне ремонт и спестява време за престой.

SolarYes е просто, лесно разбираемо и икономично решение, което предпазва фотоволтаичните системи от прекъсвания.

Устройството се монтира в разпределителен шкаф или разпределителна кутия. Токът се измерва безконтактно с прости и солидни токови трансформатори, които се монтират над линията във всяка позиция, напр. близо до предпазителите. Възможна е последваща инсталация в съществуваща система. В течение на 24 часа възникващите минимални токове (през нощта може да има вълнисти токове, причинени от кондензатори за потискане на смущенията в инвертора) се измерват автоматично и избледняват при оценката.

Минималната граница на отговор от 0,3 A позволява измерване на ниски нива на ток. Ограничението може да бъде намалено чрез преминаване на наблюдаваната линия многократно през трансформатора (Ø 11 mm). В случай на фалшиви аларми, напр. при сняг върху соларните модули, интервалът на наблюдение може да бъде удължен до до 8 дни или алармата може да бъде потисната с превключвател.

2-те изходни релета могат да превключват алармени лампи или електроакустични преобразуватели. Свързването на алармена система или друго устройство за наблюдение също е възможно.

Входове

  • 8 входа за токови трансформатори STWA1 или STWA1H (макс. 100 A)
  • Несвързани входове, които могат да бъдат изключени
  • Чувствителност, регулируема AC 0,3…2,4 A (по-ниски стойности чрез прокарване на наблюдаваната линия многократно трансформатора)
  • Автокалибриране на входове
  • Вход за активиране

Дисплеи и контроли

  • 8 светодиода за входове
  • 8 светодиода за аларми
  • 4 светодиода за показване на състояние и програмиране
  • 2 светодиода за релета
  • 1 светодиод за активиране на вход
  • 3 бутони

Други характеристики:

  • 2 превключващи контакта, nc и без индивидуално програмируеми
  • Автокалибриране за лесно стартиране
  • Енергоспестяване (Еко-режим), възможност за изключване
  • Консумирана мощност <0,5 W, <1,2 VA
  • Универсално захранващо напрежение AC/DC 24-240 V
  • Корпус за монтаж на DIN-шина, 70 мм, височина на монтаж 55 мм
  • Аксесоар: Комплект за преден монтаж тип ER4
