Виробник: ZIEHL

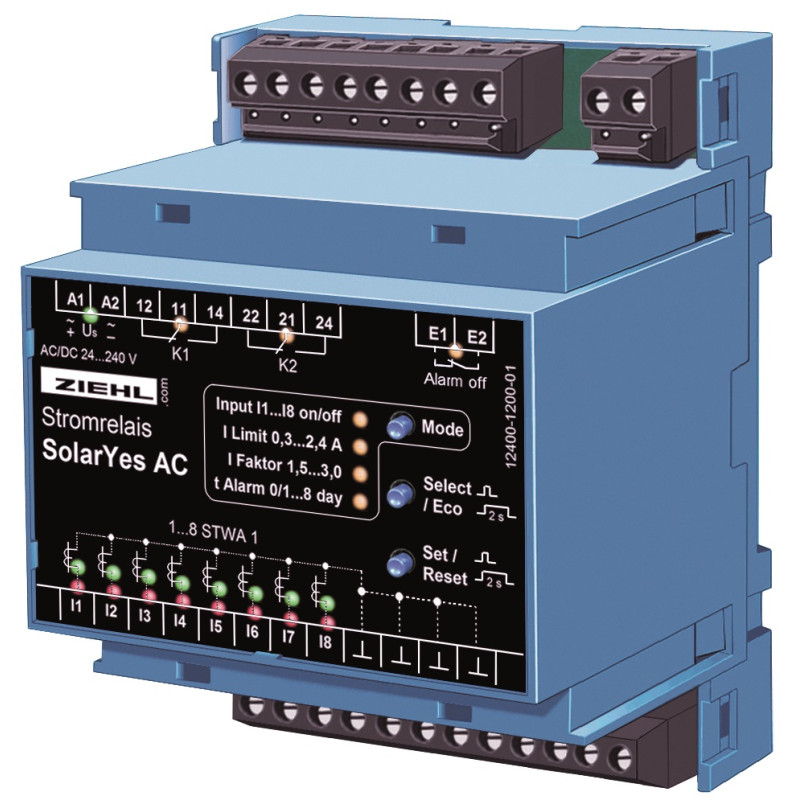

SOLARYES - Реле струму - S225535

  • S225535
  • Тип продукту Двигун IP00, електроніка IP20
  • Напруга живлення AC/DC 24 - 240 V
  • Виконання Двигун IP55, електроніка IP20
  • Вихідна функція Виходи/реле
  • Виміряна величина Матеріал PA, армований скловолокном.

SolarYes відстежує потужність інверторів у фотоелектричних системах. Його вихідні реле (2 безпотенційних контакти) перемикаються, коли протягом останніх 24 годин не було струму в одній із максимум 8 контрольованих ліній. Таким чином виявляється і повідомляється про несправність інвертора або запобіжника. Оператор може ініціювати ремонт негайно та зекономити час простою.

SolarYes — це просте, легко зрозуміле та економічне рішення, яке захищає фотоелектричні системи від простоїв.

Пристрій монтується в розподільній шафі або розподільній коробці. Струм вимірюється безконтактним способом за допомогою простих і твердих трансформаторів струму, які встановлюються на лінії в будь-якому місці, напр. біля запобіжників. Можлива наступна інсталяція в існуючу систему. Протягом 24 годин мінімальні струми (вночі можуть виникати хвилясті струми, спричинені конденсаторами для придушення перешкод у інверторі) автоматично вимірюються та зникають під час оцінки.

Мінімальна межа відгуку 0,3 A дозволяє вимірювати низькі рівні струму. Ліміт можна зменшити, провівши контрольовану лінію кілька разів через трансформатор (Ø 11 мм). У разі помилкових тривог, напр. якщо сніг на сонячних модулях, інтервал моніторингу можна подовжити до 8 днів або тривогу можна придушити за допомогою перемикача.

2 вихідних реле можуть перемикати сигнальні лампи або електроакустичні перетворювачі. Також можливе підключення системи сигналізації або іншого пристрою моніторингу.

Входи

  • 8 входів для трансформаторів струму STWA1 або STWA1H (макс. 100 A)
  • Не підключені входи, які можна від’єднати
  • Чутливість регулюється змінним струмом 0,3…2,4 A (низькі значення шляхом проведення контрольованої лінії кілька разів трансформатор)
  • Автокалібрування входів
  • Вхід для ввімкнення

Дисплеї та елементи керування

  • 8 світлодіодів для входів
  • 8 світлодіодів для тривог
  • 4 світлодіоди для відображення стану та програмування
  • 2 світлодіоди для реле
  • 1 світлодіод для входу для включення
  • 3 кнопки

Інші функції:

  • 2 перемикаючі контакти, NC і жодних індивідуально програмованих
  • Автокалібрування для легкого запуску
  • Енергозбереження (Економічний режим), від’єднання
  • Споживання електроенергії <0,5 Вт, <1,2 ВА
  • Універсальна напруга живлення AC/DC 24-240 В
  • Корпус для монтажу на DIN-рейку, 70 мм, монтажна висота 55 мм
  • Аксесуар: Набір для переднього монтажу типу ER4
