Hersteller: ZIEHL

SOLARYES - Stromrelais - S225535

  • S225535
  • Produkttyp IP00-Motor, IP20-Elektronik
  • Versorgungsspannung AC/DC 24 - 240 V
  • Ausführung IP55-Motor, IP20-Elektronik
  • Ausgangsfunktion Ausgänge/Relais
  • Gemessener Wert Glasfaserverstärktes PA-Material.

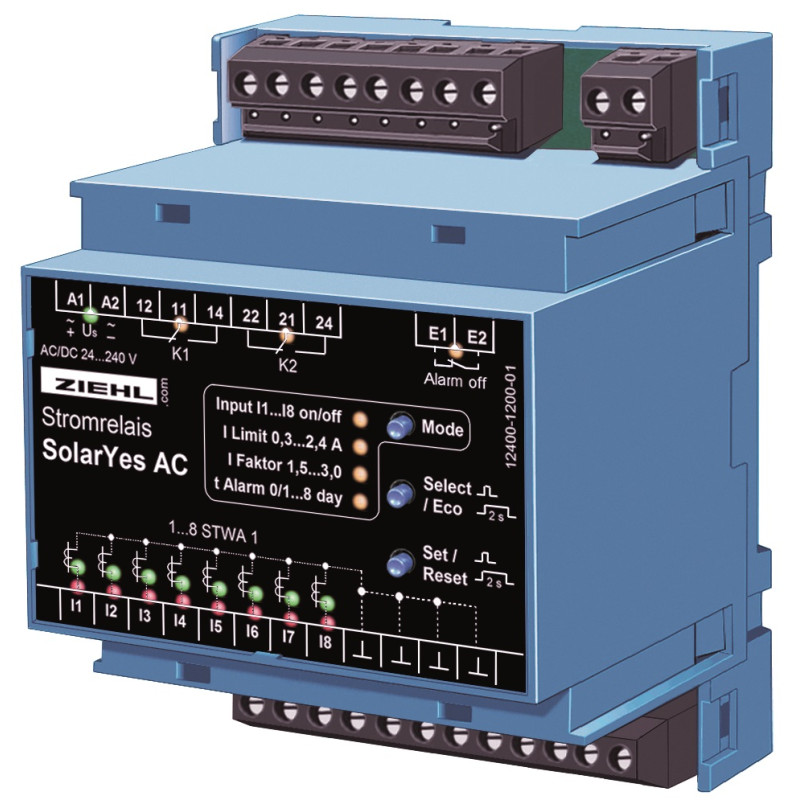

Der SolarYes überwacht die Ausgänge von Wechselrichtern in PV-Anlagen. Seine Ausgangsrelais (2 potentialfreie Kontakte) schalten, wenn in einer der bis zu 8 überwachten Leitungen innerhalb der letzten 24 Stunden kein Strom geflossen ist. So wird der Ausfall eines Wechselrichters oder einer Sicherung erkannt und gemeldet. Der Betreiber kann sofort eine Reparatur einleiten und spart Ausfallzeiten.

Der SolarYes ist eine einfache, leicht verständliche und kostengünstige Lösung, die PV-Anlagen vor Ausfällen schützt.

Das Gerät wird in einem Schaltschrank oder Verteilerkasten montiert. Die Strommessung erfolgt berührungslos mit einfachen und robusten Stromwandlern, die an beliebiger Stelle über der Leitung, z. B. in der Nähe der Sicherungen, montiert werden. Ein nachträglicher Einbau in eine bestehende Anlage ist möglich. Über 24 Stunden auftretende minimale Ströme (nachts können Wattströme auftreten, verursacht durch Entstörkondensatoren im Wechselrichter) werden automatisch gemessen und bei der Auswertung ausgeblendet.

Die minimale Ansprechgrenze von 0,3 A ermöglicht die Messung von geringen Stromstärken. Die Grenze kann reduziert werden, indem die zu überwachende Leitung mehrfach durch den Transformator (Ø 11 mm) geführt wird. Bei Fehlalarmen, z. B. bei Schnee auf den Solarmodulen, kann das Überwachungsintervall auf bis zu 8 Tage verlängert oder der Alarm mit einem Schalter unterdrückt werden.

Die 2 Ausgangsrelais können Alarmlampen oder elektroakustische Wandler schalten. Der Anschluss einer Alarmanlage oder einer anderen Überwachungseinheit ist ebenfalls möglich.

Eingänge

  • 8 Eingänge für Stromwandler STWA1 oder STWA1H (max. 100 A)
  • Nicht angeschlossene Eingänge abschaltbar
  • Empfindlichkeit einstellbar AC 0,3…2,4 A (niedrigere Werte durch mehrmaliges Durchführen der überwachten Leitung durch den Wandler)
  • Autokalibrierung der Eingänge
  • Enable-Eingang

Anzeigen und Bedienelemente

  • 8 LEDs für Eingänge
  • 8 LEDs für Alarme
  • 4 LEDs für Zustandsanzeige und Programmierung
  • 2 LEDs für Relais
  • 1 LED Enable-Eingang
  • 3 Taster

Weitere Merkmale:

  • 2 Wechsler Kontakte, Öffner und Schließer einzeln programmierbar
  • Autokalibrierung für einfache Inbetriebnahme
  • Energiesparend (Eco-Mode), abschaltbar
  • Leistungsaufnahme <0,5 W, <1,2 VA
  • Universal-Versorgungsspannung AC/DC 24–240 V
  • Gehäuse für DIN-Schienenmontage, 70 mm, Einbauhöhe 55 mm
  • Zubehör: Frontmontagesatz Typ ER4
