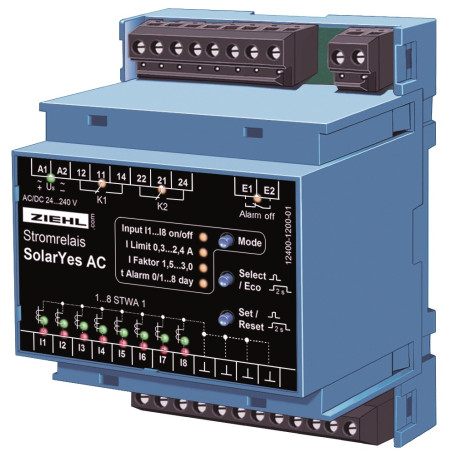

SOLARYES - Relé de corriente - S225535

SolarYes monitoriza las salidas de los inversores en sistemas fotovoltaicos. Sus relés de salida (2 contactos libres de potencial) se activan cuando no ha habido corriente durante las últimas 24 horas en una de las hasta 8 líneas monitorizadas. De este modo, se detecta y notifica el fallo de un inversor o un fusible. El operador puede iniciar la reparación inmediatamente y ahorrar tiempo de inactividad.

SolarYes es una solución sencilla, fácil de entender y económica que protege los sistemas fotovoltaicos de los tiempos de inactividad.

El dispositivo se monta en un armario de distribución o una caja de distribución. La corriente se mide sin contacto con transformadores de corriente sencillos y sólidos, que se montan sobre la línea en cualquier posición, por ejemplo, cerca de los fusibles. Es posible una instalación posterior en un sistema existente. En el transcurso de 24 horas, las corrientes mínimas que ocurren (por la noche puede haber corrientes de vataje, causadas por condensadores de supresión de interferencias en el inversor) se miden automáticamente y se eliminan en la evaluación.

El límite de respuesta mínimo de 0,3 A permite la medición de niveles de corriente bajos. El límite se puede reducir conduciendo la línea monitoreada varias veces a través del transformador (Ø 11 mm). En caso de falsas alarmas, por ejemplo, con nieve en los módulos solares, el intervalo de monitoreo se puede extender hasta 8 días o la alarma se puede suprimir con un interruptor.

Los 2 relés de salida pueden conmutar lámparas de alarma o transductores electroacústicos. También es posible la conexión de un sistema de alarma u otra unidad de monitorización.

Entradas

• 8 entradas para transformadores de corriente STWA1 o STWA1H (máx. 100 A)
• Entradas no conectadas desconectables
• Sensibilidad ajustable CA 0,3…2,4 A (valores más bajos al guiar la línea monitoreada varias veces a través del transformador)
• Autocalibración de entradas
• Entrada de habilitación

Pantallas y controles

• 8 LED para entradas
• 8 LED para alarmas
• 4 LED para visualización de estado y programación
• 2 LED para relés
• 1 LED de entrada de habilitación
• 3 pulsadores

Otras características:

• 2 Contactos de conmutación, NC y NO programables individualmente
• Autocalibración para un arranque sencillo
• Ahorro de energía (Modo Eco), desconectable
• Consumo de energía <0,5 W, <1,2 VA
• Tensión de alimentación universal CA/CC 24-240 V
• Carcasa para montaje en carril DIN, 70 mm, altura de montaje 55 mm
• Accesorio: Kit de montaje frontal tipo ER4
