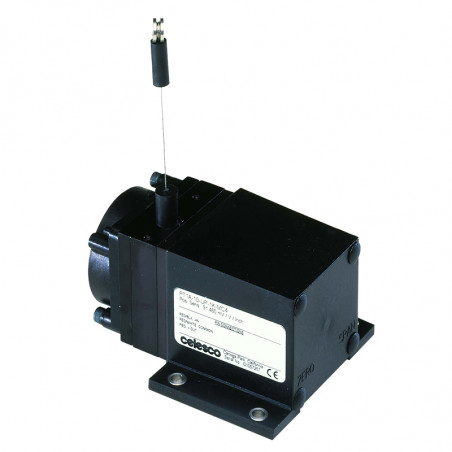

Vinculación de transductores de distancia PT1

Detalles de producto
Descargas

PT1 compact transducers group/OEM(do 1250 mm)

- Measure range 1250 mm
- Compact casing
- Easy to assembly

technical data
Group	PT1A	PT1DC	PT1DN	PT1E	PT1MA	PT1232
Output Signal Options	potentiometer)	Voltage	device net	encoder	current	RS232
Technical data
Measurement range [mm]	1250	1250	1250	1250	1250	1250
Accuracy	0,25...0,10%	0,28...0,015%	0,25...0,10%	0,02...0,04%	0,28...0,15%	0,25...0,10%
Repeatability	0,02%	0,05%	0,02%	0,02%	0,05%	0,02%
Durability	250k...2,5 mln	250k...2,5 mln	250k...2,5 mln	-	250k...2,5 Mln	250k...2,5 Mln
Casing
Material	ABS ; Anode Aluminium	ABS ; Anode Aluminium	ABS ; Anode Aluminium	ABS ; Anode Aluminium	ABS ; Anode Aluminium	ABS ; Anode Aluminium
Protection level	IP65	IP65	IP67	IP65	IP65	IP50
Operation temperature	-40...90°C	-17...90°C	-17...85°C	-17...71°C	-17...90°C	-17...85°C
Vibrations	Do 10g @ 2000 Hz max	Do 10g @ 2000 Hz max	Do 10g @ 2000 Hz max	Do 10g @ 2000 Hz max	Do 10g @ 2000 Hz max	Do 10g @ 2000 Hz max
Measurement cord
Noble steel covered with nylon. [inch] *	ø 0,0019	ø 0,0019	ø 0,0019	ø 0,0019	ø 0,0019	ø 0,0019
Noble steel	-	-	-	-	-	-
Thermoelastic plastic	-	-	-	-	-	-
Electrical connection
Tips for soldering	-	-	-	-	-	-
Wires	-	-	-	-	-	-
Cables	7,6 m Cable	7,6 m Cable	-	7,6 m Cable	7,6 m Cable	7,6 m Cable
Plug	micro plug 4pol.+ 3,5 m cable; plastic cable 6 pol.+socket	micro plug 4pol.+ 3,5 m cable; plastic cable 6 pol.+socket	micro plug 5 pol (also 5m cable)	micro plug 4pol.+ 3,5 m cable; plastic cable 6 pol.+socket	micro plug 4pol.+ 3,5 m cable; plastic cable 6 pol.+socket	plastic plug 6 pol.+socket
Właściwości
Wyjście kablowe	Opcjonalne zabezpieczenie linki przed odbiciem	Opcjonalne zabezpieczenie linki przed odbiciem	Opcjonalne zabezpieczenie linki przed odbiciem	Opcjonalne zabezpieczenie linki przed odbiciem	Opcjonalne zabezpieczenie linki przed odbiciem	-
*) 1 cal = 25,4 mm
