Producător: ZIEHL

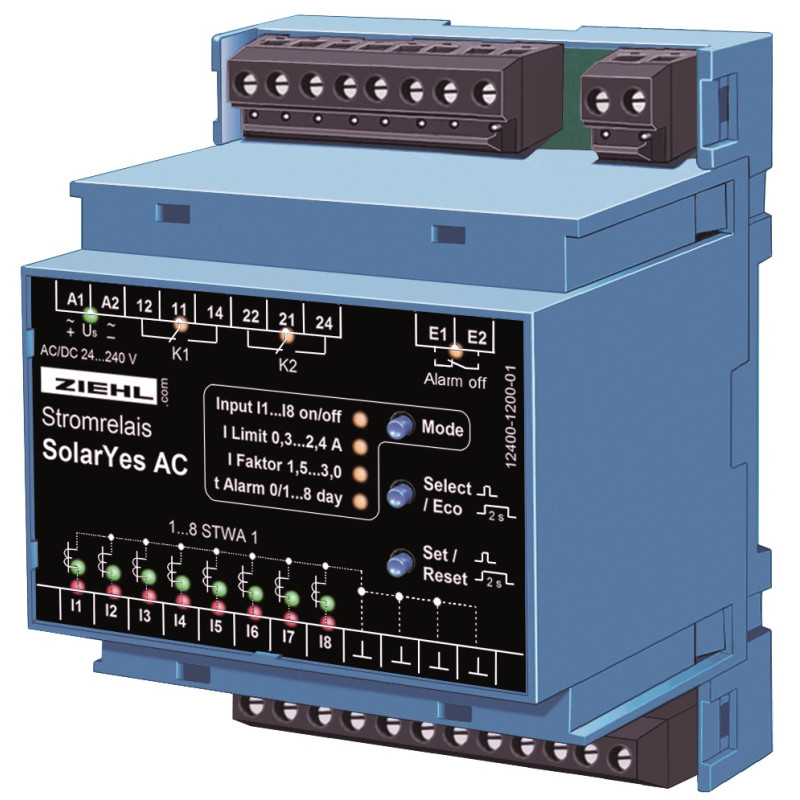

SOLARYES - Releu de curent - S225535

  • S225535
  • Tip de produs Motor IP00, electronica IP20
  • Tensiunea de alimentare AC/DC 24 - 240 V
  • Execuţie Motor IP55, electronica IP20
  • Funcția de ieșire Ieșiri/Relee
  • Valoare măsurată Material PA ranforsat cu fibra de sticla.

SolarYes monitorizează ieșirile invertoarelor din sistemele fotovoltaice. Releele sale de ieșire (2 contacte fără potențial) comută atunci când nu a existat curent în ultimele 24 de ore într-una dintre cele 8 linii monitorizate. Astfel, defecțiunea unui invertor sau a unei siguranțe este detectată și raportată. Operatorul poate iniția reparația imediat și economisește timpii de nefuncționare.

SolarYes este o soluție simplă, ușor de înțeles și economică, care protejează sistemele fotovoltaice de întreruperi.

Dispozitivul este montat într-un dulap de distribuție sau într-o cutie de distribuție. Curentul este măsurat fără contact cu transformatoare de curent simple și solide, care sunt montate peste linie în orice poziție, de ex. lângă siguranțe. Este posibilă o instalare ulterioară într-un sistem existent. Pe parcursul a 24 de ore, curenții minimi care apar (noaptea pot apărea curenți, cauzați de condensatorii de suprimare a interferențelor din invertor) sunt măsurați automat și dispăruți în evaluare.

Limita minimă de răspuns de 0,3 A permite măsurarea nivelurilor scăzute de curent. Limita poate fi redusă conducând linia monitorizată de mai multe ori prin transformator (Ø 11 mm). În cazul alarmelor false, de ex. cu zăpadă pe modulele solare, intervalul de monitorizare poate fi extins până la 8 zile sau alarma poate fi suprimată cu un comutator.

Cele 2 relee de ieșire pot comuta lămpi de alarmă sau traductoare electroacustice. De asemenea, este posibilă conectarea unui sistem de alarmă sau a unei alte unități de monitorizare.

Intrari

  • 8 intrări pentru transformatoare de curent STWA1 sau STWA1H (max. 100 A)
  • Intrari neconectate deconectabile
  • Sensibilitate reglabilă AC 0,3...2,4 A (valoare mai mică monitorizată prin multiplicarea liniilor) transformatorul)
  • Autocalibrarea intrărilor
  • Activare-intrare

Afișaje și comenzi

  • 8 LED-uri pentru intrări
  • 8 LED-uri pentru alarme
  • 4 LED-uri pentru afișarea stării și programare
  • 2 LED-uri pentru relee
  • 3
    • -input
  • 1>
  • butoane

Alte caracteristici:

  • 2 contacte comutabile, nc și nu programabile individual
  • Autocalibrare pentru o pornire ușoară
  • Economisire energie (mod Eco), deconectabil
  • Consum de energie <0,5 W, <1,2 tensiune AC/DC
  • 24-240 V
  • Carcasă pentru montare pe șină DIN, 70 mm, înălțime de montare 55 mm
  • Accesoriu: Kit de montare frontală tip ER4
