Výrobce: ZIEHL

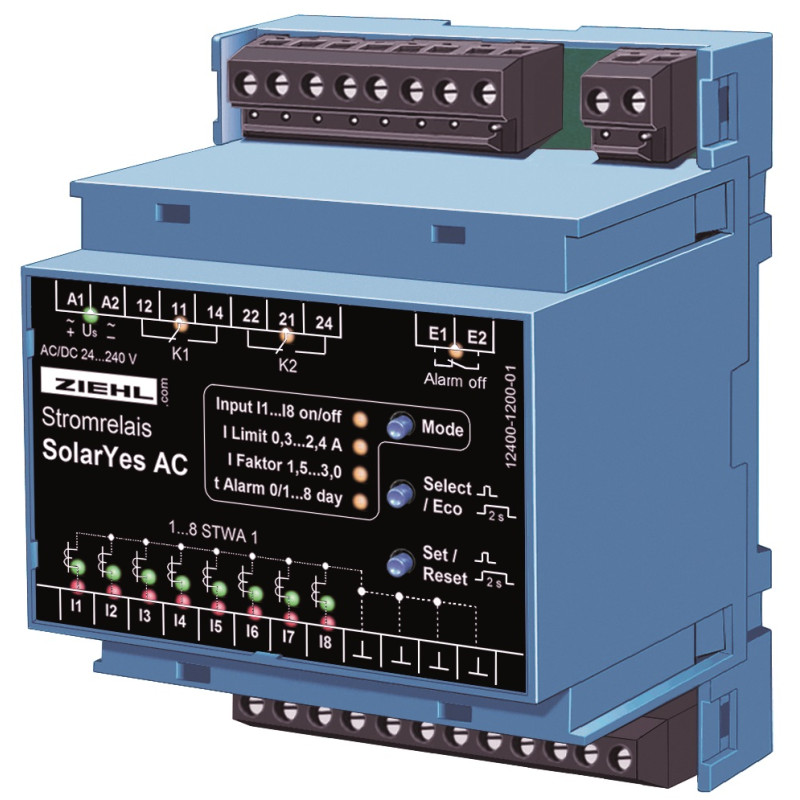

SOLARYES - Aktuální relé - S225535

  • S225535
  • Typ produktu Motor IP00, elektronika IP20
  • Napájecí napětí AC/DC 24 - 240 V
  • Provedení Motor IP55, elektronika IP20
  • Výstupní funkce Výstupy/relé
  • Naměřená hodnota PA materiál vyztužený skelným vláknem.

SolarYes monitoruje výstupy střídačů ve FV systémech. Jeho výstupní relé (2 bezpotenciálové kontakty) se spínají, když za posledních 24 hodin nebyl žádný proud na jedné z 8 monitorovaných linek. Porucha střídače nebo pojistky je tak detekována a hlášena. Operátor může okamžitě zahájit opravu a ušetřit prostoje.

SollarYes je jednoduché, snadno srozumitelné a ekonomické řešení, které chrání FV systémy před prostoji.

Zařízení se montuje do rozvaděče nebo rozvodné skříně. Proud se měří bezkontaktně pomocí jednoduchých a pevných proudových transformátorů, které jsou namontovány na vedení v libovolné poloze, např. v blízkosti pojistek. Je možná následná instalace do stávajícího systému. V průběhu 24 hodin jsou automaticky měřeny minimální proudy (v noci se mohou vyskytovat wattové proudy způsobené odrušovacími kondenzátory ve střídači).

Minimální limit odezvy 0,3 A umožňuje měření nízkých úrovní proudu. Limit lze snížit vícenásobným vedením sledovaného vedení přes transformátor (Ø 11 mm). V případě planých poplachů, např. se sněhem na solárních modulech lze interval sledování prodloužit až na 8 dní nebo lze poplach potlačit spínačem.

Dvě výstupní relé mohou spínat poplachové lampy nebo elektroakustické převodníky. Možné je i připojení poplašného systému nebo jiné monitorovací jednotky.

Vstupy

  • 8 vstupů pro proudové transformátory STWA1 nebo STWA1H (max. 100 A)
  • Nepřipojené vstupy odpojitelné
  • Nastavitelná citlivost AC 0,3…2,4 A (nižší hodnoty monitorované pomocí vedení m) transformátor)
  • Autokalibrace vstupů
  • Povolit-vstup

Zobrazení a ovládání

  • 8 LED pro vstupy
  • 8 LED pro alarmy
  • 4 LED pro zobrazení stavu a programování
  • 2 LED pro relé<1> LED<1> tlačítka

Další funkce:

  • 2 přepínací kontakty, nc a žádné individuálně programovatelné
  • Autokalibrace pro snadné spouštění
  • Úsporný režim (Eco-Mode), odpojitelné
  • Příkon <0,5 W, <1,2 2U-2 VA napájecí zdroj
  • 2 U-2 VA AC/li4 V
  • Pouzdro pro montáž na lištu DIN, 70 mm, montážní výška 55 mm
  • Příslušenství: Přední montážní sada typ ER4
