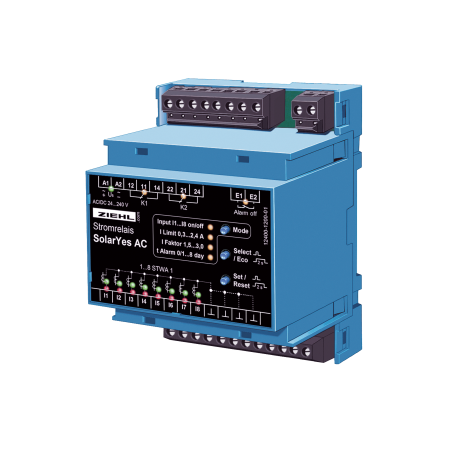

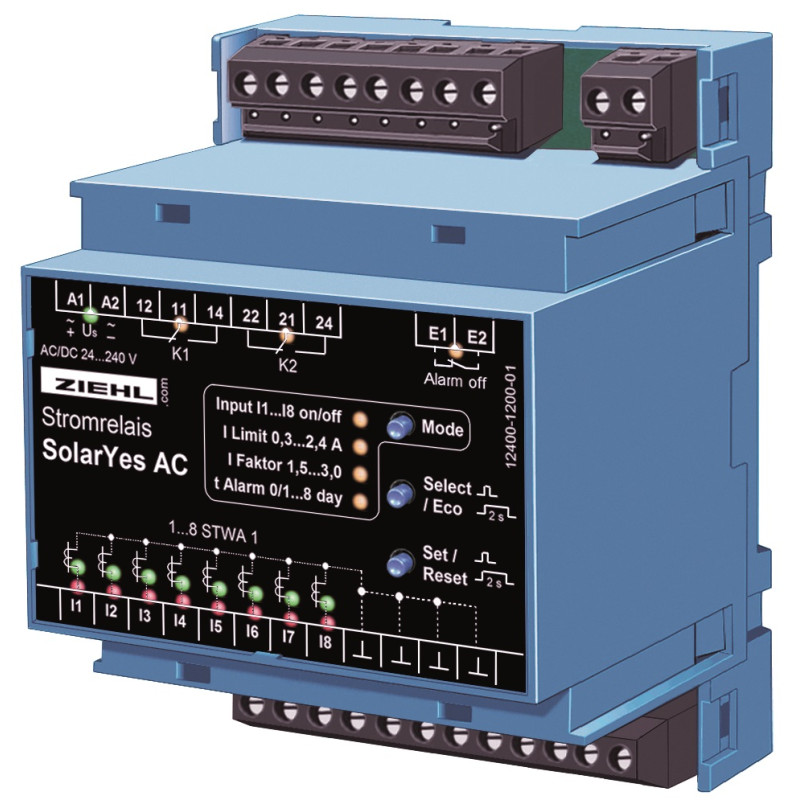

SOLARYES - Monitor wyjścia inwertera - S225535

SolarYes monitoruje wyjścia falowników w systemach fotowoltaicznych. Jego przekaźniki wyjściowe (2 styki bezpotencjałowe) przełączają się, gdy w ciągu ostatnich 24 godzin nie było prądu w jednej z maksymalnie 8 monitorowanych linii. W ten sposób wykrywana i zgłaszana jest awaria falownika lub bezpiecznika. Operator może natychmiast rozpocząć naprawę i oszczędza czas przestoju.

SolarYes to proste, łatwe do zrozumienia i ekonomiczne rozwiązanie, które chroni systemy fotowoltaiczne przed przestojami.

Urządzenie montuje się w szafie rozdzielczej lub skrzynce rozdzielczej. Prąd mierzony jest bezkontaktowo za pomocą prostych i solidnych przekładników prądowych, które montuje się nad linią w dowolnym miejscu, np. w pobliżu bezpieczników. Możliwa jest późniejsza instalacja w istniejącym systemie. W ciągu 24 godzin automatycznie mierzone są występujące minimalne prądy (w nocy mogą występować prądy watowe, spowodowane kondensatorami przeciwzakłóceniowymi w falowniku) i wyciszane w ocenie.

Minimalny limit reakcji 0,3 A umożliwia pomiar niskich poziomów prądu. Limit można zmniejszyć, prowadząc monitorowaną linię wielokrotnie przez transformator (Ø 11 mm). W przypadku fałszywych alarmów, np. z powodu śniegu na modułach słonecznych, interwał monitorowania można wydłużyć do 8 dni lub alarm można stłumić za pomocą przełącznika.

2 przekaźniki wyjściowe mogą przełączać lampy alarmowe lub przetworniki elektroakustyczne. Możliwe jest również podłączenie systemu alarmowego lub innej jednostki monitorującej.

Wejścia

• 8 wejść dla przekładników prądowych STWA1 lub STWA1H (maks. 100 A)
• Wejścia niepodłączone, rozłączalne
• Czułość regulowana AC 0,3…2,4 A (niższe wartości poprzez wielokrotne przeprowadzenie monitorowanej linii przez przekładnik)
• Autokalibracja wejść
• Wejście zezwalające

Wyświetlacze i elementy sterujące

• 8 diod LED dla wejść
• 8 diod LED dla alarmów
• 4 diody LED do wyświetlania stanu i programowania
• 2 diody LED dla przekaźników
• 1 dioda LED wejścia zezwalającego
• 3 przyciski

Inne funkcje:

• 2 styki przełączne, nc i nie indywidualnie programowalne
• Autokalibracja ułatwiająca uruchamianie
• Oszczędność energii (tryb Eco), odłączalny
• Pobór mocy <0,5 W, <1,2 VA
• Uniwersalne napięcie zasilania AC/DC 24-240 V
• Obudowa do montażu na szynie DIN, 70 mm, wysokość montażu 55 mm
• Akcesoria: Zestaw do montażu przedniego typu ER4
