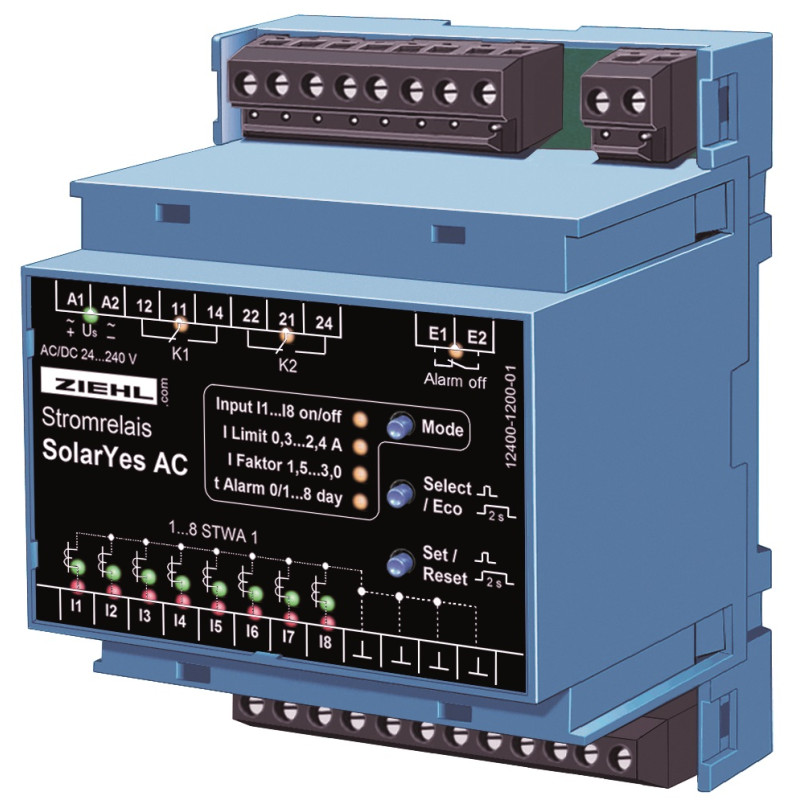

SOLARYES - Relais de courant - S225535

Le SolarYes surveille les sorties des onduleurs des installations photovoltaïques. Ses relais de sortie (2 contacts libres de potentiel) commutent lorsqu'il n'y a pas eu de courant au cours des dernières 24 heures sur l'une des 8 lignes surveillées. Ainsi, la défaillance d'un onduleur ou d'un fusible est détectée et signalée. L'opérateur peut immédiatement procéder à une réparation et économiser des temps d'arrêt.

Le SolarYes est une solution simple, facile à comprendre et économique qui protège les installations photovoltaïques des temps d'arrêt.

L'appareil est monté dans une armoire de commande ou un coffret de distribution. Le courant est mesuré sans contact à l'aide de transformateurs de courant simples et robustes, qui sont montés sur la ligne à n'importe quel endroit, par exemple à proximité des fusibles. Une installation ultérieure dans une installation existante est possible. Français Au cours de 24 heures, les courants minimaux qui se produisent (la nuit, il peut y avoir des courants de Wattles, causés par des condensateurs d'antiparasitage dans l'onduleur) sont automatiquement mesurés et atténués lors de l'évaluation.

La limite de réponse minimale de 0,3 A permet de mesurer des niveaux de courant faibles. La limite peut être réduite en faisant passer la ligne surveillée plusieurs fois à travers le transformateur (Ø 11 mm). En cas de fausses alarmes, par exemple en cas de neige sur les modules solaires, l'intervalle de surveillance peut être prolongé jusqu'à 8 jours ou l'alarme peut être supprimée à l'aide d'un commutateur.

Les 2 relais de sortie peuvent commuter des lampes d'alarme ou des transducteurs électroacoustiques. La connexion d'un système d'alarme ou d'une autre unité de surveillance est également possible.

Entrées

• 8 entrées pour transformateurs de courant STWA1 ou STWA1H (max. 100 A)
• Entrées non connectées déconnectables
• Sensibilité réglable CA 0,3…2,4 A (valeurs inférieures en faisant passer la ligne surveillée plusieurs fois à travers le transformateur)
• Auto-calibrage des entrées
• Entrée d'activation

Affichage et commandes

• 8 LED pour les entrées
• 8 LED pour les alarmes
• 4 LED pour l'affichage de l'état et la programmation
• 2 LED pour les relais
• 1 LED d'activation d'entrée
• 3 boutons-poussoirs

Autres caractéristiques :

• 2 contacts inverseurs, NF et NO Programmable individuellement
• Auto-étalonnage pour un démarrage facile
• Économie d'énergie (mode éco), déconnectable
• Consommation électrique <0,5 W, <1,2 VA
• Tension d'alimentation universelle CA/CC 24-240 V
• Boîtier pour montage sur rail DIN, 70 mm, hauteur de montage 55 mm
• Accessoire : kit de montage frontal type ER4
