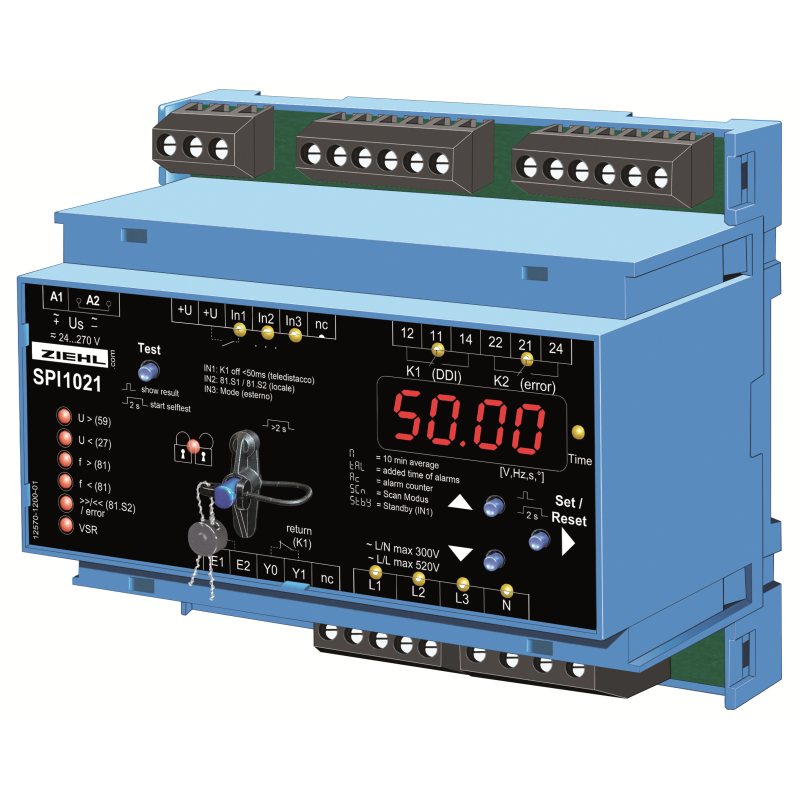

SPI1021 - Реле за напрежение и честота - S222300

Защита на мрежата и растенията Съгласно CEI 0-21 (Италия) и стандарт DEWA (Дубай) (DRRG), с интегрирано реле за векторно изместване.

SPI1021 следи напрежението и честотата в инсталациите за собствено производство на електроенергия. Той отговаря на изискванията на CEI 0-21 (Италия) и DEWA-стандарт (Дубай) за защита на интерфейса (IP) съгласно програмата DEWA за генериране на разпределени възобновяеми ресурси (DRRG19, 01 септември 2016 г.).
6 избираеми програми позволяват измерване, 3 фази към неутрална (4-проводен режим), 3 фази фаза-фаза (3-проводен режим) и еднофазен към нула (2-жилен). SPI1021 може да наблюдава всички децентрализирани електроцентрали, фотоволтаични, вятърни или топлинни, които захранват мрежата с ниско или средно напрежение. В приложения с възможна асиметрия >6kVA, балансът на мощността трябва да се следи допълнително.

В програми 1-3 (3=по подразбиране) границите са предварително зададени съгласно CEI 0-21 (Италия), в програми 4-6 те са предварително зададени съгласно DEWA-стандарт (Дубай). Те могат да се променят при необходимост и да бъдат защитени с код и/или печат.

Брояч за аларми и режими на готовност съхранява последните 100 събития с причина и изминало време. Освен това се записва времето, през което SPI1021 е прекъснал инсталацията. Всички стойности могат да бъдат прочетени на дисплея на устройството и дават на оператора ценна информация за наличността на инсталацията. Входът за режим на готовност позволява дистанционно изключване, напр. с RCR. Може да се използва и за превключване в енергоспестяващ режим чрез таймер или превключвател за здрач. Броят на режимите на готовност и добавеното време се съхраняват и могат да бъдат прочетени на дисплея.

Обобщение на функциите

Когато устройството е инсталирано, автоматично стартира самотест. Самопроверката може да се повтори, когато е необходимо. Всички стойности на теста се съхраняват и могат да бъдат прочетени на дисплея.

• Мониторинг на под- и пренапрежение 0/15-520 V
• Измерване на 3 фази с или без неутрала или единична фаза
• Мониторинг на над- и под-честота 45-65 Hz
• Мониторинг на качеството на напрежението (10 минути-средно)
• Мониторинг на векторно изместване (с възможност за свързване)
• Вход IN2 за избор на честотен прозорец
• Вход In3 за избор на преходен или окончателен режим
• Вход Y0/Y1 за функция за наблюдение на свързания превключвател (автоматично откриване на nc/no)
• Реле K2 се задейства (навреме <500ms) само при повреда при превключвател, свързан към K1
• 2 се рестартира при грешка при включване на свързания превключвател
• Самотест със запаметяване на стойности
• Регулируеми закъснения при превключване 0,05…130 s
• Регулируеми закъснения при превключване 0…999 s
• Различно време за превключване според типа аларма и избрания режим
• Закъснение при включване 300 s
• Всички параметри са предварително зададени съгласно CEI 0-21
• Брояч на аларми за 100 аларми със стойност, причина и изминало време
• Запис на добавеното време на аларми
• Вход за режим на готовност (време на изключване <50ms) с брояч и запис на време
• Симулация за тестване
• Запечатване, всички параметри могат да бъдат прочетени докато е запечатан
• Лесна инсталация и програмиране с 6 предварително зададени програми
• Захранващо напрежение AC/DC 24-270 V
• Корпус за монтаж на DIN-шина, 105 mm широк, височина на монтаж 70 mm
