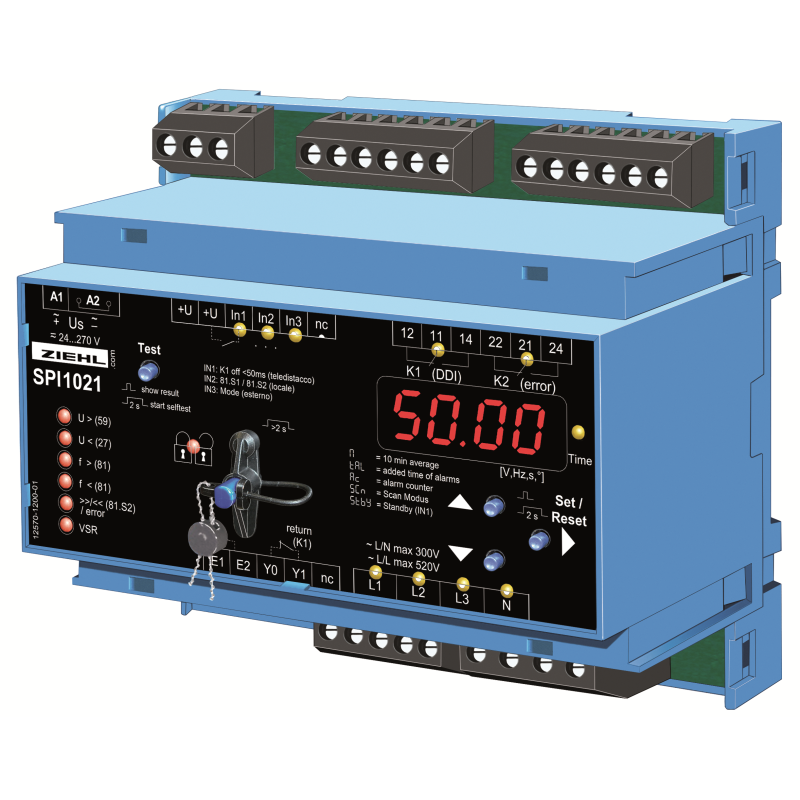

SPI1021 - Feszültség és frekvencia relé - S222300

Hálózat- és növényvédelem A CEI 0-21 (Olaszország) és a DEWA-szabvány (Dubai) (DRRG) szerint, integrált Vector-Shift relével.

Az SPI1021 figyeli a feszültséget és a frekvenciát az üzemekben saját villamosenergia-termelés céljából. Megfelel a CEI 0-21 (Olaszország) és a DEWA-szabvány (Dubai) Interface Protection (IP) követelményeinek a DEWA Distributed Rrnewable Resources Generation program (DRRG19, 2016. szeptember 01.) szerint.
6 választható program teszi lehetővé a mérést, 3 fázisból semlegesre (4-vezetékes fázisú-fázisú módra), valamint 3 fázisú, 3 fázisú vezetékes módra. (2 vezetékes). Az SPI1021 képes felügyelni minden olyan decentralizált erőművet, legyen az fotovoltaikus, szél- vagy hőerőmű, amely a kis- vagy középfeszültségű hálózatból táplálkozik. Azoknál az alkalmazásoknál, ahol a lehetséges aszimmetria >6kVA, a teljesítményegyensúlyt külön figyelni kell.

Az 1-3 programokban (3=alapértelmezett) a határértékek a CEI 0-21 (Olaszország) szerint vannak előre beállítva, a 4-6 programokban a DEWA-szabvány (Dubai) szerint vannak előre beállítva. Igény esetén módosíthatók, és kóddal és/vagy pecséttel védhetők.

A riasztások és készenléti állapotok számlálója tárolja az utolsó 100 eseményt indoklással és az eltelt idővel együtt. Ezenkívül rögzítésre kerül az az idő, amikor az SPI1021 megszakította az üzemet. Minden érték leolvasható a készüléken megjelenítve, és értékes információkat ad a kezelő számára az üzem elérhetőségéről. A készenléti bemenet távoli kikapcsolást tesz lehetővé pl. egy RCR-rel. Használható időzítővel vagy alkonykapcsolóval is energiatakarékos üzemmódba kapcsolni. A készenléti állapotok és a hozzáadott idő eltárolása a kijelzőn olvasható.

A funkciók összefoglalása

A készülék telepítése után automatikusan elindul az önteszt. Az önteszt szükség szerint megismételhető. A teszt összes értéke tárolva van, és kiolvasható a kijelzőn.

• Alul- és túlfeszültség ellenőrzése 0/15-520 V
• 3 fázis mérése nullával vagy anélkül
• Túl- és alulfrekvencia ellenőrzése 45-65 Hz feszültség minőségének ellenőrzése
• (10 perces átlag)
• Vektoreltolódás felügyelete (csatlakoztatható)
• IN2 bemenet a frekvenciaablak kiválasztásához
• In3 bemenet az átmeneti vagy végleges mód kiválasztásához
• Y0/Y1 bemenet a csatlakoztatott kapcsoló funkciójának figyeléséhez (csak nc/n2 időzítés automatikus érzékelése (csak K0/nincs) 5 relay)
• 2 újraindul a csatlakoztatott kapcsoló bekapcsolási hibája esetén
• Önteszt értékek tárolásával
• Kapcsolási késleltetések állíthatók 0,05…130 s
• Visszakapcsolási késleltetések állíthatók 0…999 s
• Különböző riasztási késleltetési módok és módok
300 s
• Minden paraméter előre beállítva a CEI 0-21 szerint
• Riasztásszámláló 100 riasztáshoz értékkel, okkal és eltelt idővel
• Riasztások hozzáadott idejének rögzítése
• Bemenet készenléti állapothoz (kikapcsolási idő <50 ms) számlálóval és időrögzítés
• minden paraméter tesztelésére.
• leolvasható lezárt állapotban
• Egyszerű telepítés és programozás 6 előre beállított programmal
• Tápfeszültség AC/DC 24-270 V
• DIN-sínre szerelhető ház, 105 mm széles, szerelési magasság 70 mm
