SPI1021 - Przekaźnik napięcia i częstotliwości - S222300

Ochrona sieci i instalacji zgodnie z normą CEI 0-21 (Włochy) i standardem DEWA (Dubaj) (DRRG), ze zintegrowanym przekaźnikiem Vector-Shift.

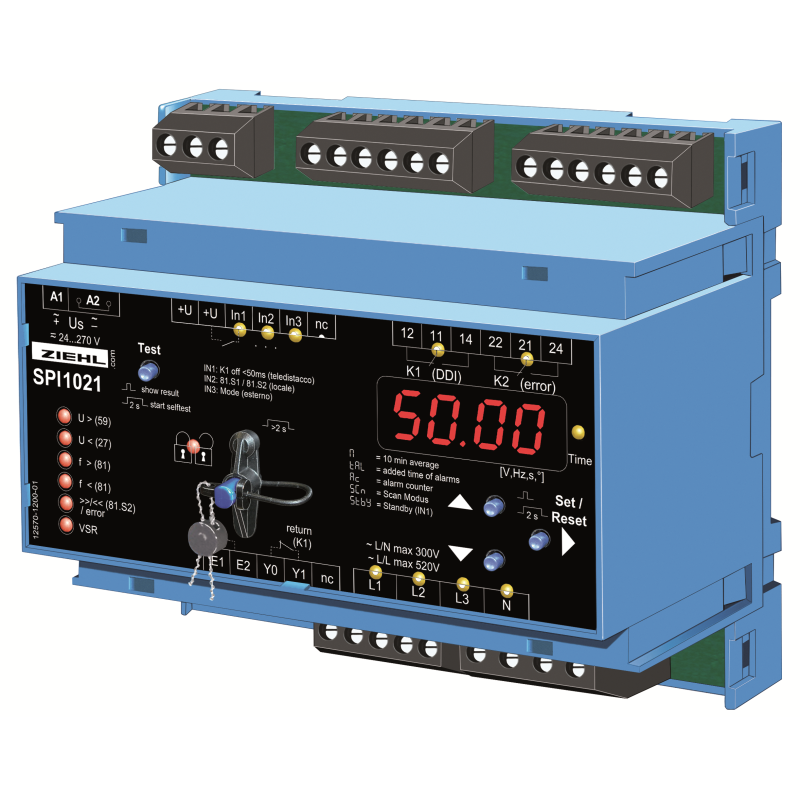

SPI1021 monitoruje napięcie i częstotliwość w elektrowniach służących do własnej produkcji energii elektrycznej. Spełnia wymagania ochrony interfejsu (IP) CEI 0-21 (Włochy) i standardu DEWA (Dubaj) zgodnie z programem DEWA Distributed Energy Resources Generation (DRRG19, 1 września 2016 r.).
6 wybieralnych programów umożliwia pomiar: 3 fazy do przewodu neutralnego (tryb 4-żyłowy), 3 fazy międzyfazowe (tryb 3-żyłowy) i jedna faza do przewodu neutralnego (tryb 2-żyłowy). SPI1021 może monitorować wszystkie zdecentralizowane elektrownie, fotowoltaiczne, wiatrowe lub cieplne, które zasilają sieć niskiego lub średniego napięcia. W aplikacjach z możliwą asymetrią >6 kVA, bilans mocy musi być dodatkowo monitorowany.

W programach 1-3 (3 = domyślne) limity są ustawione zgodnie z normą CEI 0-21 (Włochy), w programach 4-6 zgodnie ze standardem DEWA (Dubaj). Można je w razie potrzeby zmienić i zabezpieczyć kodem i/lub plombą.

Licznik alarmów i stanów czuwania przechowuje 100 ostatnich zdarzeń wraz z przyczyną i czasem, jaki upłynął. Dodatkowo rejestrowany jest czas, w którym SPI1021 przerwał pracę instalacji. Wszystkie wartości można odczytać i wyświetlić na wyświetlaczu urządzenia, co daje operatorowi cenne informacje o dostępności instalacji. Wejście stanu czuwania umożliwia zdalne wyłączenie, np. za pomocą RCR. Można go również użyć do przełączenia w tryb oszczędzania energii za pomocą timera lub wyłącznika zmierzchowego. Liczba czuwań i doliczony czas są zapisywane i można je odczytać na wyświetlaczu.

Podsumowanie funkcji

Po zainstalowaniu urządzenia automatycznie uruchamia się autotest. Autotest można powtórzyć w razie potrzeby. Wszystkie wartości testu są zapisywane i można je odczytać na wyświetlaczu.

• Monitorowanie podnapięcia i przepięcia 0/15-520 V
• Pomiar 3 faz z przewodem neutralnym lub bez niego lub jednej fazy
• Monitorowanie nad- i podczęstotliwości 45-65 Hz
• Monitorowanie jakości napięcia (średnio 10-minutowe)
• Monitorowanie przesunięcia wektorowego (podłączalnego)
• Wejście IN2 do wyboru okna częstotliwości
• Wejście In3 do wyboru trybu przejściowego lub ostatecznego
• Wejście Y0/Y1 do monitorowania funkcji podłączonego przełącznika (automatyczne wykrywanie nc/no)
• Przekaźnik K2 podnosi się (czas <500 ms) tylko w przypadku awarii przełącznika podłączonego do K1
• 2 ponownie uruchamia się przy błędzie włączenia podłączonego przełącznik
• Autotest z zapisywaniem wartości
• Regulowane opóźnienia przełączania 0,05…130 s
• Regulowane opóźnienia przełączania 0…999 s
• Różne czasy przełączania w zależności od typu alarmu i wybranego trybu
• Opóźnienie włączania 300 s
• Wszystkie parametry ustawione zgodnie z CEI 0-21
• Licznik alarmów dla 100 alarmów z wartością, przyczyną i upływem czasu
• Rejestracja dodanego czasu alarmów
• Wejście dla czuwania (czas wyłączenia <50 ms) z licznikiem i rejestracją czasu
• Symulacja do testowania
• Plombowanie, wszystkie parametry można odczytać w zaplombowanym stanie
• Łatwa instalacja i programowanie dzięki 6 wstępnie ustawionym programom
• Napięcie zasilania AC/DC 24-270 V V
• Obudowa do montażu na szynie DIN, szerokość 105 mm, wysokość montażu 70 mm
