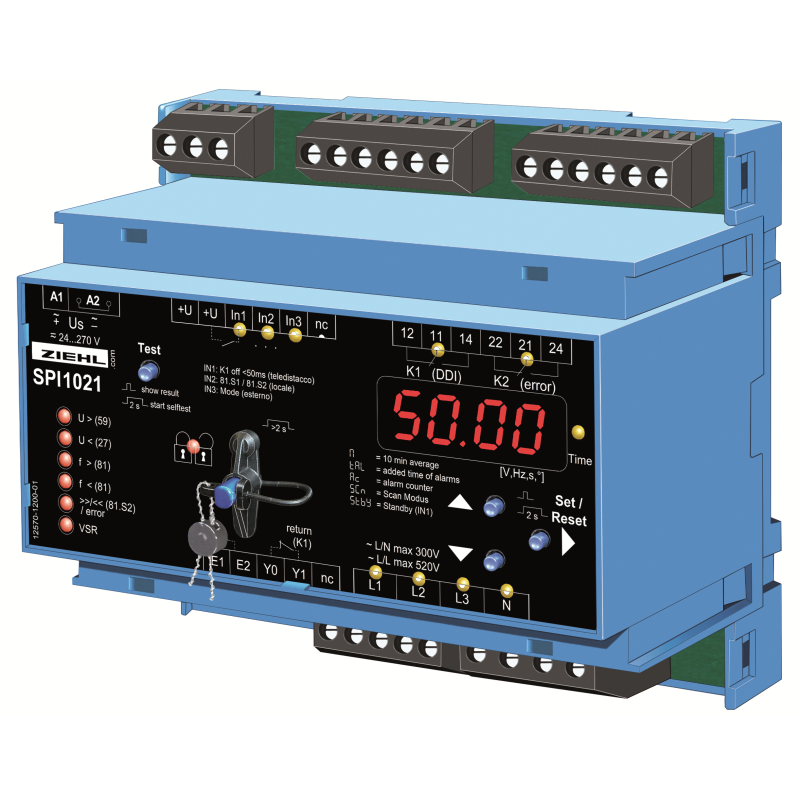

SPI1021 - Relé de voltaje y frecuencia - S222300

Protección de red y planta según la norma CEI 0-21 (Italia) y la norma DEWA (Dubái) (DRRG), con relé de desplazamiento vectorial integrado. El SPI1021 monitoriza la tensión y la frecuencia en plantas de generación propia de electricidad. Cumple con los requisitos de la norma CEI 0-21 (Italia) y la protección de interfaz (IP) según el programa de generación distribuida de recursos renovables de DEWA (DRRG19, 1 de septiembre de 2016). Seis programas seleccionables permiten la medición de 3 fases a neutro (modo de 4 hilos), 3 fases fase-fase (modo de 3 hilos) y monofásica a neutro (modo de 2 hilos). El SPI1021 puede monitorizar todas las plantas de energía descentralizadas, fotovoltaicas, eólicas o térmicas, que alimentan la red de baja o media tensión. En aplicaciones con posible asimetría >6 kVA, es necesario monitorizar adicionalmente el equilibrio de potencia.

En los programas 1-3 (3 = predeterminado), los límites están preestablecidos según la norma CEI 0-21 (Italia), mientras que en los programas 4-6 están preestablecidos según el estándar DEWA (Dubái). Pueden modificarse si es necesario y protegerse con un código o un precinto.

Un contador de alarmas y modos de espera almacena los últimos 100 eventos, con su motivo y tiempo transcurrido. Además, se registra el tiempo que el SPI1021 ha interrumpido la planta. Todos los valores se pueden leer y visualizar en el dispositivo, lo que proporciona al operador información valiosa sobre la disponibilidad de la planta. La entrada de modo de espera permite el apagado remoto, por ejemplo, con un RCR. También puede utilizarse para cambiar al modo de ahorro de energía mediante un temporizador o un interruptor crepuscular. El número de modos de espera y el tiempo añadido se almacenan y pueden consultarse en la pantalla.

Resumen de las funciones

Una vez instalado el dispositivo, se inicia automáticamente una autoprueba. Esta autoprueba puede repetirse cuando sea necesario. Todos los valores de la prueba se almacenan y se pueden leer en la pantalla.

• Monitorización de subtensión y sobretensión 0/15-520 V
• Medición de trifásica con o sin neutro o monofásica
• Monitorización de sobrefrecuencia y subfrecuencia 45-65 Hz
• Monitorización de la calidad de la tensión (promedio de 10 minutos)
• Monitorización del desplazamiento vectorial (conectable)
• Entrada IN2 para selección de la ventana de frecuencia
• Entrada In3 para selección de modo transitorio o definitivo
• Entrada Y0/Y1 para la función de monitorización del interruptor conectado (detección automática de nc/no)
• El relé K2 se activa (tiempo de activación <500 ms) solo en caso de fallo en el interruptor conectado a K1
• 2 reinicios en caso de error de encendido del interruptor conectado
• Autoprueba con almacenamiento de Valores
• Retardos de conmutación ajustables de 0,05 a 130 s
• Retardos de retorno ajustables de 0 a 999 s
• Tiempo de conmutación diferente según el tipo de alarma y el modo seleccionado
• Retardo de encendido de 300 s
• Todos los parámetros preajustados según la norma CEI 0-21
• Contador de alarmas para 100 alarmas con valor, motivo y tiempo transcurrido
• Registro del tiempo añadido de las alarmas
• Entrada para espera (tiempo de apagado <50 ms) con contador y registro de tiempo
• Simulación para pruebas
• Sellado, todos los parámetros se pueden leer mientras está sellado
• Fácil instalación y programación con 6 programas preajustados
• Tensión de alimentación CA/CC 24-270 V
• Carcasa para montaje en carril DIN, 105 mm de ancho, altura de montaje 70 mm
