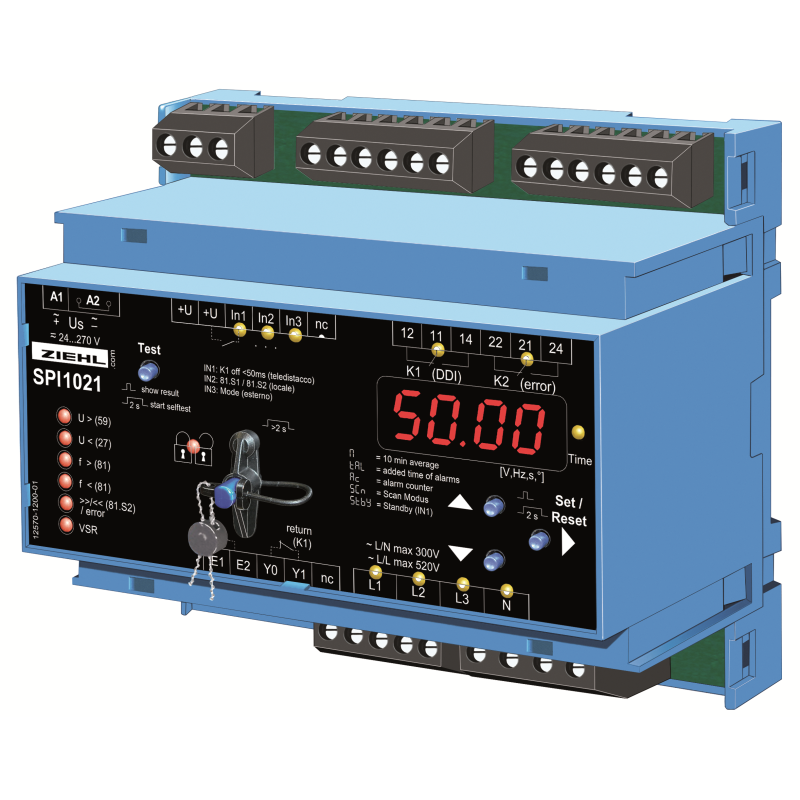

SPI1021 - Реле напруги та частоти - S222300

Захист електромережі та рослин відповідно до CEI 0-21 (Італія) та стандарту DEWA (Дубай) (DRRG), із вбудованим реле векторного зсуву.

SPI1021 контролює напругу та частоту на установках для власного виробництва електроенергії. Він відповідає вимогам CEI 0-21 (Італія) і DEWA-стандарт (Дубай) Захист інтерфейсу (IP) відповідно до програми DEWA Distributed Rrnewable Resources Generation (DRRG19, 01 вересня 2016 р.).
6 програм, які можна вибрати, дозволяють проводити вимірювання, від 3 фаз до нейтралі (4-провідний режим), 3 фази фаза-фаза (3-провідний режим) і однофазний на нейтраль (2-провідний). SPI1021 може контролювати всі децентралізовані електростанції, фотоелектричні, вітрові або теплові, які живляться в мережі низької або середньої напруги. У програмах із можливою асиметрією >6 кВА необхідно додатково контролювати баланс потужності.

У програмах 1-3 (3=за замовчуванням) обмеження встановлено відповідно до CEI 0-21 (Італія), у програмах 4-6 вони попередньо встановлені відповідно до стандарту DEWA (Дубай). За потреби їх можна змінити та захистити кодом та/або печаткою.

Лічильник тривог і режимів очікування зберігає останні 100 подій із зазначенням причини та часу, що минув. Крім того, записується час, протягом якого SPI1021 переривав установку. Усі значення можна зчитувати, відображаючи на дисплеї пристрою, і вони дають оператору цінну інформацію про доступність заводу. Вхід режиму очікування дозволяє дистанційно вимикати, напр. з RCR. Також можна використовувати для переходу в енергозберігаючий режим за допомогою таймера або сутінкового вимикача. Кількість режимів очікування та доданий час зберігаються та можуть бути прочитані на дисплеї.

Огляд функцій

Після встановлення пристрою автоматично починається самоперевірка. За потреби самоперевірку можна повторити. Усі значення тесту зберігаються та можуть бути зчитані на дисплеї.

• Моніторинг зниженої та підвищеної напруги 0/15-520 В
• Вимірювання 3 фази з нейтраллю або без неї або однієї фази
• Моніторинг підвищеної та зниженої частоти 45-65 Гц
• Моніторинг якості напруги (у середньому 10 хвилин)
• Моніторинг векторного зсуву (підключається)
• Вхід IN2 для вибору частотного вікна
• Вхід In3 для вибору перехідного чи остаточного режиму
• Вхід Y0/Y1 для функції моніторингу підключеного перемикача (автоматичне виявлення nc/no)
• Реле K2 спрацьовує (за часом <500 мс) лише у разі відмови на вимикач, підключений до K1
• 2 перезапускається при помилці ввімкнення підключеного вимикача
• Самоперевірка зі збереженням значень
• Регульовані затримки ввімкнення 0,05…130 с
• Регульовані затримки ввімкнення 0…999 с
• Різний час перемикання відповідно до типу тривоги та вибраного режиму
• Затримка ввімкнення 300 s
• Усі параметри попередньо налаштовані відповідно до CEI 0-21
• Лічильник тривог для 100 тривог зі значенням, причиною та часом, що минув
• Запис доданого часу тривог
• Вхід для режиму очікування (час вимкнення <50 мс) з лічильником і записом часу
• Моделювання для тестування
• Пломбування, усі параметри можна зчитувати у герметичному стані
• Просте встановлення та програмування за допомогою 6 попередньо встановлених програм
• Напруга живлення AC/DC 24-270 В
• Корпус для монтажу на DIN-рейку, ширина 105 мм, висота монтажу 70 мм
