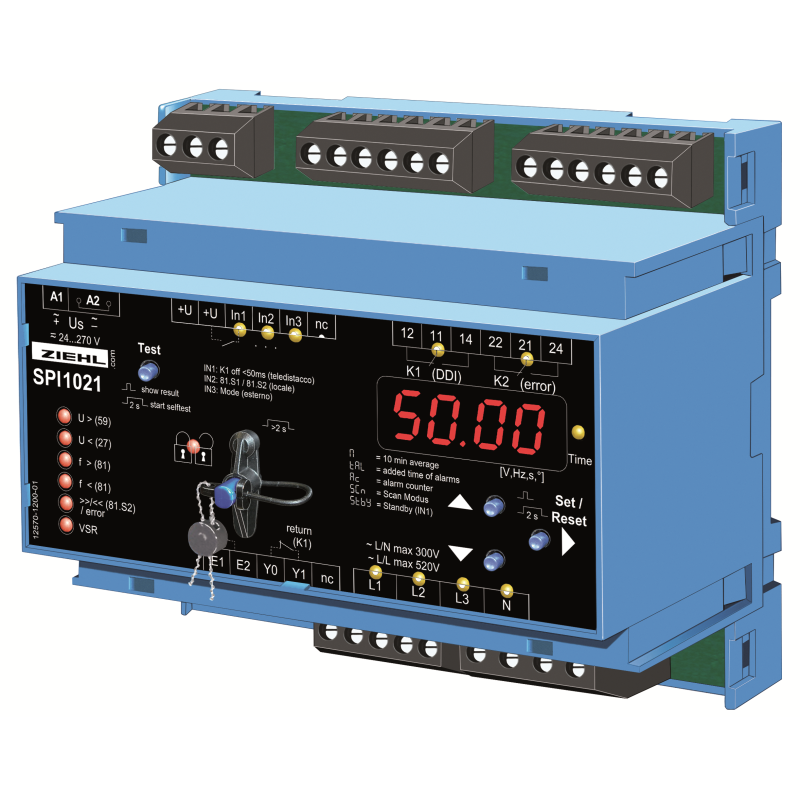

SPI1021 - Relais de tension et de fréquence - S222300

Protection du réseau et des installations selon la norme CEI 0-21 (Italie) et la norme DEWA (Dubaï) (DRRG), avec relais à décalage vectoriel intégré.

Le SPI1021 surveille la tension et la fréquence des installations pour leur propre production d'électricité. Il répond aux exigences de la norme CEI 0-21 (Italie) et de la norme DEWA (Dubaï) en matière de protection d'interface (IP) conformément au programme DEWA Distributed Rrnewable Resources Generation (DRRG19, 1er septembre 2016).
6 programmes sélectionnables permettent de mesurer : triphasé au neutre (mode 4 fils), triphasé entre phases (mode 3 fils) et monophasé au neutre (2 fils). Le SPI1021 peut surveiller toutes les centrales électriques décentralisées, photovoltaïques, éoliennes ou thermiques, qui alimentent le réseau basse ou moyenne tension. Pour les applications présentant une asymétrie possible > 6 kVA, le bilan de puissance doit être surveillé en plus.

Dans les programmes 1 à 3 (3 = par défaut), les limites sont préréglées selon la norme CEI 0-21 (Italie) ; dans les programmes 4 à 6, elles sont préréglées selon la norme DEWA (Dubaï). Elles peuvent être modifiées si nécessaire et sont protégées par un code et/ou un plomb.

Un compteur d'alarmes et de veilles enregistre les 100 derniers événements avec leur cause et le temps écoulé. De plus, l'heure à laquelle le SPI1021 a interrompu l'installation est enregistrée. Toutes les valeurs sont lisibles et affichées sur l'appareil et fournissent à l'opérateur des informations précieuses sur la disponibilité de l'installation. L'entrée veille permet un arrêt à distance, par exemple avec un disjoncteur différentiel. Elle peut également être utilisée pour passer en mode économie d'énergie via une minuterie ou un interrupteur crépusculaire. Le nombre de mises en veille et le temps supplémentaire sont enregistrés et lisibles à l'écran.

Résumé des fonctions

Une fois l'appareil installé, un autotest démarre automatiquement. Cet autotest peut être répété si nécessaire. Toutes les valeurs du test sont enregistrées et peuvent être lues à l'écran.

• Surveillance de sous-tension et de surtension 0/15-520 V
• Mesure de triphasé avec ou sans neutre ou monophasé
• Surveillance de sur-fréquence et de sous-fréquence 45-65 Hz
• Surveillance de la qualité de la tension (moyenne sur 10 minutes)
• Surveillance du décalage vectoriel (connectable)
• Entrée IN2 pour la sélection de la fenêtre de fréquence
• Entrée In3 pour la sélection du mode transitoire ou définitif
• Entrée Y0/Y1 pour la fonction de surveillance de l'interrupteur connecté (détection automatique nc/no)
• Le relais K2 s'active (temps de fonctionnement <500 ms) uniquement en cas de défaillance de l'interrupteur connecté à K1
• Le relais 2 redémarre en cas d'erreur de mise en marche de l'interrupteur connecté
• Auto-test avec enregistrement de valeurs
• Retards de commutation réglables de 0,05 à 130 s
• Retards de retour réglables de 0 à 999 s
• Différents temps de commutation selon le type d'alarme et le mode sélectionné
• Retard d'enclenchement de 300 s
• Tous les paramètres sont préréglés selon la norme CEI 0-21
• Compteur d'alarmes pour 100 alarmes avec valeur, cause et temps écoulé
• Enregistrement du temps supplémentaire des alarmes
• Entrée pour veille (temps d'arrêt <50 ms) avec compteur et enregistrement du temps
• Simulation pour tests
• Scellage, tous les paramètres peuvent être lus sous scellé
• Installation et programmation faciles avec 6 programmes préréglés
• Tension d'alimentation CA/CC 24-270 V
• Boîtier pour montage sur rail DIN, 105 mm de large, hauteur de montage 70 mm
