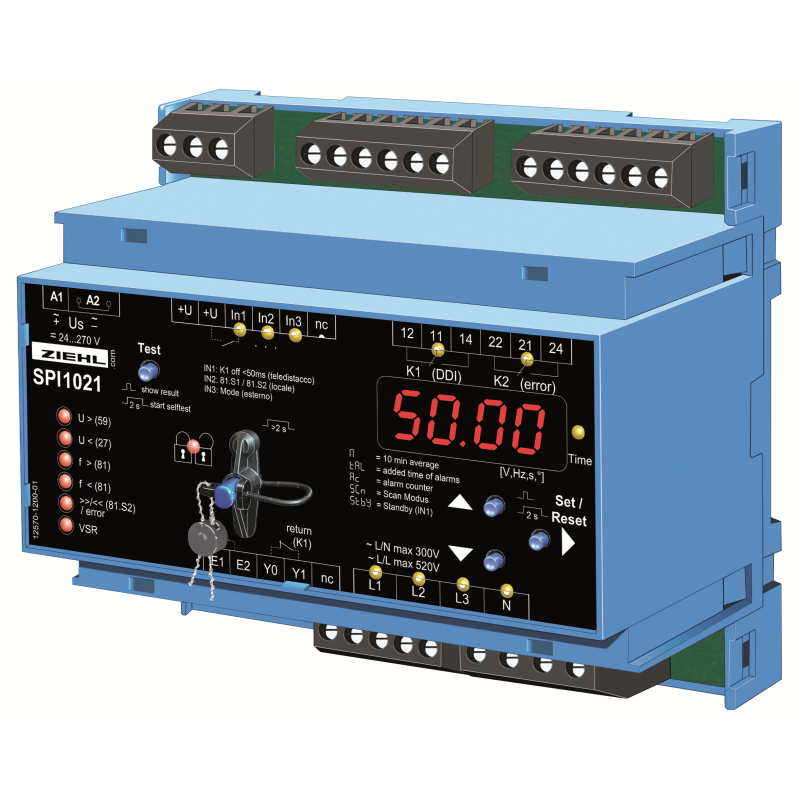

SPI1021 - Реле напряжения и частоты - S222300

Защита сетей и установок в соответствии с CEI 0-21 (Италия) и стандартом DEWA (Дубай) (DRRG), со встроенным реле сдвига вектора.

SPI1021 контролирует напряжение и частоту на установках для собственной генерации электроэнергии. Он соответствует требованиям CEI 0-21 (Италия) и стандарта DEWA (Дубай) Защита интерфейса (IP) в соответствии с программой DEWA Distributed Rrnewable Resources Generation (DRRG19, 01 сентября 2016 г.).
6 выбираемых программ позволяют измерять, 3 фазы к нейтрали (4-проводной режим), 3 фазы фаза-фаза (3-проводной режим) и одну фазу к нейтрали (2-проводной режим). SPI1021 может контролировать все децентрализованные электростанции, фотоэлектрические, ветровые или тепловые, которые питаются от сети низкого или среднего напряжения. В приложениях с возможной асимметрией >6 кВА, баланс мощности должен контролироваться дополнительно.

В программах 1-3 (3 = по умолчанию) пределы предустановлены в соответствии с CEI 0-21 (Италия), в программах 4-6 они предустановлены в соответствии со стандартом DEWA (Дубай). При необходимости их можно изменить и защитить кодом и/или пломбой.

Счетчик аварийных сигналов и режимов ожидания хранит последние 100 событий с указанием причины и прошедшего времени. Кроме того, регистрируется время, в течение которого SPI1021 прерывал работу установки. Все значения могут быть считаны с дисплея устройства и предоставляют оператору ценную информацию о работоспособности установки. Резервный вход позволяет осуществлять дистанционное отключение, например, с помощью RCR. Его также можно использовать для перехода в режим энергосбережения с помощью таймера или сумеречного выключателя. Количество режимов ожидания и добавленное время сохраняются и отображаются на дисплее.

Краткое описание функций

После установки устройства автоматически запускается самотестирование. Самотестирование можно повторить при необходимости. Все значения теста сохраняются и могут быть считаны на дисплее.

• Контроль пониженного и повышенного напряжения 0/15-520 В
• Измерение 3 фаз с нейтралью или без нее или одной фазы
• Контроль повышенной и пониженной частоты 45-65 Гц
• Контроль качества напряжения (10-минутное - усредненное)
• Контроль сдвига вектора (подключаемый)
• Вход IN2 для выбора частотного окна
• Вход In3 для выбора режима переходный или окончательный
• Вход Y0/Y1 для контроля функции подключенного переключателя (автоматическое определение нормально замкнутого/нормально разомкнутого состояния)
• Реле K2 срабатывает (время включения <500 мс) только при отказе переключателя, подключенного к K1
• 2 перезапускается при ошибке включения подключенного переключатель
• Самотестирование с сохранением значений
• Регулируемая задержка переключения 0,05…130 с
• Регулируемая задержка обратного переключения 0…999 с
• Различное время переключения в зависимости от типа сигнала тревоги и выбранного режима
• Задержка включения 300 с
• Все параметры предварительно установлены в соответствии с CEI 0-21
• Счетчик сигналов тревоги на 100 с указанием значения, причины и прошедшего времени
• Регистрация добавленного времени сигналов тревоги
• Вход для режима ожидания (время выключения <50 мс) со счетчиком и записью времени
• Моделирование для тестирования
• Пломбирование, все параметры могут быть считаны в опломбированном состоянии
• Простая установка и программирование с 6 предустановленными программами
• Напряжение питания AC/DC 24-270 V
• Корпус для монтажа на DIN-рейку, ширина 105 мм, высота монтажа 70 мм
