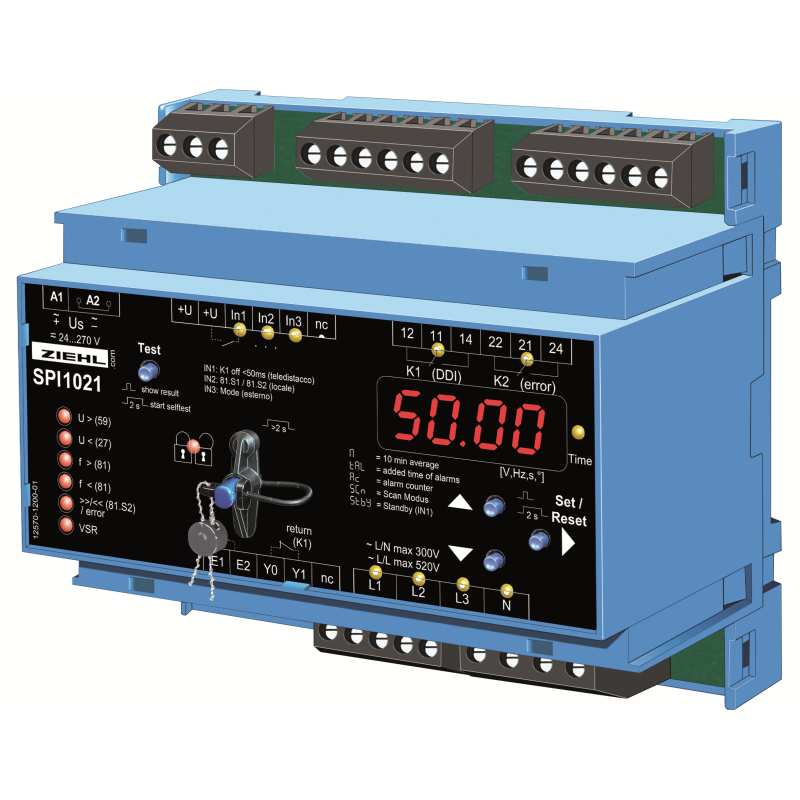

SPI1021 - Napěťové a frekvenční relé - S222300

Ochrana sítě a rostlin podle standardu CEI 0-21 (Itálie) a standardu DEWA (Dubaj) (DRRG), s integrovaným relé Vector-Shift.

SPI1021 monitoruje napětí a frekvenci v závodech pro vlastní výrobu elektřiny. Splňuje požadavky CEI 0-21 (Itálie) a DEWA-standard (Dubai) Interface Protection (IP) podle programu DEWA Distributed Rrnewable Resources Generation (DRRG19, 01. září 2016).
6 volitelných programů umožňuje měření, 3 fáze do nuly (4-vodičový režim), 3fázový nulový režim a 3fázový nulový fázový režim (2-drát). SPI1021 dokáže monitorovat všechny decentralizované elektrárny, fotovoltaické, větrné nebo tepelné, které napájí síť nízkého nebo vysokého napětí. V aplikacích s možnou asymetrií >6kVA je třeba extra sledovat energetickou bilanci.

V programech 1-3 (3=výchozí) jsou limity přednastaveny podle CEI 0-21 (Itálie), v programech 4-6 jsou přednastaveny podle normy DEWA (Dubai). V případě potřeby je lze změnit a chránit kódem a/nebo pečetí.

Počítadlo alarmů a pohotovostních režimů ukládá posledních 100 událostí s důvodem a uplynulým časem. Kromě toho je zaznamenávána doba, po kterou SPI1021 přerušil provoz. Všechny hodnoty lze číst zobrazené na zařízení a poskytují obsluze cenné informace o dostupnosti zařízení. Pohotovostní vstup umožňuje dálkové vypnutí, např. s RCR. Lze jej také použít k přepnutí do úsporného režimu pomocí časovače nebo soumrakového spínače. Počet pohotovostních režimů a přidaná doba jsou uloženy a lze je přečíst na displeji.

Přehled funkcí

Po instalaci zařízení se automaticky spustí autotest. Autotest lze v případě potřeby opakovat. Všechny hodnoty testu jsou uloženy a lze je odečíst na displeji.

• Monitorování podpětí a přepětí 0/15-520 V
• Měření 3 fází s nulou nebo bez nuly nebo jedné fáze
• Monitorování nad a podfrekvence 45-65 Hz
• Monitorování kvality-li napětí-li (10 minut) Monitorování napětí a vector-shift (připojitelné)
• Vstup IN2 pro výběr frekvenčního okna
• Vstup In3 pro výběr režimu přechodného nebo definitivního
• Vstup Y0/Y1 pro sledování funkce připojeného spínače (automatická detekce nc/no)
• Relé K2 zvedá (doba zapnutí <500 ms při restartu spínače připojeno
chyba spínače připojeno pouze při K1 při výpadku spínače spínač
• Selftest s ukládáním hodnot
• Nastavitelné zpoždění sepnutí 0,05…130 s
• Zpoždění sepnutí nastavitelné 0…999 s
• Různá doba sepnutí podle typu alarmu a zvoleného režimu
• Zpoždění sepnutí podle C
• Počítadlo alarmů pro 100 alarmů s hodnotou, důvodem a uplynulým časem
• Záznam přidaného času alarmů
• Vstup pro pohotovostní režim (doba vypnutí <50 ms) s čítačem a záznam času
• Simulace pro testování
• Utěsnění, všechny parametry lze načíst
• při instalaci programy
• Napájecí napětí AC/DC 24-270 V
• Pouzdro pro montáž na DIN lištu, šířka 105 mm, montážní výška 70 mm
