Производител: ZIEHL

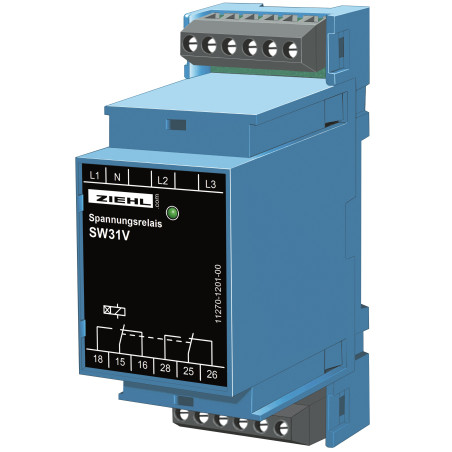

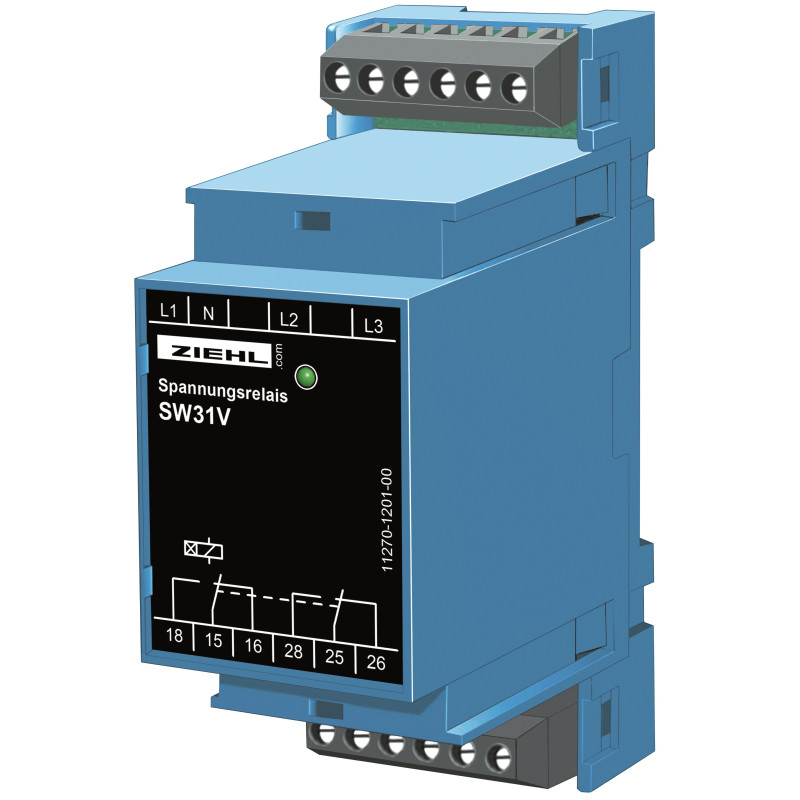

SW31V - Реле за напрежение за 3-фазни мрежи - S222281

  • S222281
  • Вид продукт IP00 двигател, IP20 електроника
  • Напрежение на захранване AC 230 V
  • Изпълнение Специфични за клиента / IP 6K9K
  • Изходна функция Аналогови изходи 0/4-20 mA, 0-10 V
  • Измерена стойност Пресована, боядисана стоманена ламарина, пръскана с PP пластмаса

Модерните електрически разпределителни уреди за генериране и разпределение на енергия, за машини за обработка и обработка и за различни други задвижвания обикновено са оборудвани с измервателни и контролни инженерни устройства.

Използването на такива устройства обаче изисква доставеното мрежово напрежение да се отклонява само леко от номиналната стойност, тъй като в противен случай не се постига необходимата точност на измерванията или на задействащия сигнал, или устройствата надолу по веригата се разрушават от пренапрежение.

Мониторите за напрежение от серията SW от ZIEHL се използват за наблюдение на мрежовото напрежение в постоянен, променлив и трифазен ток мрежи за поднапрежение и/или пренапрежение. Ако номиналното напрежение се отклонява с различни стойности, които, в зависимост от потребителя, не могат да бъдат подбивани, включената система трябва да бъде изключена или поне операторът трябва да бъде оптически или акустично предупреден.

Когато се подаде мрежово напрежение, интегрираното реле се задейства, ако стойността на напрежението, предварително зададена за мрежата, която ще се наблюдава, не е намалена. Ако зададената граница е подбита, релето се освобождава. Мониторите за напрежение от тип SW отговарят на Class III acc. VDE 0435 част 303, параграф. 4.8.2, за статични измервателни релета (SMR).

Монитори за ниско напрежение (?) за трифазни токови мрежи с N и мрежи с променливо напрежение. Точката на превключване се намира на прибл. 80% Unom. Хистерезисът е прибл. 5%. Напреженията на 3-те фази се измерват спрямо нулевия проводник. Зелен светодиод показва, че модулът е готов за обслужване. При ниско напрежение (<80%), релето (2 превключващи контакта) се освобождава и зеленият светодиод изгасва. Корпусът може да се закрепи към 35 mm монтажни шини и е идеално подходящ за монтаж в разпределителни шкафове.

Характеристики

  • Мониторинг на трифазни токови мрежи 3 AC 400 V с неутрален проводник
  • Мониторинг на променливи токови мрежи AC 230 V (свържете входове L1/2/3).
