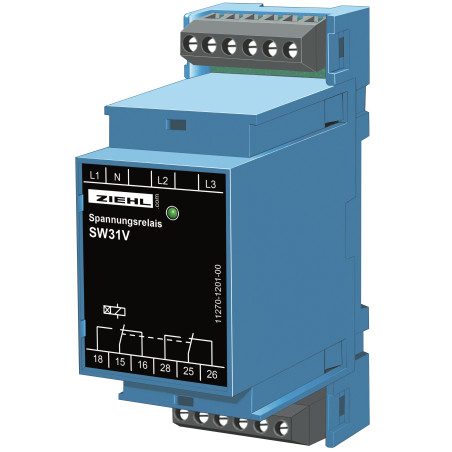

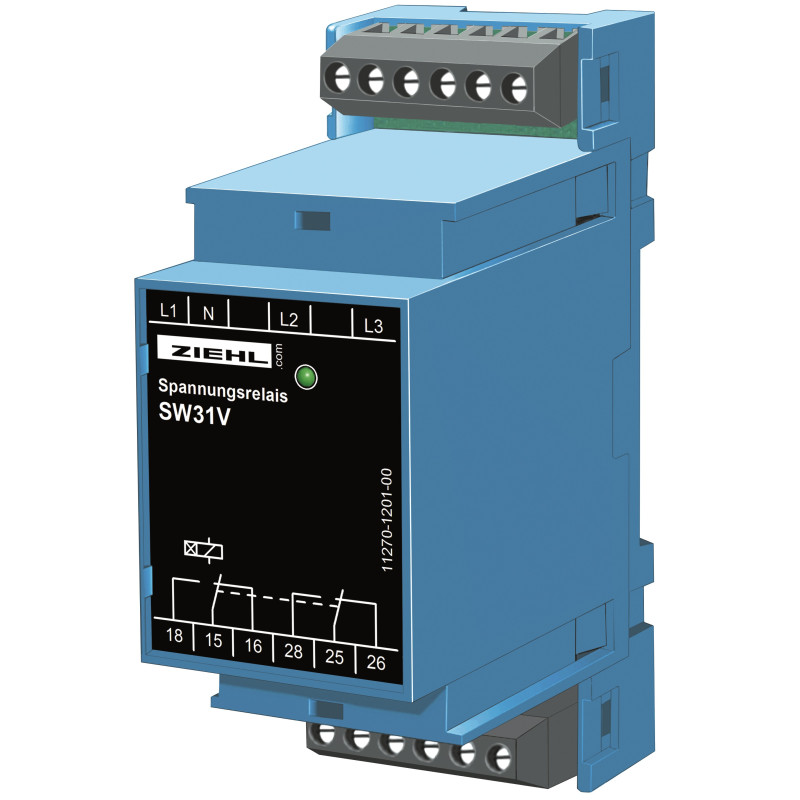

SW31V - Relais de tension pour réseaux triphasés - S222281

Les appareillages électriques modernes pour la production et la distribution d'énergie, pour les machines de traitement et de transformation ainsi que pour divers autres entraînements sont généralement équipés d'appareils de mesure et de commande.

Cependant, l'utilisation de tels appareils exige que la tension du réseau fournie ne s'écarte que légèrement de la valeur nominale, car sinon la précision requise des mesures ou du signal de commande n'est pas atteinte, ou les unités en aval sont détruites par une surtension.

Les contrôleurs de tension de la série SW de ZIEHL sont utilisés pour surveiller la tension du réseau dans les réseaux de courant continu, alternatif et triphasé pour détecter les sous-tensions et/ou les surtensions. Si la tension nominale s'écarte de différentes valeurs qui, selon le consommateur, ne doivent pas être inférieures, le système concerné doit être déconnecté, ou au moins l'opérateur doit être averti visuellement ou acoustiquement.

Lorsque la tension du réseau est appliquée, le relais intégré se déclenche si la valeur de tension prédéfinie pour le réseau à surveiller n'est pas inférieure. Si la limite réglée est dépassée, le relais se déclenche. Les contrôleurs de tension de type SW sont conformes à la classe III selon VDE 0435 partie 303, paragraphe 4.8.2, pour les relais de mesure statiques (SMR).

Contrôleurs de sous-tension (?) pour réseaux triphasés avec N et réseaux à tension alternative. Le point de commutation se situe à environ 80 % UNom. L'hystérésis est d'environ 5 %. Les tensions des 3 phases sont mesurées par rapport au conducteur neutre. Une LED verte indique que l'appareil est prêt à fonctionner. En cas de sous-tension (<80 %), le relais (2 contacts inverseurs) se déclenche et la LED verte s'éteint. Le boîtier se fixe sur des rails de montage de 35 mm et est parfaitement adapté à une installation dans des armoires de distribution.

Caractéristiques

• Surveillance des réseaux triphasés 3 AC 400 V avec conducteur neutre
• Surveillance des réseaux alternatifs AC 230 V (connexion des entrées L1/2/3)
• Surveillance de l'alimentation propre
• Point de commutation fixe à 80 %
• Relais de sortie : 2 contacts inverseurs
• Boîtier pour montage en panneau, largeur 35 mm
