Производитель: ZIEHL

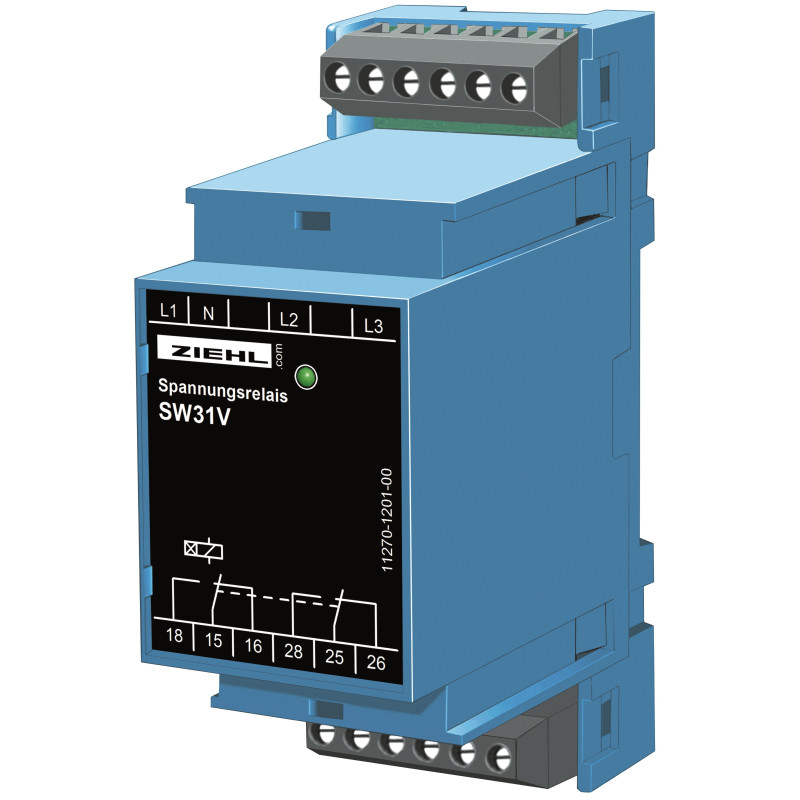

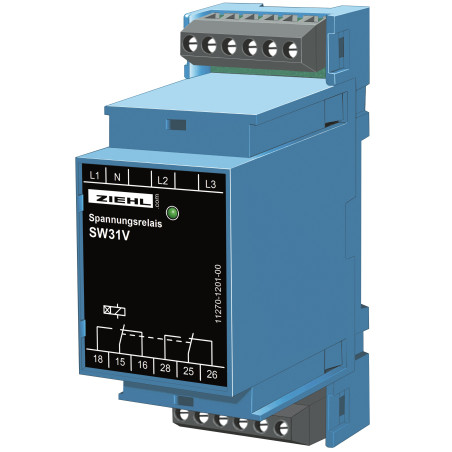

SW31V - Реле напряжения для трехфазных сетей - S222281

  • S222281
  • Тип продукта Двигатель IP00, электроника IP20
  • Напряжение питания AC 230 V
  • Исполнение Специфика заказчика / IP 6K9K
  • Выходная функция Аналоговые выходы 0/4-20 мА, 0-10 В
  • Измеренное значение Прессованный, окрашенный стальной лист, покрытый полипропиленовым пластиком

Современные электрические распределительные устройства для производства и распределения энергии, для обрабатывающих и технологических машин, а также для множества других приводов, как правило, оснащены измерительными и управляющими приборами.

Однако использование таких приборов требует, чтобы подаваемое сетевое напряжение отклонялось от номинального значения лишь незначительно, так как в противном случае не будет достигнута требуемая точность измерений или управляющего сигнала, или последующие устройства будут разрушены перенапряжением.

Контроллеры напряжения серии SW фирмы ZIEHL используются для контроля сетевого напряжения в сетях постоянного, переменного и трехфазного тока на предмет пониженного и/или повышенного напряжения. Если номинальное напряжение отклоняется на различные значения, которые, в зависимости от потребителя, не должны быть ниже нормы, необходимо отключить соответствующую систему или, по крайней мере, оповестить об этом оператора визуально или акустически.

При подаче сетевого напряжения встроенное реле срабатывает, если значение напряжения, заданное для контролируемой сети, не ниже нормы. Если установленный предел ниже нормы, реле срабатывает. Устройства контроля напряжения типа SW соответствуют классу III в соотв. с VDE 0435, часть 303, пункт 4.8.2, для статических измерительных реле (SMR).

Устройства контроля пониженного напряжения (?) для трехфазных сетей тока с N и сетей переменного напряжения. Точка переключения составляет приблизительно 80% UNom. Гистерезис составляет приблизительно 5%. Напряжения 3 фаз измеряются относительно нулевого проводника. Зелёный светодиод сигнализирует о готовности устройства к работе. При пониженном напряжении (<80%) реле (2 перекидных контакта) размыкается, и зелёный светодиод гаснет. Корпус устанавливается на монтажные рейки шириной 35 мм и идеально подходит для установки в распределительные шкафы.

Характеристики

  • Контроль трёхфазных сетей переменного тока 3 фазы 400 В переменного тока с нейтралью
  • Контроль сетей переменного тока 230 В переменного тока (подключение входов L1/2/3)
  • Контроль собственного источника питания
  • Точка переключения: фиксированная 80%
  • Выходное реле: 2 перекидных контакта
  • Корпус для монтажа на панель, ширина 35 мм
