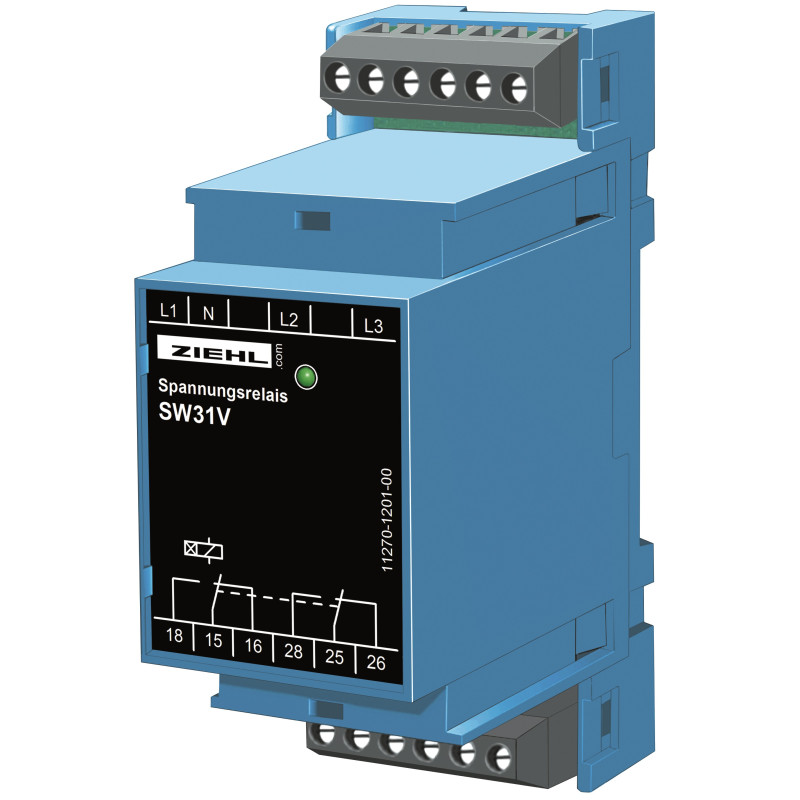

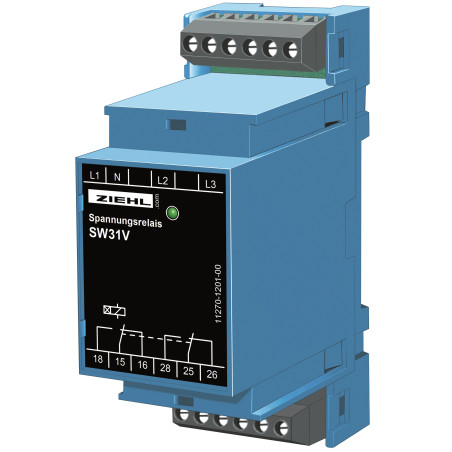

SW31V - Relé de tensión para redes trifásicas - S222281

Los modernos equipos de conmutación eléctricos para la generación y distribución de energía, para máquinas de tratamiento y procesamiento y para una variedad de otros accionamientos suelen estar equipados con dispositivos de medición y control.

Sin embargo, el uso de dichos dispositivos exige que la tensión de red suministrada se desvíe solo ligeramente del valor nominal, ya que de lo contrario no se logra la precisión requerida de las mediciones o la señal de accionamiento, o las unidades posteriores se destruyen por sobretensión.

Los monitores de tensión de la serie SW de ZIEHL se utilizan para supervisar la tensión de red en redes de corriente continua, alterna y trifásica para detectar subtensión y/o sobretensión. Si la tensión nominal se desvía en varios valores que, según el consumidor, no se permite reducir, el sistema involucrado debe desconectarse o, al menos, el operador debe recibir una advertencia óptica o acústica.

Cuando se aplica la tensión de red, el relé integrado se activa si el valor de tensión preestablecido para la red que se va a monitorear no está por debajo del límite establecido. Si se reduce el límite establecido, el relé se libera. Los monitores de tensión tipo SW cumplen con la clase III según VDE 0435 parte 303, párrafo 4.8.2, para relés de medición estáticos (SMR).

Monitores de subtensión (?) para redes de corriente trifásica con redes de tensión N y alterna. El punto de conmutación se encuentra aprox. 80% UNom. La histéresis es de aprox. 5%. Las tensiones de las 3 fases se miden contra el conductor neutro. Un LED verde indica que la unidad está lista para funcionar. En caso de subtensión (<80%), el relé (2 contactos inversores) se libera y el LED verde se apaga. La carcasa se puede montar en carriles de 35 mm y es ideal para su instalación en armarios de distribución.

Características

• Supervisión de redes trifásicas de 3 CA 400 V con conductor neutro
• Supervisión de redes de corriente alterna de 230 V CA (conexión de entradas L1/2/3)
• Supervisión de la propia alimentación
• Punto de conmutación fijo al 80%
• Relé de salida de 2 contactos inversores
• Carcasa para montaje en panel, 35 mm de ancho
