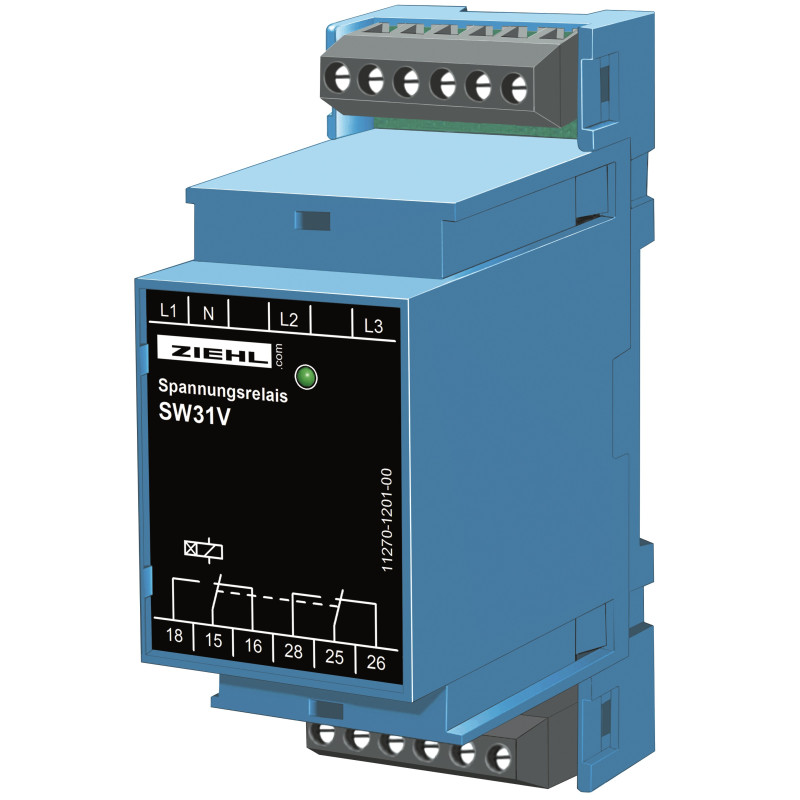

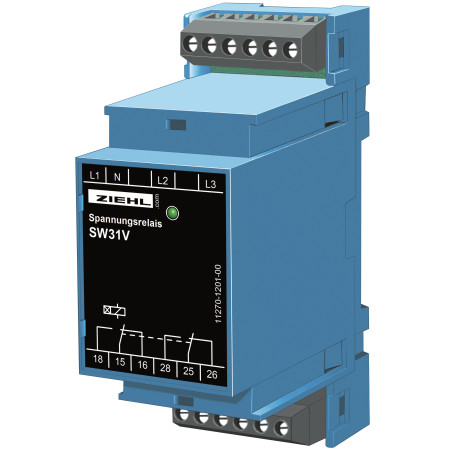

SW31V - Feszültségrelé 3 fázisú hálózatokhoz - S222281

Az energiatermeléshez és -elosztáshoz, a kezelő- és feldolgozógépekhez és számos más hajtáshoz használt modern elektromos kapcsolóberendezések általában mérő- és vezérlőberendezésekkel vannak felszerelve.

Az ilyen készülékek használata azonban megköveteli, hogy a betáplált hálózati feszültség csak kis mértékben térjen el a névleges értéktől, mert ellenkező esetben nem érhető el a mérések vagy a működtető jel megkívánt pontossága, vagy a túlfeszültség tönkreteszi a lefelé irányuló egységek hálózatok alacsony és/vagy túlfeszültség esetén. Ha a névleges feszültség különböző értékekkel tér el, amelyeket a fogyasztótól függően nem szabad alávágni, akkor az érintett rendszert le kell választani, vagy legalább optikailag vagy akusztikusan figyelmeztetni kell a kezelőt.

Hálózati feszültség bekapcsolásakor az integrált relé felveszi, ha a felügyelendő hálózatra előre beállított feszültségérték nincs alávetve. Ha a beállított határ alá esik, a relé felold. Az SW típusú feszültségfigyelők megfelelnek a Class III szabványnak. VDE 0435 303. rész, bek. 4.8.2, statikus mérőrelékhez (SMR).

Feszültséghiány-figyelők (?) háromfázisú áramhálózatokhoz, N és váltakozó feszültségű hálózatokhoz. A kapcsolási pont kb. 80% UNom. A hiszterézis kb. 5%. A 3 fázis feszültségét a nullavezetőhöz mérjük. A zöld LED azt jelzi, hogy az egység készen áll a szervizelésre. Feszültségcsökkenés esetén (<80%) a relé (2 váltóérintkező) kiold, és a zöld LED kialszik. A ház 35 mm-es szerelősínekre pattintható, és tökéletesen alkalmas elosztószekrényekbe történő beépítésre.

Jellemzők

• Háromfázisú áramhálózatok felügyelete 3 AC 400 V nullavezetővel
• Váltóáramú hálózatok felügyelete 0 V AC (csatlakozás L1/2/3)
• Saját tápegység felügyelete
• 80%-ban rögzített kapcsolási pont
• Kimeneti relé 2 váltóérintkező
• Panelra szerelt ház, 35 mm széles
