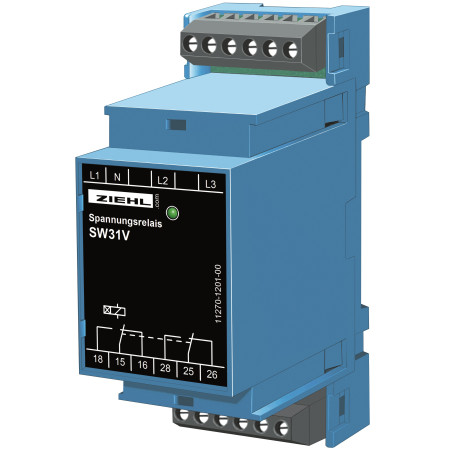

SW31V - Napěťové relé pro 3-fázové sítě - S222281

Moderní elektrické rozvaděče pro výrobu a rozvod energie, pro zpracovatelské a zpracovatelské stroje a pro řadu dalších pohonů jsou obvykle vybaveny měřicími a řídicími přístroji.

Použití takových zařízení však vyžaduje, aby se dodávané síťové napětí jen nepatrně odchylovalo od nominální hodnoty, protože jinak se nedosáhne požadované přesnosti měření nebo akčního signálu nebo se následná zařízení zničí přepětím.

Napěťové monitory řady SW od společnosti ZIEHL se používají ke sledování střídavého napětí a třífázových podnapěťových sítí. a/nebo přepětí. Pokud se nominální napětí odchyluje o různé hodnoty, které v závislosti na spotřebiteli nesmí být podříznuty, je třeba odpojit příslušný systém nebo alespoň opticky či akusticky upozornit obsluhu.

Po přivedení síťového napětí se aktivuje integrované relé, pokud není podříznuta hodnota napětí přednastavená pro monitorovanou síť. Pokud je nastavený limit podkročen, relé se uvolní. Monitory napětí typu SW vyhovují třídě III podle VDE 0435 část 303, odst. 4.8.2 pro statická měřicí relé (SMR).

Monitory podpětí (?) pro sítě s třífázovým proudem s N a sítěmi se střídavým napětím. Spínací bod leží cca. 80 % UNom. Hystereze je přibl. 5 %. Napětí 3 fází se měří proti nulovému vodiči. Zelená LED indikuje, že je jednotka připravena k provozu. Během podpětí (<80 %) se relé (2 přepínací kontakty) uvolní a zelená LED zhasne. Pouzdro lze nacvaknout na 35mm montážní lišty a je dokonale vhodné pro instalaci do rozvodných skříní.

Vlastnosti

• Monitorování třífázových sítí 3 AC 400 V s nulovým vodičem
• Monitorování sítí střídavého proudu AC 230 V (připojit vstupy L1/2/3) vlastní napájecí zdroj
witchliS<8> %
• Výstupní relé 2 přepínací kontakty
• Pouzdro namontované na panelu, šířka 35 mm
