Виробник: ZIEHL

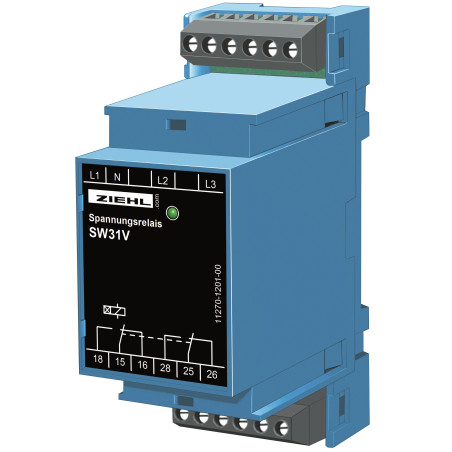

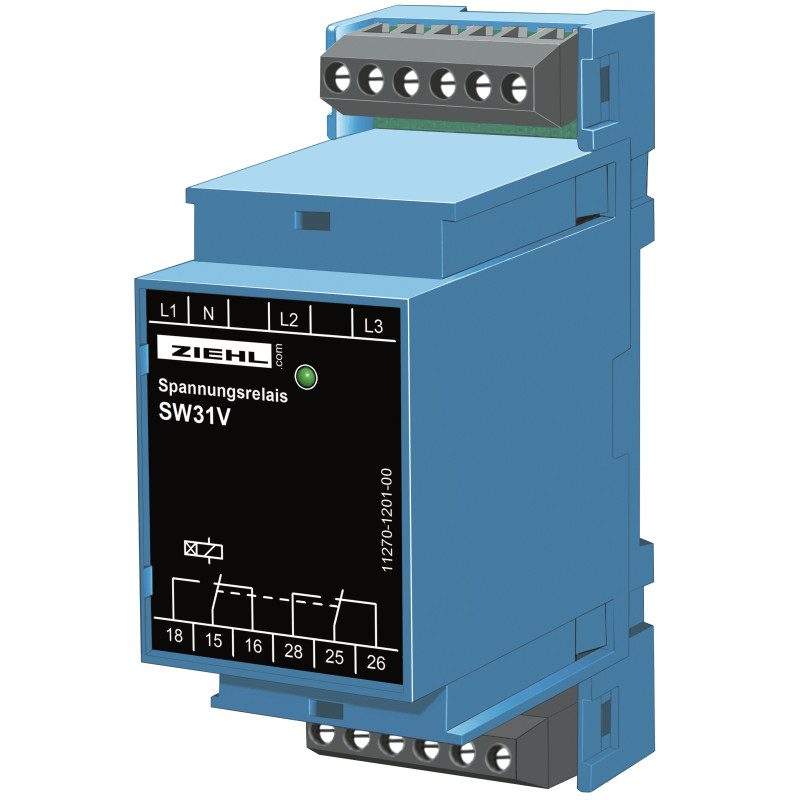

SW31V - Реле напруги для 3-фазних мереж - S222281

  • S222281
  • Тип продукту Двигун IP00, електроніка IP20
  • Напруга живлення AC 230 V
  • Виконання Замовник / IP 6K9K
  • Вихідна функція Аналогові виходи 0/4-20 мА, 0-10 В
  • Виміряна величина Пресований, пофарбований сталевий лист, напилений поліпропіленовим пластиком

Сучасні електричні розподільні пристрої для виробництва та розподілу енергії, для очисних і переробних машин і для ряду інших приводів зазвичай оснащені вимірювальними та контрольно-технічними пристроями.

Однак використання таких пристроїв вимагає, щоб напруга мережі лише незначно відхилялася від номінального значення, оскільки в іншому випадку необхідна точність вимірювань або сигналу керування не досягається, або наступні блоки руйнуються через перенапругу.

Монітори напруги серії SW від ZIEHL використовуються для контролю напруги мережі постійного, змінного та трифазного струму. мережі на знижену та/або перенапругу. Якщо номінальна напруга відхиляється на різні значення, зниження яких, залежно від споживача, заборонено, залучену систему потрібно від’єднати або, принаймні, оптично чи акустично попередити оператора.

Під час подачі напруги в мережу вбудоване реле спрацьовує, якщо значення напруги, задане для мережі, що контролюється, не знижується. Якщо встановлений ліміт знижується, реле відпускається. Монітори напруги типу SW відповідають класу III відповідно до VDE 0435 Частина 303, параграф. 4.8.2, для статичних вимірювальних реле (SMR).

Монітори зниженої напруги (?) для мереж трифазного струму з N та мереж змінної напруги. Точка перемикання знаходиться прибл. 80% Unom. Гістерезис становить прибл. 5%. Напруги 3 фаз вимірюються відносно нейтрального провідника. Зелений світлодіод вказує, що пристрій готовий до обслуговування. Під час зниження напруги (<80%) реле (2 перемикаючих контакту) відпускається і зелений світлодіод гасне. Корпус можна закріпити на монтажних рейках 35 мм і ідеально підходить для встановлення в розподільних шафах.

Особливості

  • Моніторинг мереж трифазного струму 3 змінного струму 400 В з нейтральним провідником
  • Моніторинг мереж змінного струму змінного струму 230 В (підключіть входи L1/2/3)
  • Моніторинг власного джерела живлення
  • Точка перемикання фіксована 80 %
  • Вихідне реле 2 перемикаючих контакту
  • Корпус, встановлений на панелі, шириною 35 мм
Менше
Читати більше

Відправити запит

Ви зацікавлені у цьому продукті? Вам потрібна додаткова інформація або індивідуальні розцінки?

Зв'яжіться з нами
Запитайте про продукт close
Дякуємо за надіслане повідомлення. Ми відповімо якомога швидше.
Запитайте про продукт close
Огляд
Надіслати запит

Додати до списку бажань

Ви повинні увійти в систему

  • Тип продукту Двигун IP00, електроніка IP20
  • Напруга живлення AC 230 V
  • Виконання Замовник / IP 6K9K
  • Вихідна функція Аналогові виходи 0/4-20 мА, 0-10 В
  • Виміряна величина Пресований, пофарбований сталевий лист, напилений поліпропіленовим пластиком

Сучасні електричні розподільні пристрої для виробництва та розподілу енергії, для очисних і переробних машин і для ряду інших приводів зазвичай оснащені вимірювальними та контрольно-технічними пристроями.

Однак використання таких пристроїв вимагає, щоб напруга мережі лише незначно відхилялася від номінального значення, оскільки в іншому випадку необхідна точність вимірювань або сигналу керування не досягається, або наступні блоки руйнуються через перенапругу.

Монітори напруги серії SW від ZIEHL використовуються для контролю напруги мережі постійного, змінного та трифазного струму. мережі на знижену та/або перенапругу. Якщо номінальна напруга відхиляється на різні значення, зниження яких, залежно від споживача, заборонено, залучену систему потрібно від’єднати або, принаймні, оптично чи акустично попередити оператора.

Під час подачі напруги в мережу вбудоване реле спрацьовує, якщо значення напруги, задане для мережі, що контролюється, не знижується. Якщо встановлений ліміт знижується, реле відпускається. Монітори напруги типу SW відповідають класу III відповідно до VDE 0435 Частина 303, параграф. 4.8.2, для статичних вимірювальних реле (SMR).

Монітори зниженої напруги (?) для мереж трифазного струму з N та мереж змінної напруги. Точка перемикання знаходиться прибл. 80% Unom. Гістерезис становить прибл. 5%. Напруги 3 фаз вимірюються відносно нейтрального провідника. Зелений світлодіод вказує, що пристрій готовий до обслуговування. Під час зниження напруги (<80%) реле (2 перемикаючих контакту) відпускається і зелений світлодіод гасне. Корпус можна закріпити на монтажних рейках 35 мм і ідеально підходить для встановлення в розподільних шафах.

Особливості

  • Моніторинг мереж трифазного струму 3 змінного струму 400 В з нейтральним провідником
  • Моніторинг мереж змінного струму змінного струму 230 В (підключіть входи L1/2/3)
  • Моніторинг власного джерела живлення
  • Точка перемикання фіксована 80 %
  • Вихідне реле 2 перемикаючих контакту
  • Корпус, встановлений на панелі, шириною 35 мм
