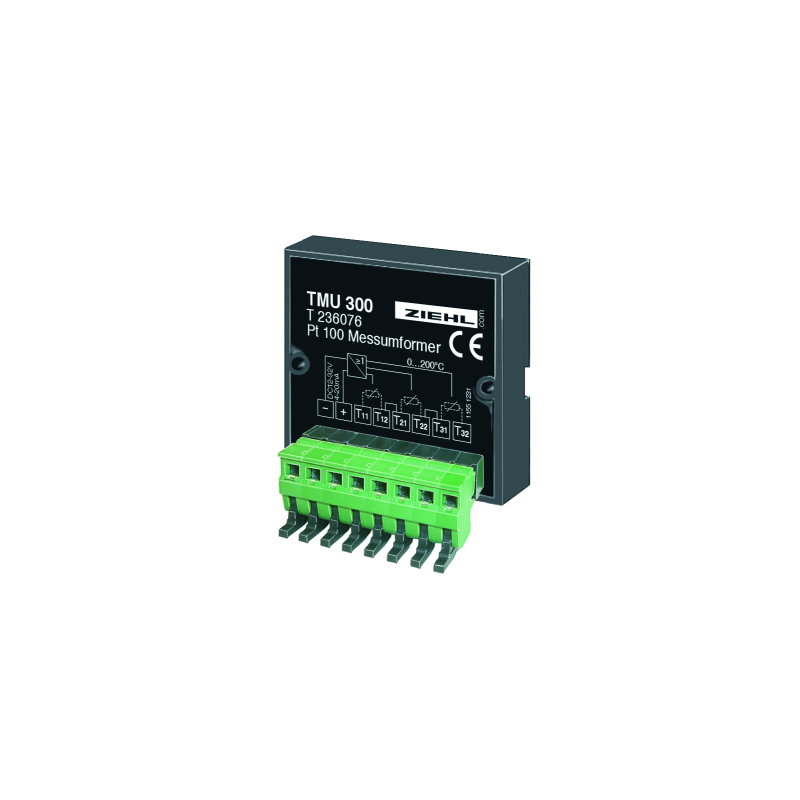

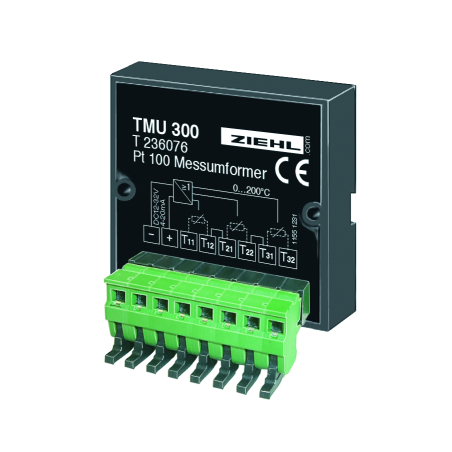

TMU300 - Измервателен преобразувател за защита на двигателя - T236076

Преобразувателите за защита на двигателя TMU300 са преобразуватели за 1-3 Pt100 (RTD) сензора. Нова, пестяща ток система за измерване прави възможно оценяването на 3 сензора с преобразувател, който се захранва от верига 4-20 mA.

Този дизайн е защитен. Сензорите Pt100 са свързани по 2-жилен метод. Изходният сигнал е ток 4-20 mA. Стойността на изходния ток съответства на температурата на най-горещия сензор.

Приложение

Записване на температури при напр. двигатели, генератори, трансформатори или компресори и ги препраща към релета или контроли за оценка.

За разлика от PTC със сензори Pt100 може да се реализира регулируема температура на превключване. Температурната защита може да се адаптира към изискванията по всяко време.

Възможно е оптимално функциониране и по-дълъг живот чрез интелигентно управление. напр. няма стартиране при високи температури на двигателя.

Запечатаната електроника може да се използва при температури до 85 °C и по този начин да се поставя близо до сензорите, напр. в клемната кутия на мотор. Това намалява влиянието на EMC и съпротивлението на линията. Сигналът 4-20 mA може да се предава на големи разстояния.

Характеристики

• свързване на 1-3 сензора Pt 100 в 2-проводна техника
• обхват на измерване 0...200 °C
• автоматичен избор на най-топъл сензор
• I < 3,5 mA при късо съединение във всеки сензор
• I > 25 mA при прекъсване във всеки сензор
• аналогов изход 4-20 mA
• номинална околна температура до 85 °C
• не е необходимо захранващо напрежение (доставено от 4-20 mA контур)
• със запечатана електроника
