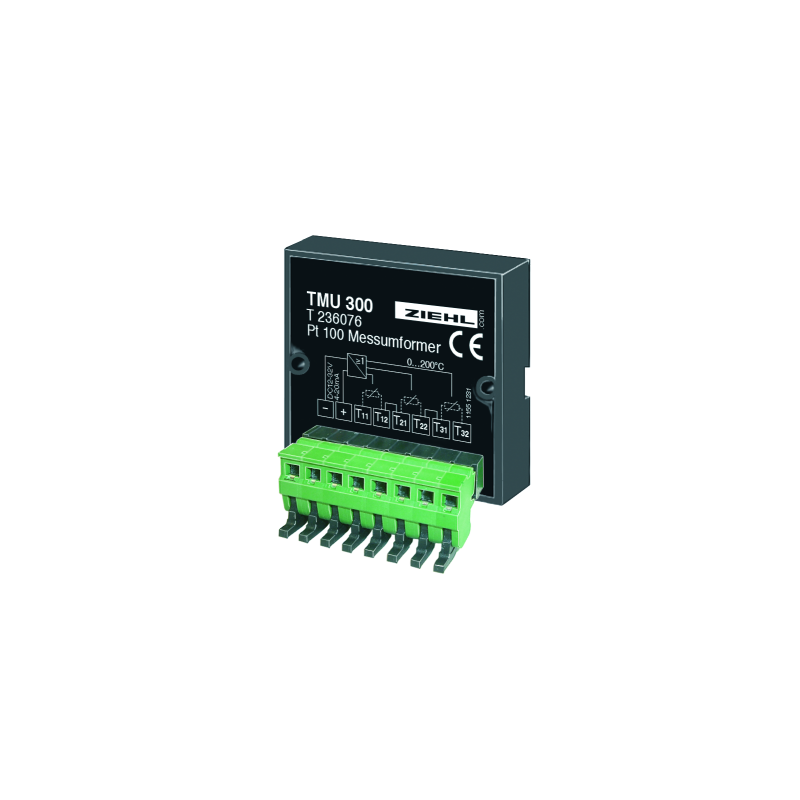

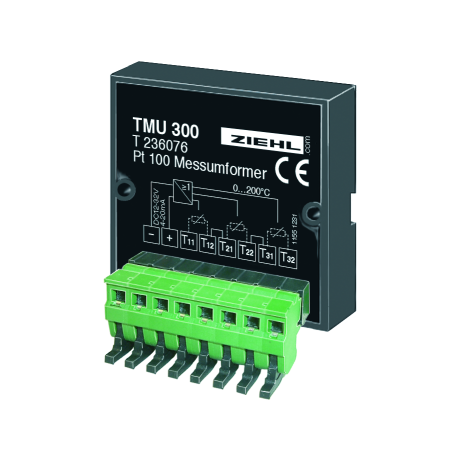

TMU300 - Transductor de medida para protección de motores - T236076

Los transductores para protección de motores TMU300 son transductores para 1-3 sensores Pt100 (RTD). Un nuevo sistema de medición de ahorro de corriente permite evaluar 3 sensores con un transductor alimentado por un bucle de 4-20 mA.

Este diseño está protegido. Los sensores Pt100 se conectan mediante una técnica de 2 hilos. La señal de salida es una corriente de 4-20 mA. El valor de la corriente de salida se corresponde con la temperatura del sensor más caliente.

Aplicación

Registro de temperaturas en, por ejemplo, motores, generadores, transformadores o compresores y envío a relés o controles para su evaluación.

A diferencia del PTC con sensores Pt100, se puede lograr una temperatura de conmutación ajustable. La protección de temperatura se puede adaptar a los requisitos en cualquier momento.

Funcionamiento óptimo y mayor vida útil gracias a la gestión inteligente. Por ejemplo, no hay arranque a altas temperaturas del motor.

La electrónica sellada de resina fundida se puede utilizar a temperaturas de hasta 85 °C y, por lo tanto, se puede colocar cerca de los sensores, por ejemplo, en la caja de terminales de un motor. Esto reduce la influencia de la compatibilidad electromagnética y la resistencia de línea. La señal de 4-20 mA se puede transmitir a largas distancias.

Características

• Conexión de 1-3 sensores Pt 100 en técnica de 2 hilos
• Rango de medición de 0...200 °C
• Selección automática del sensor más caliente
• I < 3,5 mA en cortocircuito en cualquier sensor
• I > 25 mA en caso de interrupción en cualquier sensor
• Salida analógica 4-20 mA
• Temperatura ambiente nominal hasta 85 °C
• No requiere tensión de alimentación (suministrada por bucle de 4-20 mA)
• Con electrónica sellada
