Výrobce: ZIEHL

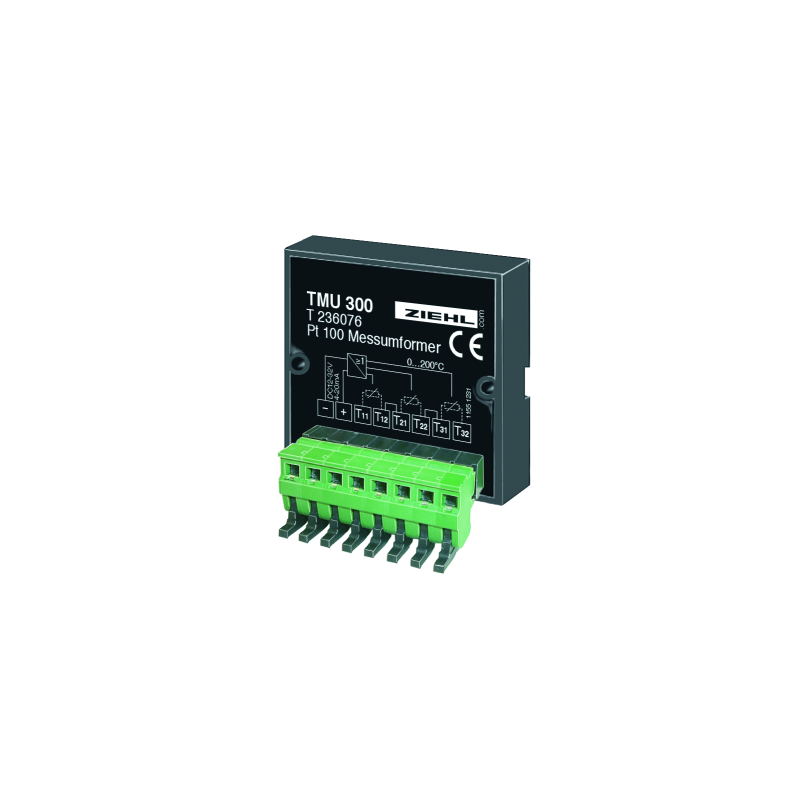

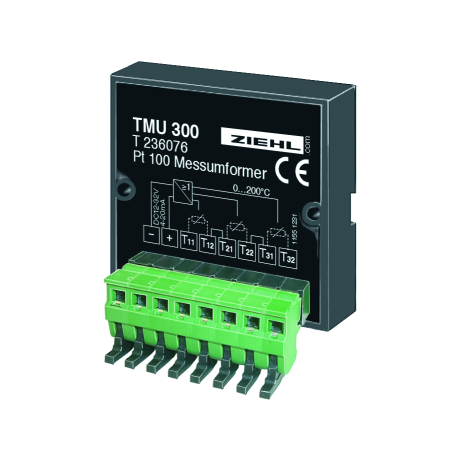

TMU300 - Měřicí převodník pro ochranu motoru - T236076

  • T236076
  • Typ produktu IP54 / v závislosti na montáži a poloze
  • Provedení Tlakově litý hliník
  • Výstupní funkce Analogové výstupy 0/4-20 mA, 0-10 V
  • Naměřená hodnota Impedanční ochrana

Snímače pro ochranu motoru TMU300 jsou snímače pro 1–3 snímače Pt100 (RTD). Nový, proud šetřící měřicí systém umožňuje vyhodnocovat 3 senzory s převodníkem, který je napájen smyčkou 4-20 mA.

Tento design je chráněn. Snímače Pt100 jsou připojeny 2-drátovou technikou. Výstupní signál je proud 4-20 mA. Hodnota výstupního proudu odpovídá teplotě nejžhavějšího senzoru.

Aplikace

Záznam teplot např. motory, generátory, transformátory nebo kompresory a přeposlat je do relé nebo ovládacích prvků k vyhodnocení.

Na rozdíl od PTC se senzory Pt100 lze realizovat nastavitelnou spínací teplotu. Teplotní ochranu lze kdykoliv přizpůsobit požadavkům.

Je možný optimální provoz a delší životnost díky inteligentní správě. Např. žádný start při vysokých teplotách motoru.

Utěsněnou elektroniku v odlévaném rezignu lze používat při teplotách do 85 °C a umístit ji tak v blízkosti senzorů, např. ve svorkovnici motoru. To snižuje vliv EMC a odporu vedení. Signál 4-20 mA lze přenášet na velké vzdálenosti.

Charakteristika

  • připojení 1-3 senzorů Pt 100 ve 2-drátové technice
  • rozsah měření 0...200 °C
  • automatický výběr nejteplejšího senzoru &
  • I 3,5 mA při zkratu v libovolném snímači
  • I > 25 mA při přerušení v libovolném senzoru
  • analogový výstup 4-20 mA
  • Jmenovitá okolní teplota až 85 °C
  • není potřeba napájecí napětí (napájeno smyčkou 4-20 mA)
  • se zatavenou elektronikou
