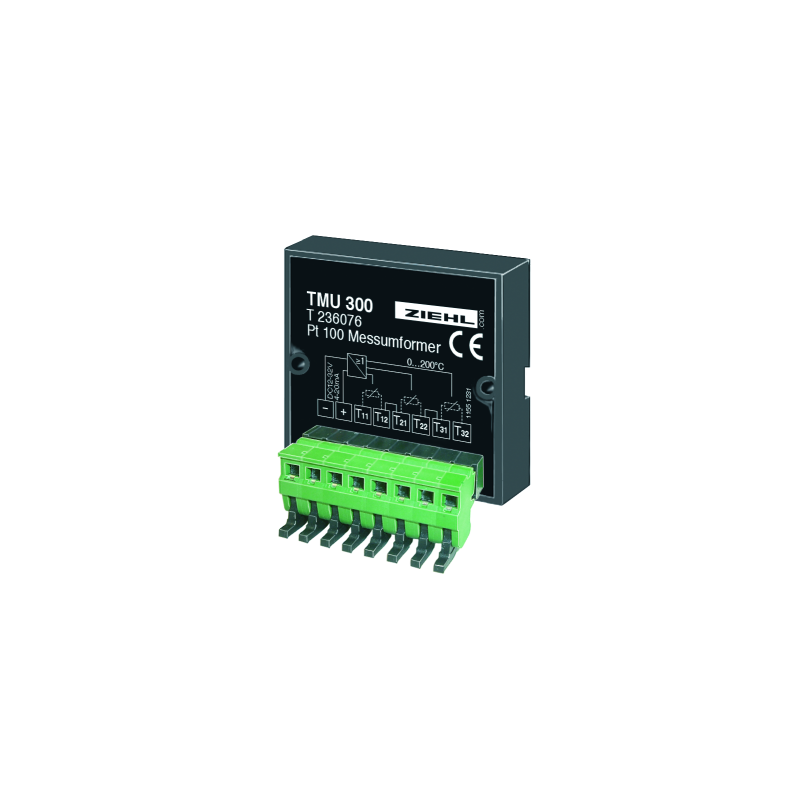

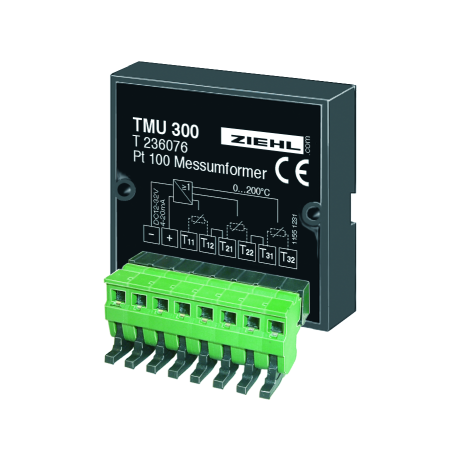

TMU300 - Transducteur de mesure pour la protection du moteur - T236076

Les transducteurs de protection moteur TMU300 sont des transducteurs pour 1 à 3 capteurs Pt100 (RTD). Un nouveau système de mesure à économie de courant permet d'évaluer 3 capteurs avec un transducteur alimenté par une boucle 4-20 mA.

Cette conception est protégée. Les capteurs Pt100 sont connectés en technique à 2 fils. Le signal de sortie est un courant de 4-20 mA. La valeur du courant de sortie correspond à la température du capteur le plus chaud.

Application

Enregistrement des températures par exemple sur les moteurs, les générateurs, les transformateurs ou les compresseurs et transmission à des relais ou des commandes pour évaluation.

Contrairement aux PTC avec capteurs Pt100, une température de commutation réglable peut être réalisée. La protection thermique peut être adaptée aux besoins à tout moment.

Fonctionnement optimal et durée de vie prolongée grâce à une gestion intelligente. Par exemple, pas de démarrage à des températures de moteur élevées.

L'électronique scellée en résine moulée peut être utilisée à des températures allant jusqu'à 85 °C et peut donc être placée à proximité des capteurs, par exemple dans la boîte à bornes d'un moteur. Cela réduit l'influence de la CEM et de la résistance de ligne. Le signal 4-20 mA peut être transmis sur de longues distances.

Caractéristiques

• raccordement de 1 à 3 capteurs Pt 100 en technique 2 fils
• plage de mesure 0...200 °C
• sélection automatique du capteur le plus chaud
• I < 3,5 mA en cas de court-circuit dans n'importe quel capteur
• I > 25 mA en cas de coupure sur un capteur
• Sortie analogique 4-20 mA
• Température ambiante nominale jusqu'à 85 °C
• Aucune tension d'alimentation requise (fournie par boucle 4-20 mA)
• Avec électronique scellée
