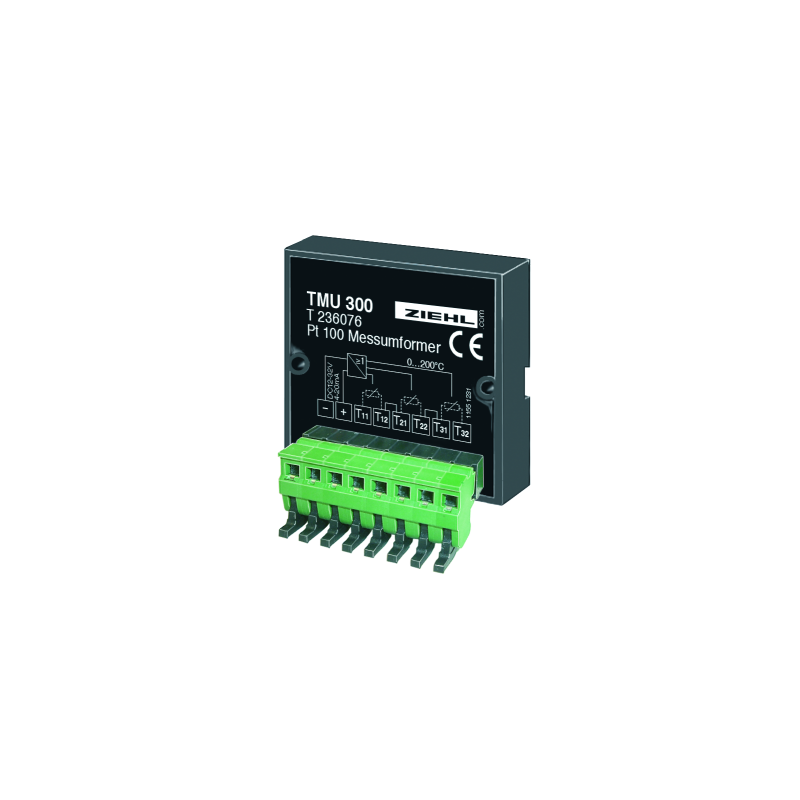

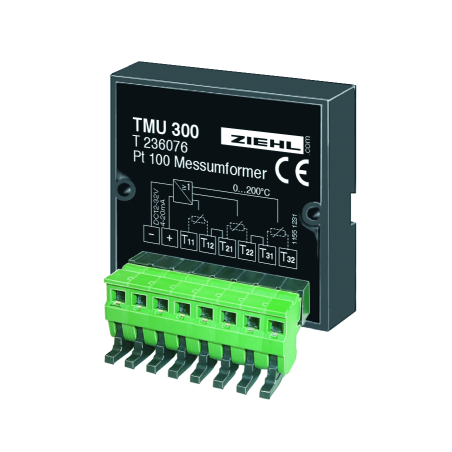

TMU300 - Измерительный преобразователь для защиты двигателя - T236076

Преобразователи для защиты двигателя TMU300 являются преобразователями для 1-3 датчиков Pt100 (RTD). Новая токосберегающая измерительная система позволяет оценивать 3 датчика с помощью преобразователя, который питается от контура 4-20 мА.

Эта конструкция защищена. Датчики Pt100 подключаются по двухпроводной схеме. Выходной сигнал представляет собой ток 4-20 мА. Значение выходного тока соответствует температуре самого горячего датчика.

Применение

Регистрация температур, например, двигателей, генераторов, трансформаторов или компрессоров и передача их на реле или органы управления для оценки.

В отличие от PTC с датчиками Pt100 может быть реализована регулируемая температура переключения. Температурная защита может быть адаптирована к требованиям в любое время.

Оптимальная работа и более длительный срок службы возможны благодаря интеллектуальному управлению.

Например, нет запуска при высоких температурах двигателя.

Литая герметизированная электроника может использоваться при температурах до 85 °C и, таким образом, может размещаться рядом с датчиками, например, в клеммной коробке двигателя. Это снижает влияние ЭМС и сопротивления линии. Сигнал 4-20 мА может передаваться на большие расстояния.

Характеристики

• подключение 1-3 датчиков Pt 100 по 2-проводной схеме
• диапазон измерения 0...200 °C
• автоматический выбор самого теплого датчика
• I < 3,5 мА при коротком замыкании в любом датчике
• I > 25 мА при обрыве любого датчика
• аналоговый выход 4–20 мА
• номинальная температура окружающей среды до 85 °C
• не требуется напряжение питания (питание по токовой петле 4–20 мА)
• с герметичной электроникой
