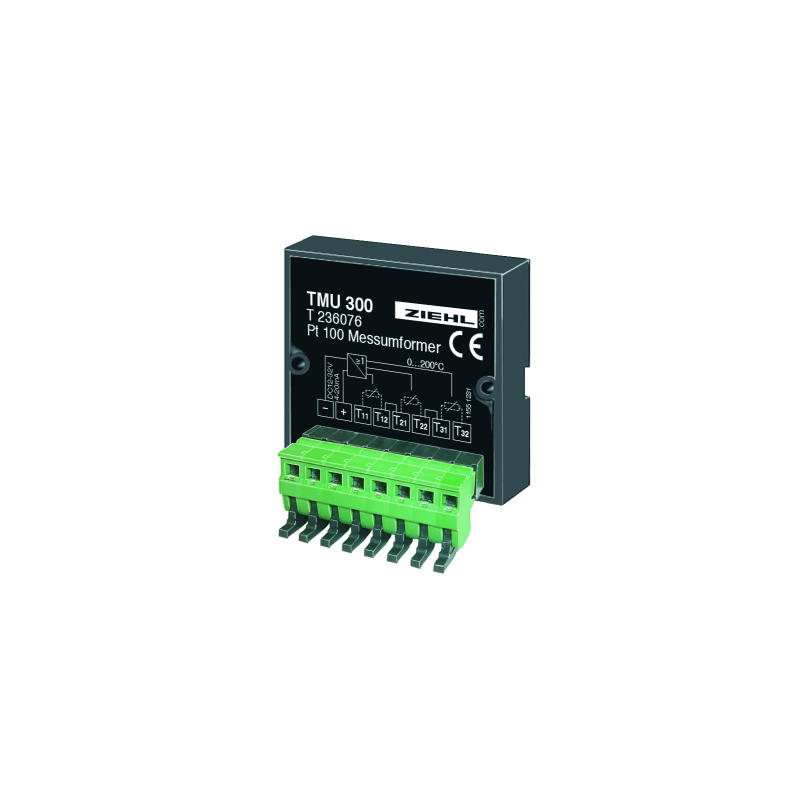

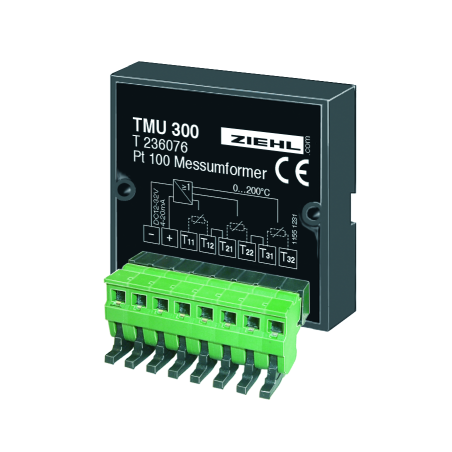

TMU300 - Вимірювальний перетворювач для захисту двигуна - T236076

Перетворювачі для захисту двигуна TMU300 – це перетворювачі для 1-3 датчиків Pt100 (RTD). Нова струмозберігаюча вимірювальна система дозволяє оцінювати 3 датчики за допомогою перетворювача, який живиться від контуру 4-20 мА.

Цей дизайн захищено. Датчики Pt100 підключаються за допомогою 2-провідної технології. Вихідний сигнал - струм 4-20 мА. Значення вихідного струму відповідає температурі найгарячішого датчика.

Застосування

Запис температури, напр. двигуни, генератори, трансформатори чи компресори та пересилайте їх до реле чи засобів керування для оцінки.

На відміну від PTC із датчиками Pt100 можна реалізувати регульовану температуру перемикання. Температурний захист можна адаптувати до вимог у будь-який час.

Оптимальна робота та довший термін служби завдяки інтелектуальному управлінню. наприклад відсутність запуску при високій температурі двигуна.

Електроніка з герметичною герметизацією може використовуватися при температурах до 85 °C і, таким чином, розміщуватися поблизу датчиків, напр. у клемній коробці двигуна. Це зменшує вплив електромагнітної сумісності та опору лінії. Сигнал 4-20 мА можна передавати на великі відстані.

Характеристики

• підключення 1-3 датчиків Pt 100 у 2-провідній техніці
• діапазон вимірювання 0...200 °C
• автоматичний вибір найтеплішого датчика
• I < 3,5 мА при короткому замиканні в будь-якому датчику
• I > 25 мА при перериванні в будь-якому датчику
• аналоговий вихід 4-20 мА
• номінальна температура навколишнього середовища до 85 °C
• напруга живлення не потрібна (забезпечується петлею 4-20 мА)
• з герметичною електронікою
