Producent: ZIEHL

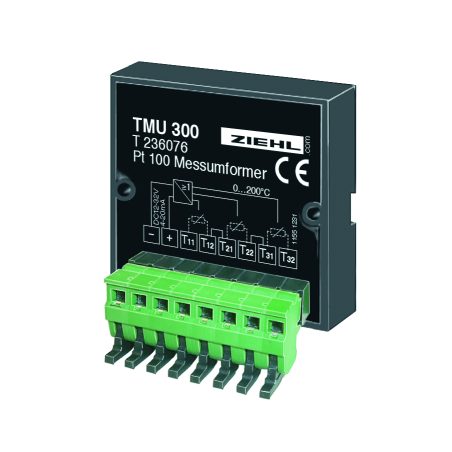

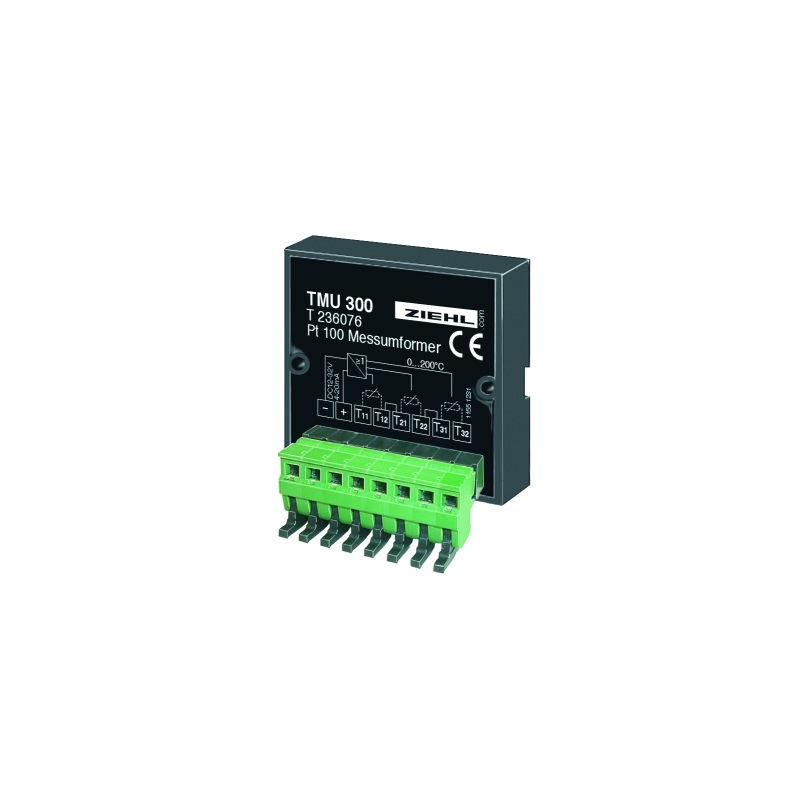

TMU300 - Przetwornik pomiarowy do ochrony silników - T236076

  • T236076
  • Typ produktu Przetworniki pomiarowe
  • Wykonanie Montaż w szafie rozdzielczej, Obudowa do montażu na ścianie
  • Funkcja wyjścia Wyjścia analogowe 0/4-20 mA, 0-10 V
  • Wartość mierzona Pt 100

Przetworniki do ochrony silnika TMU300 to przetworniki dla 1-3 czujników Pt100 (RTD). Nowy, oszczędzający prąd układ pomiarowy umożliwia ocenę 3 czujników za pomocą przetwornika zasilanego pętlą 4-20 mA.

Ta konstrukcja jest zabezpieczona. Czujniki Pt100 są podłączone w technice 2-przewodowej. Sygnałem wyjściowym jest prąd 4-20 mA. Wartość prądu wyjściowego odpowiada temperaturze najgorętszego czujnika.

Zastosowanie

Rejestracja temperatur np. w silnikach, generatorach, transformatorach lub sprężarkach i przekazywanie ich do przekaźników lub sterowników w celu oceny.

W przeciwieństwie do PTC z czujnikami Pt100 można zrealizować regulowaną temperaturę przełączania. Zabezpieczenie temperaturowe można w każdej chwili dostosować do wymagań.

Możliwe optymalne działanie i dłuższa żywotność dzięki inteligentnemu zarządzaniu. Np. brak rozruchu przy wysokich temperaturach silnika.

Uszczelniona odlewana elektronika może być stosowana w temperaturach do 85 °C i dlatego może być umieszczona w pobliżu czujników, np. w skrzynce zaciskowej silnika. Zmniejsza to wpływ EMC i rezystancji linii. Sygnał 4-20 mA może być przesyłany na duże odległości.

Charakterystyka

  • podłączenie 1-3 czujników Pt 100 w technice 2-przewodowej
  • zakres pomiarowy 0...200 °C
  • automatyczny wybór najcieplejszego czujnika
  • I < 3,5 mA przy zwarciu w dowolnym czujniku
  • I > 25 mA przy przerwaniu dowolnego czujnika
  • wyjście analogowe 4-20 mA
  • znamionowa temperatura otoczenia do 85°C
  • nie wymaga napięcia zasilania (zasilanie przez pętlę 4-20 mA)
  • z uszczelnioną elektroniką
