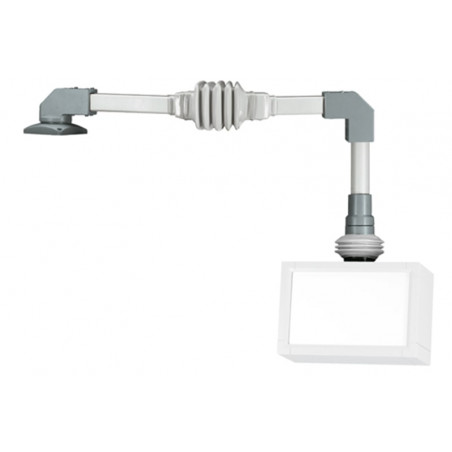

QUADRO-80 je odvozen od názvu čtvercových ocelových trubek o průměru 80 mm, které tvoří základ tohoto systému. Speciální vlastnosti tvárných litinových komponentů zajišťují nadprůměrnou únosnost. Spojení s ocelovými profily také zajišťuje mimořádně vysokou celkovou statiku systému. Pokročilá technologie umožňuje velmi rychlou a snadnou instalaci QUADRO přímo na místě. Spojovací komponenty jsou vybaveny omezovačem otáčení. Rozsáhlou produktovou řadu doplňuje adaptér pro kontrolku. Mezi vhodné řídicí jednotky patří commandCASE, topVISION a multiVISION.


Systémové komponenty

Typ Číslo dílu Hmotnost (g) Materiál
Zásuvný kloub 147.005.700 15700 GGG Stáhnout
Spoj Nástěnný 147.010.200 9450 GGG Stáhnout
Mezilehlý kloub 147.015.200 10000 GGG Stáhnout
Šikmá závorka 147.020.700 2400 Al Stáhnout
Zápatí 147.030.200 7000 GGG Stáhnout

Profil dopravce

Typ Číslo dílu Hmotnost (g) Materiál Délka nosného profilu
Čtvercový profil 500 mm 144.040.500 4650 Fe 500 Stáhnout
Čtvercový profil 1000 mm 144.041.000 9300 Fe 1000 Stáhnout
Čtvercový profil 1500 mm 144.041.500 13950 Fe 1500 Stáhnout
Čtvercový profil 2000 mm 144 042 000 18 600 Fe 2 000 Stáhnout

Přizpůsobení

Stáhnout
Typ Číslo dílu Hmotnost (g) Materiál
Adaptér pro naklápění 30/60 stupňů 140.045.000 1100 Al
Přizpůsobení signálních světel 147.020.701 80 Al Stáhnout

Konektor

Typ Číslo dílu Hmotnost (g) Materiál
Vyrovnávací spojka P 147.025.202 2900 Al/PA Stáhnout
Konektor 147.025.700 3100 Al Stáhnout
Úhlová spojka 147.035.700 6550 Al Stáhnout
A External Mount Externí Mount
B Držák svorkovnice B Držák svorkovnice
Přihrádka na baterii BF Přihrádka na baterii BF
C Barevné pruhy pokrývající překryvy C Barevné pruhy/krycí překryvy
D těsnění silikonového krytu D těsnění silikonového krytu
DA Alu End Caps DA Alu End Caps
Držák víka DH Držák víka DH
Čepice DP POM Čepice DP POM
DV Double Bit Lock DV Double Bit Lock
EMC Shielding EMC Shielding
EP Electrolytic Polishing EP Electrolytic Polishing
F Samolepicí přední panel F Samolepicí přední panel
FE hledáček FE hledáček
H Ruční šroub H Ruční šroub
HG multiPANEL držák HG multiPANEL držák
HS upevňovací závěs HS upevňovací závěs
I Handle System I Handle System
ID integrované úchyty krytu ID integrované úchyty krytu
IN imbusový šroub IN imbusový šroub
IS skrytý externí pant IS skrytý externí pant
J Hand grip J Hand grip
L Antikorozní ochrana L Antikorozní ochrana
Držák desky s plošnými spoji LH Držák desky s plošnými spoji LH
M montážní desky M montážní desky
Montáž na stožár MH Montáž na stožár MH
P Sealing kit P Sealing kit
P 60 Desktop, hloubka 60 mm P 60 Desktop, hloubka 60 mm
P 90 Desktop, hloubka 90 mm P 90 Desktop, hloubka 90 mm
PR Profile Handle System PR Profile Handle System
Q Nosný prvek, příčný Q Nosný prvek, příčný
RS Zadní panel s pantem Zadní panel RS s pantem
Závěsy S Závěsy S
Snapovací nožičky SF Nasazovací nožičky SF
ochranný kryt SH Ochranný kryt SH
ST Lock with key ST Lock with key
SV Snap-in konektory SV Snap-in konektory
SZ západkový konektor se zámkem SZ západkový konektor se zámkem
T Nosné lišty pro sériové terminály T Nosné lišty pro sériové terminály
Mezerník klávesnice/myši TM Prostor klávesnice/myši TM
V Šroubový uzávěr se štěrbinou V Šroubový uzávěr / Uzávěr se štěrbinou
VR šroubovaný zadní panel VR šroubovaný zadní panel
Šroubovací uzávěr s objímkou Šroubovací uzávěr s trojúhelníkovou objímkou
WA Wall Connection WA Wall Connection
Sada pro úhlovou montáž WM Sada pro úhlovou montáž WM
X šroubový uzávěr s X šroubový / uzávěr se čtvercovou hlavou
Uzavírání kolíkem Zavírání kolíčkem
Z uzavření s kolíkem a zámkem Z uzavření s kolíkem a zámkem
ZL Cal ZL Cal
67 Krytí IP 67 67 Krytí IP 67
Stupeň krytí IP 69K Stupeň krytí IP 69K
Princip
Uzavřený systém se snadným přístupem ke komponentám systému pro střední až těžké zatížení
Další informace
Snadné nastavení systému
Vysoce nosné tvárné litinové komponenty
K dispozici je adaptér pro signální světla pro úhlový držák
Vhodné řídicí pouzdra ROLEC: commandCASE, topVISION, multiVISION
Materiál/Povrch
Systémové komponenty: hliník a vysoce odolná tvárná litina
Práškové lakování, RAL 7040 pyritový popel
Možnost: speciální barvy
Nosný profil: tažená ocel
Práškové lakování, RAL 7035 světle šedá
Možnost: speciální barvy
Mlhovky: PVC, RAL 7035 světle šedá
Vodicí lanka
Vhodné např. pro HDMI, USB patch kabel atd., není vhodný pro DVI konektory.
Třída ochrany
IP 54 / EN 60529
Utahovací moment pro šroubové spoje se zářezným kroužkem
30 Nm = 3 kg/m
Méně
Přečtěte si více

Zašlete dotaz

Máte zájem o tento produkt? Potřebujete další informace nebo individuální ceny?

Kontaktujte nás
ZEPTEJTE SE O PRODUKT close
