Производитель: Rolec

Quadro-80 - Поддержка системы оружия

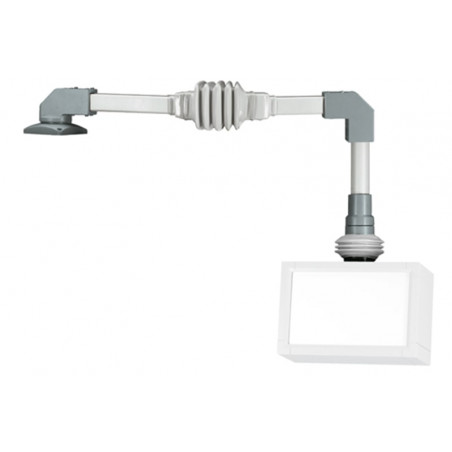

QUADRO-80 получила своё название от квадратных стальных труб диаметром 80 мм, составляющих основу этой системы. Особые свойства компонентов из ковкого чугуна обеспечивают несущую способность, превышающую средние значения. Соединение со стальными профилями также обеспечивает исключительно высокую общую статику системы. Передовые технологии делают монтаж QUADRO очень быстрым и простым, прямо на месте. Соединительные элементы оснащены ограничителем вращения. Адаптер для светового индикатора дополняет широкий ассортимент продукции. Подходящие корпуса управления: commandCASE, topVISION и multiVISION.


Компоненты системы

Тип Номер детали Вес (г) Материал
Цанговое соединение 147.005.700 15700 GGG Скачать
Шарнирный настенный 147.010.200 9450 GGG Скачать
Средний уровень совместный 147.015.200 10000 GGG Скачать
Угловая скобка 147.020.700 2400 Al Скачать
Нижний колонтитул 147.030.200 7000 GGG Скачать

Несущий профиль

Тип Артикул Вес (г) Материал Длина опорного профиля
Квадратный профиль 500 мм 144.040.500 4650 Fe 500 Скачать
Квадратный профиль 1000 мм 144.041.000 9300 Fe 1000 Скачать
Квадратный профиль 1500 мм 144.041.500 13950 Fe 1500 Скачать
Квадратный профиль 2000 мм 144.042.000 18600 Fe 2000 Скачать

Адаптация

Скачать
Тип Артикул Вес (г) Материал
Адаптер наклона 30/60 градусов 140.045.000 1100 Алюминий
Адаптация сигнальных ламп 147.020.701 80 Al Скачать

Разъём

<дл>
Внешнее крепление Внешнее крепление
B Держатель клеммной колодки B Держатель клеммной колодки
Батарейный отсек BF Батарейный отсек BF
C Цветные полосы, закрывающие наложения C Цветные полосы/закрывающие наложения
D Силиконовая прокладка крышки D Силиконовая прокладка крышки
DA Alu End Caps DA Alu End Caps
Держатель крышки DH Держатель крышки DH
Заглушки DP POM Заглушки DP POM
Замок с двойной бородкой DV Замок с двойной бородкой DV
ЭМС-экранирование ЭМС-экранирование
Электролитическая полировка EP Электролитическая полировка EP
F Самоклеящаяся передняя панель F Самоклеящаяся передняя панель
Видоискатель FE Видоискатель FE
H Ручной винт H Ручной винт
Держатель HG multiPANEL Держатель HG multiPANEL
Фиксирующая петля HS Фиксирующая петля HS
Я управляю системой Я управляю системой
ID Встроенные ручки обложки ID Встроенные ручки обложки
Внутренний шестигранный винт ВНУТРЕННИЙ шестигранный винт
IS Скрытая внешняя петля IS Скрытая внешняя петля
J Ручка J Ручка
L Защита от коррозии L Защита от коррозии
Левый держатель печатной платы Левый держатель печатной платы
Монтажные пластины Монтажные пластины М
Крепление на мачте MH Крепление на мачту MH
<дл>
P Комплект уплотнений Комплект уплотнений P
Р 60 Рабочий стол, глубина 60 мм P 60 Рабочий стол, глубина 60 мм
Р 90 Рабочий стол, глубина 90 мм P 90 Рабочий стол, глубина 90 мм
Система ручек PR-профиля Система ручек PR-профиля
Q Опорный элемент, поперечный Q Опорный элемент, поперечный
Задняя панель RS с петлями Задняя панель RS с петлями
S-петли S-петли
Защелкивающиеся ножки SF Защелкивающиеся ножки SF
Защитная крышка SH Защитная крышка SH
ST Замок с ключом ST Замок с ключом
Соединители Snap-in SV Соединители Snap-in SV
SZ Соединитель-защелка с замком SZ Соединитель-защелка с замком
T Опорные направляющие для последовательных терминалов T Опорные направляющие для последовательных терминалов
TM Пробел для клавиатуры/мыши TM Пробел для клавиатуры/мыши
V Винтовая застежка с прорезью V Винт/заглушка с прорезью
Задняя панель VR с винтами Задняя панель VR с винтами
W Винтовой замок с гнездом W Винтовой замок с треугольным гнездом
Соединение стены WA Соединение стены WA
Комплект для углового монтажа WM Комплект для углового монтажа WM
X Винт с заглушкой X Винт/заглушка с квадратной головкой
Застежка Y со булавкой Застежка Y со булавкой
Z Застежка со штифтом и замком Z Застежка со штифтом и замком
ZL Cal ZL Cal
67 Степень защиты IP 67 67 Степень защиты IP 67
69K Степень защиты IP 69K 69K Степень защиты IP 69K
Принцип
Закрытая система с лёгким доступом к Компоненты системы для средних и высоких нагрузок
Дополнительная информация
Простая регулировка системы
Высокопрочные компоненты из ковкого чугуна
Доступен адаптер для сигнальной лампы на угловой кронштейн
Подходящие корпуса для блоков управления ROLEC: commandCASE, topVISION, multiVISION
Материал/Покрытие
Компоненты системы: алюминий и высокопрочный ковкий чугун
Порошковое покрытие, RAL 7040, цвет пиритовой золы
Опция: специальные цвета
Опорный профиль: тянутая сталь
Порошковое покрытие, RAL 7035, светло-серый
Опция: специальные цвета
Сильфон: ПВХ, RAL 7035, светло-серый
Направляющие тросы
Подходит, например, для HDMI, USB-кабель и т. д. не подходят для разъёмов DVI.
Класс защиты
IP 54 / EN 60529
Момент затяжки винтовых соединений с врезным кольцом
30 Н·м = 3 кг/м
