Hersteller: Rolec

Quadro-80 - Tragwaffensystem

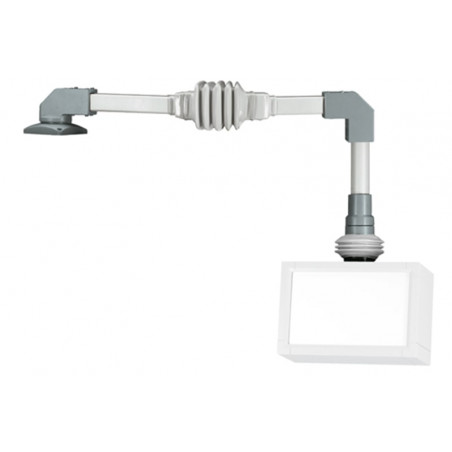

QUADRO-80 verdankt seinen Namen den 80 mm durchmessenden Vierkantstahlrohren, die die Basis dieses Systems bilden. Die besonderen Eigenschaften der duktilen Gusseisenkomponenten gewährleisten eine überdurchschnittliche Tragfähigkeit. Die Verbindung mit den Stahlprofilen sorgt zudem für eine außergewöhnlich hohe Gesamtstatik des Systems. Dank fortschrittlicher Technologie lässt sich QUADRO schnell und einfach direkt vor Ort montieren. Die Verbindungselemente sind mit einem Drehbegrenzer ausgestattet. Ein Kontrollleuchtenadapter rundet das umfangreiche Produktsortiment ab. Geeignete Steuergehäuse sind beispielsweise commandCASE, topVISION und multiVISION.


Systemkomponenten

Typ Teilenummer Gewicht (g) Material
Steckverbindung 147.005.700 15700 GGG Download
Gelenk Wandmontage 147.010.200 9450 GGG Download
Zwischengelenk 147.015.200 10000 GGG Download
Angle Klammer 147.020.700 2400 Al Download
Fußzeile 147.030.200 7000 GGG Download

Trägerprofil

Typ Teilenummer Gewicht (g) Material Profillänge
Vierkantprofil 500 mm 144.040.500 4650 Fe 500 Download
Quadratisches Profil 1000 mm 144.041.000 9300 Fe 1000 Download
Quadratisches Profil 1500 mm 144.041.500 13950 Fe 1500 Download
Quadratisches Profil 2000 mm 144.042.000 18600 Fe 2000 Herunterladen

Anpassung

Download
Typ Teilenummer Gewicht (g) Material
30/60-Grad-Neigungsadapter 140.045.000 1100 Al
Signallampenanpassung 147.020.701 80 Al Herunterladen

Verbinder

Typ Teilenummer Gewicht (g) Material
P-Ausrichtungskupplung 147.025.202 2900 Al/PA Download
Connector 147.025.700 3100 Al Download
Winkelverbinder 147.035.700 6550 Al Herunterladen
Eine externe Halterung Eine externe Halterung
B Klemmleistenhalter B Klemmleistenhalter
BF-Batteriefach BF-Batteriefach
C Farbige Streifen, die Overlays abdecken C Farbige Streifen/Overlays abdecken
D Silikon-Abdeckungsdichtung D Silikon-Abdeckungsdichtung
DA Alu-Endkappen DA Alu-Endkappen
DH Deckelhalter DH Deckelhalter
DP POM-Kappen DP POM-Kappen
DV-Doppelbit-Schloss DV-Doppelbit-Schloss
EMV-Abschirmung EMV-Abschirmung
EP Elektrolytisches Polieren EP Elektrolytisches Polieren
F Selbstklebende Frontplatte F Selbstklebende Frontplatte
FE-Sucher FE-Sucher
H Handschraube H Handschraube
HG multiPANEL-Halter HG multiPANEL-Halter
HS Haltescharnier HS Haltescharnier
Ich behandle das System Ich behandle das System
ID Integrierte Abdeckgriffe ID Integrierte Abdeckgriffe
IN-Inbusschraube IN-Inbusschraube
IS Verstecktes externes Scharnier IS Verstecktes externes Scharnier
J Handgriff J Handgriff
L Korrosionsschutz L Korrosionsschutz
LH Leiterplattenhalter Linker Leiterplattenhalter
M-Montageplatten M-Montageplatten
MH-Masthalterung MH-Masthalterung
P Dichtungssatz P Dichtungssatz
P 60 Desktop, Tiefe 60 mm P 60 Desktop, Tiefe 60 mm
P 90 Desktop, Tiefe 90 mm P 90 Desktop, Tiefe 90 mm
PR-Profil-Griffsystem PR-Profil-Griffsystem
Q Tragelement quer Q Tragelement quer
RS Rückwand mit Scharnier RS Rückwand mit Scharnier
S-Scharniere S-Scharniere
SF-Schnappfüße SF-Schnappfüße
SH Schutzhülle SH Schutzhülle
ST Schloss mit Schlüssel ST Schloss mit Schlüssel
SV Snap-in-Anschlüsse SV Snap-in-Anschlüsse
SZ Riegelverbinder mit Schloss SZ Riegelverbinder mit Schloss
T Tragschienen für serielle Terminals T Tragschienen für serielle Terminals
TM Tastatur-/Mausbereich TM Tastatur-/Mausbereich
V-Schraubverschluss mit Schlitz V-Schraubverschluss / Verschluss mit Schlitz
VR Verschraubte Rückwand VR Verschraubte Rückwand
W Schraubverschluss mit Buchse W Schraubverschluss mit dreieckiger Buchse
WA Wall Connection WA Wall Connection
WM Winkelmontagesatz WM Winkelmontagesatz
X Schraubverschluss mit X Schraubverschluss / Verschluss mit Vierkantkopf
Y-Verschluss mit Stift Y-Verschluss mit Stift
Z-Verschluss mit Stift und Schloss Z-Verschluss mit Stift und Schloss
ZL Cal ZL Cal
67 IP 67-Schutzklasse 67 IP 67-Schutzklasse
69K IP-Schutzart 69K 69K IP-Schutzart 69K
Prinzip
Geschlossenes System mit einfachem Zugang zu den Systemkomponenten für mittlere bis schwere Lasten
Weitere Informationen
Einfache Systemeinstellung
Hochbelastbare Bauteile aus duktilem Gusseisen
Signallampenadapter für Winkelhalterung erhältlich
Passende ROLEC-Steuergehäuse: commandCASE, topVISION, multiVISION
Material/Oberfläche
Systemkomponenten: Aluminium und hochbelastbares duktiles Gusseisen
Pulverbeschichtung, RAL 7040 Pyritasche
Optional: Sonderfarben
Tragprofil: Stahlguss
Pulverbeschichtung, RAL 7035 Hellgrau
Optional: Sonderfarben
Balg: PVC, RAL 7035 Hellgrau
Führungskabel
Geeignet z. B. für HDMI-, USB-Patchkabel usw. sind nicht für DVI-Stecker geeignet.
Schutzart
IP 54 / EN 60529
Anzugsmoment für Schraubverbindungen mit Schneidring
30 Nm = 3 kg/m
