Fabricant: Rolec

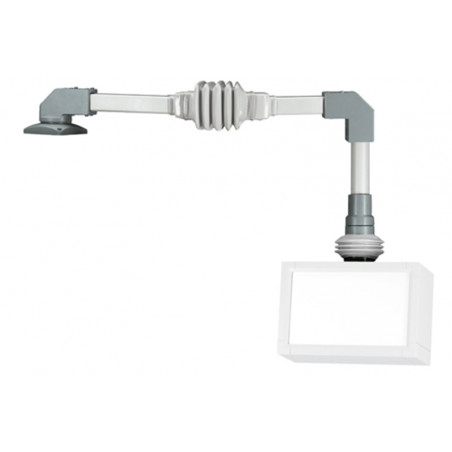

Quadro-80 - Système d'armes de support

QUADRO-80 tire son nom des tubes carrés en acier de 80 mm de diamètre qui constituent la base de ce système. Les propriétés spécifiques des composants en fonte ductile garantissent une capacité de charge supérieure à la moyenne. La liaison aux profilés en acier assure également une statique globale exceptionnellement élevée du système. Grâce à une technologie de pointe, l'installation du QUADRO est rapide et facile, directement sur site. Les composants d'assemblage sont équipés d'un limiteur de rotation. Un adaptateur pour voyant lumineux complète la gamme de produits. Les boîtiers de commande compatibles incluent commandCASE, topVISION et multiVISION.


Composants du système

Type Référence Poids (g) Matériau
Joint à emboîter 147.005.700 15700 GGG Télécharger
Joint mural 147.010.200 9450 GGG Télécharger
Articulation intermédiaire 147.015.200 10000 GGG Télécharger
Angle bracket 147.020.700 2400 Al Télécharger
Pied de page 147.030.200 7000 GGG Télécharger
/>

Profilé porteur

Type Référence Poids (g) Matériau Longueur du profilé de support
Profilé carré 500 mm 144.040.500 4650 Fe 500 Télécharger
Profil carré 1000 mm 144.041.000 9300 Fe 1000 Télécharger
Profil carré 1500 mm 144.041.500 13950 Fe 1500 Télécharger
Profil carré 2000 mm 144.042.000 18600 Fe 2000 Télécharger

Adaptation

Télécharger
Type Référence Poids (g) Matériau
Adaptateur d'inclinaison 30/60 degrés 140.045.000 1100 Al
Adaptation du feu de signalisation 147.020.701 80 Al Télécharger

Connecteur

Type Référence Poids (g) Matériau
Coupleur d'alignement P 147.025.202 2900 Al/PA Télécharger
Connecteur 147.025.700 3100 Al Télécharger
Connecteur coudé 147.035.700 6550 Al Télécharger
Un support externe Un support externe
B Support de bornier B Support de bornier
Compartiment batterie BF Compartiment batterie BF
C Rayures colorées recouvrant les superpositions C Rayures colorées/superpositions de revêtement
D Joint de couvercle en silicone D Joint de couvercle en silicone
Embouts DA Alu Embouts DA Alu
Support de couvercle DH Support de couvercle DH
Capuchons DP POM Capuchons DP POM
Verrouillage double bit DV Verrouillage double bit DV
Blindage CEM Blindage CEM
Polissage électrolytique EP Polissage électrolytique EP
F Face avant autocollante F Face avant autocollante
Viseur FE Viseur FE
H Vis à main H Vis à main
Support HG multiPANEL Support HG multiPANEL
Charnière de retenue HS Charnière de retenue HS
Je gère le système Je gère le système
ID Poignées de couvercle intégrées ID Poignées de couvercle intégrées
IN Vis Allen IN Vis Allen
IS Charnière externe cachée IS Charnière externe cachée
J Poignée J Poignée
L Protection anticorrosion L Protection anticorrosion
Support de carte de circuit imprimé LH Support de carte de circuit imprimé LH
Plaques de montage M Plaques de montage M
Support de mât MH Support de mât MH
P Kit d'étanchéité P Kit d'étanchéité
P 60 Bureau, profondeur 60 mm P 60 Bureau, profondeur 60 mm
P 90 Bureau, profondeur 90 mm P 90 Bureau, profondeur 90 mm
Système de poignée de profil PR Système de poignée de profil PR
Q Elément de support transversal Q Elément de support transversal
Panneau arrière RS avec charnière Panneau arrière RS avec charnière
Charnières S Charnières S
Pieds à clipser SF Pieds à clipser SF
Housse de protection SH Housse de protection SH
ST Serrure avec clé ST Serrure avec clé
Connecteurs SV Snap-in Connecteurs SV Snap-in
Connecteur SZ Latch avec verrou Connecteur SZ Latch avec verrou
T Rails de support pour terminaux série T Rails de support pour terminaux série
Espace clavier/souris TM Espace clavier/souris TM
V Fermeture à vis avec fente V Vis / fermeture avec fente
VR Panneau arrière vissé VR Panneau arrière vissé
Fermeture à vis avec douille Fermeture à vis avec douille triangulaire
Connexion murale WA Connexion murale WA
Kit de montage d'angle WM Kit de montage d'angle WM
X Fermeture à vis avec X Vis / fermeture à tête carrée
Fermeture Y avec épingle Fermeture Y avec épingle
Fermeture Z avec goupille et serrure Fermeture Z avec goupille et serrure
ZL Cal ZL Cal
67 Indice de protection IP 67 67 Indice de protection IP 67
Indice de protection IP 69K Indice de protection IP 69K
Principe
Système fermé avec accès facile aux composants pour les moyennes et grandes entreprises Charges importantes
Informations complémentaires
Réglage facile du système
Composants en fonte ductile haute résistance
Adaptateur de feu de signalisation disponible pour équerre
Boîtiers de commande ROLEC compatibles : commandCASE, topVISION, multiVISION
Matériaux/Surface
Composants du système : aluminium et fonte ductile haute résistance
Revêtement en poudre, RAL 7040, cendres de pyrite
Option : couleurs spéciales
Profilé de support : acier étiré
Revêtement en poudre, RAL 7035, gris clair
Option : couleurs spéciales
Soufflet : PVC, RAL 7035, gris clair
Câbles de guidage
Convient par exemple pour : Câble HDMI, câble USB, etc., non compatible avec les prises DVI.
Indice de protection
IP 54 / EN 60529
Couple de serrage pour les fixations par vis avec bague coupante
30 Nm = 3 kg/m
