Gamintojas: Rolec

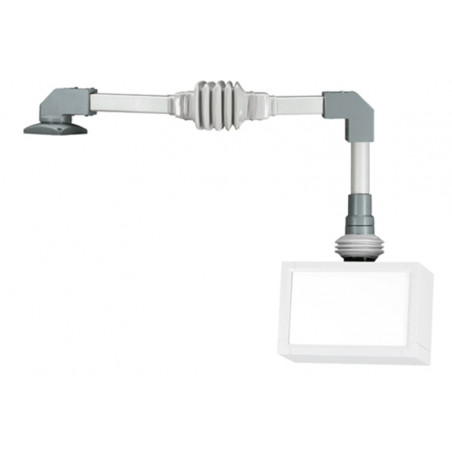

QUADRO-80 - Palaikymo ginklų sistema

QUADRO-80 pavadinimas kilęs iš 80 mm skersmens kvadratinių plieninių vamzdžių, kurie sudaro šios sistemos pagrindą. Specialios kaliojo ketaus komponentų savybės užtikrina didesnę nei vidutinę apkrovą. Jungtis su plieniniais profiliais taip pat užtikrina išskirtinai aukštą bendrą sistemos statiką. Pažangios technologijos leidžia QUADRO montuoti labai greitai ir lengvai, tiesiai vietoje. Jungiamieji komponentai turi sukimosi ribotuvą. Indikatoriaus lemputės adapteris užbaigia platų gaminių asortimentą. Tinkami valdymo korpusai yra „commandCASE“, „topVISION“ ir „multiVISION“.


Sistemos komponentai

Tipas Dalinio numeris Svoris (g) Medžiaga
Įspaudžiama jungtis 147.005.700 center;">15700 GGG Atsisiųsti
Susietas sieninis 147.010.200 9450 GGG Atsisiųsti
Tarpinė jungtis 147.015.200 center;">10000 GGG Atsisiųsti
Kampinis laikiklis 147.020.700 center;">2400 Al Atsisiųsti
Poraštė 147.030.200 center;">7000 GGG Atsisiųsti

Nešėjo profilis

Tipas Dalies Nr. Svoris (g) Medžiaga Atraminio profilio ilgis
Kvadratinis profilis 500 mm 144.040.500 4650 Fe 500 Atsisiųsti
Kvadratinis profilis 1000 mm 144.041.000 9300 Fe 1000 Atsisiųsti
Kvadratinis profilis 1500 mm 144.041.500 center;">13950 Fe 1500 Atsisiųsti
Kvadratinis profilis 2000 mm 144.042.000 18600 Fe 2000 Atsisiųsti

Pritaikymas

Atsisiųsti
Tipas Dalinio Nr. Svoris (g) Medžiaga
30/60 laipsnių pakreipimo adapteris 140.045.000 1100 Al
Signalo žibinto pritaikymas 147.020.701 80 Al Atsisiųsti

Jungtis

Tipas Dalinio Nr. Svoris (g) Medžiaga
P lygiavimo jungtis 147.025.202 2900 Al/PA Atsisiųsti
Jungtis 147.025.700 3100 Al centre;">Atsisiųsti
Kampinė jungtis 147.035.700 6550 Al Atsisiųsti
Išorinis laikiklis Išorinis laikiklis
B Gnybtų juostelės laikiklis B Gnybtų juostelės laikiklis
BF baterijų skyrius BF baterijų skyrius
C Spalvotos juostelės, dengiančios perdangas C Spalvotos juostelės / dengiančios perdangos
D Silikono dangtelio tarpiklis D Silikono dangtelio tarpiklis
DA aliuminio galiniai dangteliai DA aliuminio galiniai dangteliai
DH dangčio laikiklis DH dangčio laikiklis
DP POM viršeliai DP POM dangteliai
DV Double Bit Lock DV Double Bit Lock
EMC ekranavimas EMC ekranavimas
EP elektrolitinis poliravimas EP elektrolitinis poliravimas
F Lipnus priekinis skydelis F Lipnus priekinis skydelis
FE vaizdo ieškiklis FE vaizdo ieškiklis
H Rankinis varžtas H Rankinis varžtas
HG multiPANEL laikiklis HG multiPANEL laikiklis
HS atraminis vyris HS atraminis vyris
Aš tvarkau sistemą Aš tvarkau sistemą
ID Integruotos viršelio rankenos ID Integruotos viršelio rankenos
vidinis šešiakampis varžtas IN šešiabriaunis varžtas
IS paslėptas išorinis vyris IS paslėptas išorinis vyris
J Rankena J Rankena
L Apsauga nuo korozijos L Apsauga nuo korozijos
LH spausdintinės plokštės laikiklis LH spausdintinės plokštės laikiklis
M montavimo plokštės M montavimo plokštės
MH stiebo laikiklis MH stiebo laikiklis
P Sandarinimo rinkinys P Sandarinimo rinkinys
P 60 Darbalaukis, gylis 60 mm P 60 Darbalaukis, gylis 60 mm
P 90 Darbalaukis, gylis 90 mm P 90 Darbalaukis, gylis 90 mm
PR profilio rankenos sistema PR profilio rankenos sistema
Q Atraminis elementas, skersinis Q Atraminis elementas, skersinis
RS galinis skydelis su vyriais RS galinis skydelis su vyriais
S vyriai S vyriai
SF prisegamos pėdelės SF prispaudžiamos pėdelės
SH apsauginis dangtelis SH apsauginis dangtelis
ST užraktas su raktu ST užraktas su raktu
SV Snap-in jungtys SV papildomos jungtys
SZ skląsčio jungtis su užraktu SZ skląsčio jungtis su užraktu
T Serijinių gnybtų atraminiai bėgiai T nuosekliųjų gnybtų atraminiai bėgiai
TM klaviatūros / pelės tarpas TM klaviatūros / pelės tarpas
V Sraigtinis uždarymas su anga V Varžtinis / uždarymas su anga
VR Prisukamas galinis skydelis VR prisukamas galinis skydelis
W Užsegimas srieginiu lizdu W Užsegimas / sriegiklis su trikampiu lizdu
WA Wall Connection WA sienos jungtis
WM kampinis tvirtinimo rinkinys WM kampinis tvirtinimo rinkinys
X Sraigtinis uždarymas su X Sraigtas / uždarymas su kvadratine galvute
Y Užsegimas smeigtuku Y Užsegimas smeigtuku
Z Užsegimas smeigtuku ir užraktu Z Užsegimas smeigtuku ir užraktu
ZL Cal ZL Cal
67 IP 67 apsaugos įvertinimas 67 IP 67 apsaugos įvertinimas
69K IP apsaugos įvertinimas 69K 69K IP apsaugos įvertinimas 69K
Principas
Uždara sistema su lengva prieiga prie sistemos komponentų, skirta vidutinio ir sunkaus svorio objektams apkrovos
Daugiau informacijos
Lengvas sistemos reguliavimas
Didelę apkrovą atlaikantys kaliojo ketaus komponentai
Signalinių lempų adapteris kampiniam laikikliui
Tinka ROLEC valdymo korpusams: commandCASE, topVISION, multiVISION
Medžiaga / paviršius
Sistemos komponentai: aliuminis ir labai patvarus kaliojo ketaus
Miltelinė danga, RAL 7040 pirito pelenai
Pasirinktinai: specialios spalvos
Atraminis profilis: temptas plienas
Miltelinė danga, RAL 7035 šviesiai pilka
Pasirinktinai: specialios spalvos
Silfonas: PVC, RAL 7035 šviesiai pilka
Kreipiamųjų kabelių
Tinka, pvz. HDMI, USB jungiamasis kabelis ir kt. netinka DVI kištukams.
Apsaugos klasė
IP 54 / EN 60529
Varžtinių jungčių su pjovimo žiedu priveržimo momentas
30 Nm = 3 kg/m
mažiau
Skaityk daugiau
