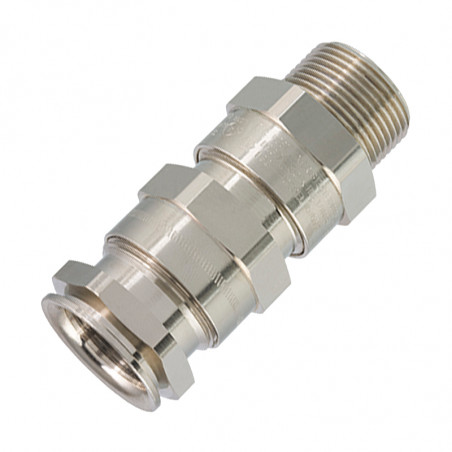

ADE-1F2 DS - kovové kabelové průchodky s dvojitým těsněním pro nepřerušovaný drát

Dvojité těsnění ADE-1F2 DS - pro nepancéřovaný kabel

Technické údaje

Zamýšlené použití:

Provozní teplota:
Certifikát ATEX:

Nepancéřovaný kabel, plochý kabel,
Námořní kabel typu P
-60 °C až +140 °C
INERIS12ATEX0032X
Zóny 1 a 2, skupiny IIA, IIB a IIC
Zóny 21 a 22, skupiny IIIA, IIIB a IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
/>I M2 / Ex db I / Ex eb I; důlní aplikace
Mosaz nebo bronz: velikosti ADE 8 až 17; NPT 1” až 4”; ISO 32 až 110
Nerezová ocel: velikosti ADE 8 až 17; NPT 3/8” až 4”; ISO 16 až 110
Certifikát IECEx: IECEx INE 12.0025X
Zóny 1 a 2, skupiny IIA, IIB a IIC
Zóny 21 a 22, skupiny IIIA, IIIB a IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; důlní aplikace
Mosaz nebo bronz: velikosti ADE 8 až 17; NPT od 1” do 4”; ISO 32 až 110
Nerezová ocel: velikosti ADE 8 až 17; NPT 3/8” až 4”; ISO 16 až 110
Další certifikáty:



 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 až 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
Námořní průmysl:


 ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
V souladu s DTS-01:1991
Certifikace UL: 3DJN E310130, Třída I, Zóna 2*, AEx e II, EX e II
Velikosti ADE 3 až 17, ½” až 4” NPT nebo ISO 20 až 110 s nepancéřovanými kabely typu ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3DJN E310130, Třída I, Zóna 2*, AEx e II, EX e II
Velikosti ADE 3 až 17, ½” až 4” NPT nebo ISO 20 až 110 s nepancéřovanými kabely typů ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Třída I Zóna 2*, AE|x e II, Ex e II
Velikosti ADE 3 až 17, ½” až 4” NPT nebo ISO 20 až 110 s nepancéřovaným lodním kabelem.









1) Lze použít v divizi 2 za předpokladu, že kryt neobsahuje žádné jiskřící součásti.

Provedení

Průchodka je vyrobena z poniklované mosazi se zvýšenou
odolností proti korozi. Alternativně jsou k dispozici také verze vyrobené z nerezové oceli AISI316, bronzu nebo hliníku. Pro hliník a nerezovou ocel se doporučuje použití vhodného maziva.
Vlastnosti

1. Ohnivzdorné těsnění na vnějším plášti kabelu.
2. Těsnění proti vlivům prostředí s řízeným mechanismem prodlužování kabelu.
3. Další svorky pro snížení tlaku na kabely (volitelné).


Kódy a rozměry


* Pro zaoblené hrany vynásobte ploché rozměry číslem 1,1.


Řada Závit Rozsah Materiál Možnost
ADE2 M25 3 NPN
0 = XS NPN = poniklovaná mosaz K1 = Sada 1
1 = S SSN = nerezová ocel K2 = Sada 2
2 = M BZN = hnědá K3 = Sada 3
3 = L ALN = hliník
(kromě skupiny 1)		 PRÁZDNÉ = žádné možnosti


Sada možností
K1 K2 K3
Matice
Zelená kompozitní podložka
 Matice
Zelená kompozitní podložka
 Matice
Zelená kompozitní podložka
 Matice
Zelená kompozitní podložka
Broušená vroubkovaná podložka

ADE2M200NPN 17 M50 M90
Tabulka výběru ADE2 Rozměry ADE2 Kód ISO Kód ISO CAPRI Kód NPT Kód NPT CAPRI
Velikost závitu Kód těsnění
Rozsah těsnění ISO/NPT A B L
(délka)
ISO NPT Externí škrcení
MIN-MAX
M12 3 4,5-8,0 17 17 42,0 ADE2M123NPN CAP826404V1
M16 2 4,5–8,5 17 19 42,0 ADE2M162NPN CAP826594V1
M16 3 7,0–12,0 19 19 47,0 ADE2M163NPN CAP826504V1
M20 1/2" 0 2,7–5,5 15 24 42,0 CAP826664V1 ADE2N0500NPN CAP828664V1
M20 1/2" 1 4,5–8,5 24 42,0 ADE2M201NPN CAP826674V1 ADE2N0501NPN CAP828674V1
M20 1/2" 2 7,0–12,0 19 24 47,0 ADE2M202NPN CAP826694V1 ADE2N0502NPN CAP828694V1
M20 1/2" 3 10,0–16,0 (15,5) 24 24 54,0 ADE2M203NPN CAP826604V1 ADE2N0503NPN CAP828604V1
M25 3/4" 1 7,0–12,0 19 30 47,0 ADE2M251NPN CAP826774V1 ADE2N0751NPN CAP828774V1
M25 3/4" 2 10,0–16,0 24 30 54,0 ADE2M252NPN CAP826794V1 ADE2N0752NPN CAP828794V1
M25 3/4" 3 13,5–20,5 30 30 63,0 ADE2M253NPN CAP826704V1 ADE2N0753NPN CAP828704V1
M32 1" 3 18,0–27,5 (26,0) 41 41 79,0 ADE2M323NPN CAP826884V1 ADE2N1003NPN CAP828804V1
M40 1¼" 3 18,0–27,5 (26,0) 48 48 86,0 ADE2M402NPN CAP826994V1 ADE2N1252NPN CAP828994V1
M50 1½" 2 29,0–41,0 55 55 90,0 ADE2M501NPN CAP827004V1 ADE2N1501NPN CAP829004V1
2" 2 35,0–48,0 64 64 90,0 ADE2N2002NPN CAP829294V1
3 35,0–45,0 64 64 99,0 ADE2M502NPN CAP827084V1
M63 2" 3 42,0–56,0 (53,0) 72 72 106,0 ADE2M633NPN CAP827204V1 ADE2N2003NPN CAP829204V1
M75 2½" 3 50,0–65,0 (62,5) 85 85 119,0 ADE2M753NPN CAP827304V1 ADE2N2503NPN CAP829404V1
3" 2 58,0–74,0 95 95 123,0 ADE2M902NPN CAP827594V1 ADE2N3002NPN CAP829594V1
M90 3" 3 66,0–83,0 (78,0) 110 110 139,0 ADE2M903NPN CAP827504V1 ADE2N3003NPN CAP829504V1
M110 3½" 2 75,0–93,0 (92,0) 120 120 139,0 ADE2M1102NPN CAP827604V1 ADE2N3502NPN CAP829604V1
M110 4" 3 85,0–104,0 135 135 156,0 ADE2M1103NPN CAP827704V1 ADE2N4003NPN CAP829704V1
