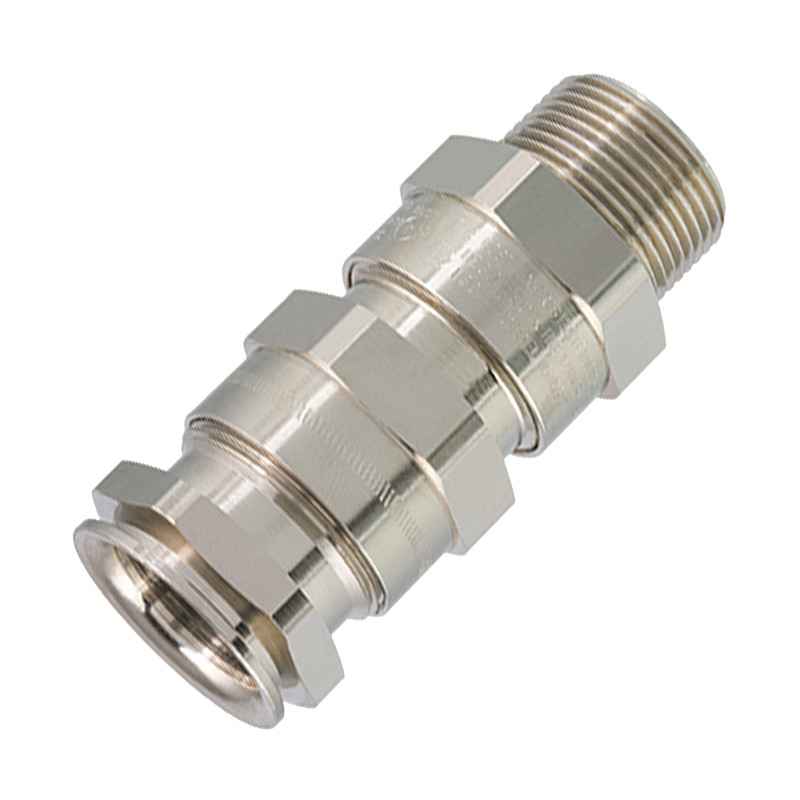

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Eaton / CEAG

ADE-1F2 DS - Dupla tömítésű fém kábelcsatlakozók erősítetlen kábelhez

ADE-1F2 DS dupla tömítés - páncélozatlan kábelhez

Műszaki adatok

Rendeltetésszerű használat:

Üzemi hőmérséklet:
ATEX tanúsítvány:

Páncélozatlan kábel, lapos kábel,
P típusú tengeri kábel
-60°C és +140°C között
INERIS12ATEX0032X
1. és 2. zóna, IIA, IIB és IIC csoport
21. és 22. zóna, IIIA, IIIB és IIIC csoport
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
/>I M2 / Ex db I / Ex eb I; bányászati ​​alkalmazások
Sárgaréz vagy bronz: ADE méretek 8-tól 17-ig; NPT 1”-től 4”-ig; ISO 32-től 110-ig
Rozsdamentes acél: ADE méretek 8-tól 17-ig; NPT 3/8”-től 4”-ig; ISO 16-tól 110-ig
IECEx tanúsítvány: IECEx INE 12.0025X
1. és 2. zóna, IIA, IIB és IIC csoport
21. és 22. zóna, IIIA, IIIB és IIIC csoport
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; bányászati ​​alkalmazások
Sárgaréz vagy bronz: ADE méretek 8-tól 17-ig; NPT 1”-től 4”-ig; ISO 32-től 110-ig
Rozsdamentes acél: ADE méretek 8-tól 17-ig; NPT 3/8”-tól 4”-ig; ISO 16-tól 110-ig
Egyéb tanúsítványok:



 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249-től 0256-ig
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
Tengerészeti ipar:


 ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Megfelel a DTS-01:1991 szabványnak
UL tanúsítvánnyal rendelkezik: 3DJN E310130, I. osztály, 2. zóna*, AEx e II, EX e II
ADE méretek 3-tól 17-ig, ½”-től 4”-ig NPT vagy ISO 20-tól 110-ig páncélozatlan ITC, MV, PLTC, TC-ER, TC-ER-HL, TC típusú kábelekkel.

3DJN E310130, I. osztály, 2. zóna*, AEx e II, EX e II
ADE méretek 3-tól 17-ig, ½”-től 4”-ig NPT vagy ISO 20-tól 110-ig páncélozatlan ITC, MV, PLTC, TC-ER, TC-ER-HL, TC típusú kábelekkel.

3LRC E314047 I. osztály, 2. zóna*, AE|x e II, Ex e II
ADE méretek 3-tól 17-ig, ½”-től 4”-ig NPT vagy ISO 20-tól 110-ig páncélozatlan tengeri kábellel.









1) Használható a 2. kategóriában, feltételezve, hogy a tokozat nem tartalmaz szikrázó alkatrészeket.

Kialakítás

A tömszelence nikkelezett sárgarézből készült, fokozott
korrózióállósággal. Alternatív megoldásként
AISI316 rozsdamentes acélból, bronzból vagy alumíniumból készült változatok is kaphatók.
Alumínium és rozsdamentes acél esetén megfelelő kenőanyag használata ajánlott.
Jellemzők

1. Lángálló tömítés a külső kábelköpenyen.
2. Környezetbarát tömítés szabályozott kábelhosszabbító mechanizmussal.
3. További bilincsek a kábelekre nehezedő nyomás csökkentése érdekében (opcionális).


Kódok és méretek


* Lekerekített élek esetén szorozza meg a sík méreteket 1,1-gyel.


Sorozat Menet Tartomány Anyag Opció
ADE2 M25 3 NPN
0 = XS NPN = nikkelezett sárgaréz K1 = 1. készlet
1 = S SSN = rozsdamentes acél K2 = 2. készlet
2 = M BZN = barna K3 = 3. készlet
3 = L ALN = alumínium
(kivéve az 1. csoportot)		 ÜRES = nincsenek opciók


Választható elemek halmaza
K1 K2 K3
Anya
Zöld kompozit alátét
 Anya
Zöld kompozit alátét
 Anya
Zöld kompozit alátét
 Anya
Zöld
kompozit
alátét
Csiszolt
fogazott
alátét

ADE2M200NPN 17 M50 M90
ADE2 kiválasztási táblázat ADE2 méretek ISO kód CAPRI ISO kód NPT kód CAPRI NPT kód
Menetméret Tömítés
Kód		 ISO/NPT tömítési tartomány A B L
(hossz)
ISO NPT Külső fojtás
MIN-MAX
M12 3 4,5-8,0 17 17 42.0 ADE2M123NPN CAP826404V1
M16 2 4.5-8.5 17 19 42.0 ADE2M162NPN CAP826594V1
M16 center;">3 7.0-12.0 19 19 47.0 ADE2M163NPN CAP826504V1
M20 1/2" 0 2,7-5,5 15 24 42,0 CAP826664V1 ADE2N0500NPN CAP828664V1
M20 1/2" 1 4,5-8,5 24 42,0 ADE2M201NPN CAP826674V1 ADE2N0501NPN CAP828674V1
M20 1/2" 2 7.0-12.0 19 24 47.0 ADE2M202NPN CAP826694V1 ADE2N0502NPN CAP828694V1
M20 1/2" 3 10.0-16.0 (15.5) 24 24 54.0 ADE2M203NPN CAP826604V1 ADE2N0503NPN CAP828604V1
M25 3/4" 1 7.0-12.0 19 30 47.0 ADE2M251NPN CAP826774V1 ADE2N0751NPN center;">CAP828774V1
M25 3/4" 2 10.0-16.0 24 30 54.0 ADE2M252NPN CAP826794V1 ADE2N0752NPN CAP828794V1
M25 3/4" 3 13,5-20,5 30 30 30 63.0 ADE2M253NPN CAP826704V1 ADE2N0753NPN CAP828704V1
M32 1" 3 18.0-27.5 (26.0) 41 41 79.0 ADE2M323NPN CAP826884V1 ADE2N1003NPN CAP828804V1
M40 1¼" 3 18,0-27,5 (26,0) 48 48 86,0 ADE2M402NPN CAP826994V1 ADE2N1252NPN CAP828994V1
M50 1½" 2 29,0-41,0 55 55 90,0 ADE2M501NPN CAP827004V1 ADE2N1501NPN CAP829004V1
2" 2 35,0-48,0 64 64 64 90.0 ADE2N2002NPN CAP829294V1
3 35.0-45.0 64 64 99.0 ADE2M502NPN CAP827084V1
M63 2" 3 42,0-56,0 (53,0) 72 72 106,0 ADE2M633NPN CAP827204V1 ADE2N2003NPN CAP829204V1
M75 2½" 3 50,0-65,0 (62,5) 85 85 119,0 ADE2M753NPN CAP827304V1 ADE2N2503NPN CAP829404V1
3" 2 58,0-74,0 95 95 123,0 123,0 ADE2M902NPN CAP827594V1 ADE2N3002NPN CAP829594V1
M90 3" 3 66,0-83,0 (78,0) 110 110 139.0 ADE2M903NPN CAP827504V1 ADE2N3003NPN CAP829504V1
M110 3½" 3½" 2 75,0-93,0 (92,0) 120 120 139,0 ADE2M1102NPN CAP827604V1 ADE2N3502NPN CAP829604V1
M110 4" 3 85,0-104,0 135 135 156,0 ADE2M1103NPN CAP827704V1 ADE2N4003NPN CAP829704V1
