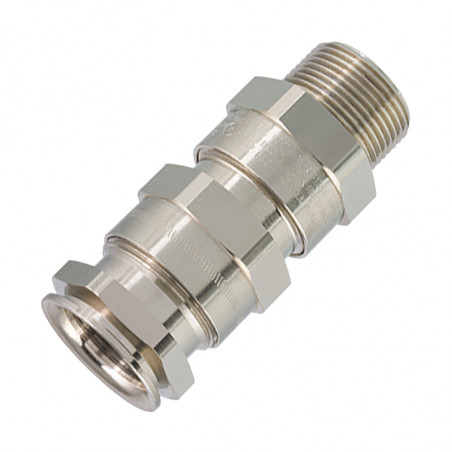

ADE-1F2 DS - metalo kabelių liaukos su dviguba sandarikliu nepertraukiamam laidui
ADE-1F2 DS - metalo kabelių liaukos su dviguba sandarikliu nepertraukiamam laidui

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

ADE-1F2 DS - metalo kabelių liaukos su dviguba sandarikliu nepertraukiamam laidui

ADE-1F2 DS dvigubas sandariklis – nešarvuotam kabeliui

Techniniai duomenys

Paskirtis:

Darbinė temperatūra:
ATEX sertifikatas:

Nešarvuotas kabelis, plokščias kabelis,
P tipo jūrinis kabelis
-60 °C iki +140 °C
INERIS12ATEX0032X
1 ir 2 zonos, IIA, IIB ir IIC grupės
21 ir 22 zonos, IIIA, IIIB ir IIIC grupės
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
/>I M2 / Ex db I / Ex eb I; kasybos pritaikymas
Žalvaris arba bronza: ADE dydžiai nuo 8 iki 17; NPT 1” iki 4”; ISO 32–110
Nerūdijantis plienas: ADE dydžiai nuo 8 iki 17; NPT 3/8” iki 4”; ISO 16–110
IECEx sertifikatas: IECEx INE 12.0025X
1 ir 2 zonos, IIA, IIB ir IIC grupės
21 ir 22 zonos, IIIA, IIIB ir IIIC grupės
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; kasybos reikmėms
Žalvaris arba bronza: ADE dydžiai nuo 8 iki 17; NPT nuo 1 colio iki 4 colių; ISO 32–110
Nerūdijantis plienas: ADE dydžiai nuo 8 iki 17; NPT 3/8”–4”; ISO 16–110
Kiti sertifikatai:



 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249–0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
Jūrų pramonė:


 ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Atitinka DTS-01:1991
UL sertifikuota: 3DJN E310130, I klasė, 2 zona*, AEx e II, EX e II
ADE dydžiai nuo 3 iki 17, nuo ½ colio iki 4 colio NPT arba nuo ISO 20 iki 110 su nešarvuotais ITC, MV, PLTC, TC-ER, TC-ER-HL, TC tipo kabeliais.

3DJN E310130, I klasė, 2 zona*, AEx e II, EX e II
ADE dydžiai nuo 3 iki 17, nuo ½ iki 4 colių NPT arba nuo ISO 20 iki 110 su nešarvuotais kabeliais, kurių tipai ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 I klasė, 2 zona*, AE|x e II, Ex e II
ADE dydžiai nuo 3 iki 17, nuo ½ iki 4 colių NPT arba nuo ISO 20 iki 110 su nešarvuotu jūriniu kabeliu.









1) Galima naudoti 2 poskyryje, jei korpuse nėra jokių kibirkštis sukeliančių komponentų.

Konstrukcija

Liežuvėlis pagamintas iš nikeliuoto žalvario, pasižyminčio padidintu atsparumu korozijai. Taip pat galimos versijos iš AISI316 nerūdijančio plieno, bronzos arba aliuminio.
Aliuminiui ir nerūdijančiam plienui rekomenduojama naudoti tinkamą tepalą.
Savybės

1. Ugniai atsparus sandariklis ant išorinio kabelio apvalkalo.
2. Aplinkosauginis sandariklis su valdomu kabelio prailginimo mechanizmu.
3. Papildomi spaustukai, skirti sumažinti slėgį kabeliams (pasirinktinai).


Kodai ir matmenys


* Jei kraštai apvalūs, plokščius matmenis padauginkite iš 1,1.


Serija Siūlas Diapazonas Medžiaga Pasirinkimas
ADE2 M25 3 NPN
0 = XS NPN = nikeliuotas žalvaris K1 = 1 rinkinys
1 = S SSN = nerūdijantis plienas K2 = 2 rinkinys
2 = M BZN = ruda K3 = 3 rinkinys
3 = L ALN = aliuminis
(išskyrus 1 grupę)		 TUŠČIA = nėra parinkčių


Pasirinkimų rinkinys
1 pradžią 2 pradžią 3 pradžią
Veržlė
Žalia kompozicinė poveržlė
 Veržlė
Žalia kompozicinė poveržlė
 Veržlė
Žalia kompozicinė poveržlė
 Veržlė
Žalia
kompozitinė
poveržlė
Šlifuota
Dantuota
poveržlė

ADE2M200NPN 17 M50 M90
ADE2 pasirinkimo lentelė ADE2 matmenys ISO kodas CAPRI ISO kodas NPT kodas NPT kodas CAPRI
Sriegio dydis Sandarinimo
Kodas		 ISO/NPT sandarinimo diapazonas A B L
(ilgis)
ISO NPT Išorinis droselio valdymas
MIN-MAX
M12 3 4,5–8,0 17 17 42,0 ADE2M123NPN CAP826404V1
M16 2 4,5–8,5 17 19 42.0 ADE2M162NPN CAP826594V1
M16 center;">3 7,0–12,0 19 19 47,0 ADE2M163NPN CAP826504V1
M20 1/2" 0 2,7–5,5 15 24 42,0 CAP826664V1 ADE2N0500NPN CAP828664V1
M20 1/2" 1 4,5–8,5 24 42,0 ADE2M201NPN CAP826674V1 ADE2N0501NPN CAP828674V1
M20 1/2" 2 7.0-12.0 19 24 47,0 ADE2M202NPN CAP826694V1 ADE2N0502NPN CAP828694V1
M20 1/2" 3 10,0–16,0 (15,5) 24 24 54,0 ADE2M203NPN CAP826604V1 ADE2N0503NPN CAP828604V1
M25 3/4" 1 7,0–12,0 19 30 47,0 ADE2M251NPN CAP826774V1 ADE2N0751NPN center;">CAP828774V1
M25 3/4" 2 10,0–16,0 24 30 54,0 ADE2M252NPN CAP826794V1 ADE2N0752NPN CAP828794V1
M25 3/4" 3 13,5–20,5 30 30 63,0 ADE2M253NPN CAP826704V1 ADE2N0753NPN CAP828704V1
M32 1" 3 18,0–27,5 (26,0) 41 41 79,0 ADE2M323NPN CAP826884V1 ADE2N1003NPN CAP828804V1
M40 center;">1¼" 3 18,0–27,5 (26,0) 48 48 86,0 ADE2M402NPN CAP826994V1 ADE2N1252NPN CAP828994V1
M50 1½" 2 29,0–41,0 55 55 90,0 ADE2M501NPN CAP827004V1 ADE2N1501NPN CAP829004V1
2" 2 35,0–48,0 64 64 64 90,0 ADE2N2002NPN CAP829294V1
3 35,0–45,0 64 64 99,0 ADE2M502NPN CAP827084V1
M63 2" 3 42,0–56,0 (53,0) 72 72 106,0 ADE2M633NPN CAP827204V1 ADE2N2003NPN CAP829204V1
M75 2½" 3 50,0–65,0 (62,5) 85 85 119,0 ADE2M753NPN CAP827304V1 ADE2N2503NPN CAP829404V1
3" 2 58,0–74,0 95 95 123,0 123,0 ADE2M902NPN CAP827594V1 ADE2N3002NPN CAP829594V1
M90 3" 3 66,0–83,0 (78,0) 110 110 139.0 ADE2M903NPN CAP827504V1 ADE2N3003NPN CAP829504V1
M110 3½ 3½" 2 75,0–93,0 (92,0) 120 120 139,0 ADE2M1102NPN CAP827604V1 ADE2N3502NPN CAP829604V1
M110 4" 3 85,0–104,0 135 135 156,0 ADE2M1103NPN CAP827704V1 ADE2N4003NPN CAP829704V1
