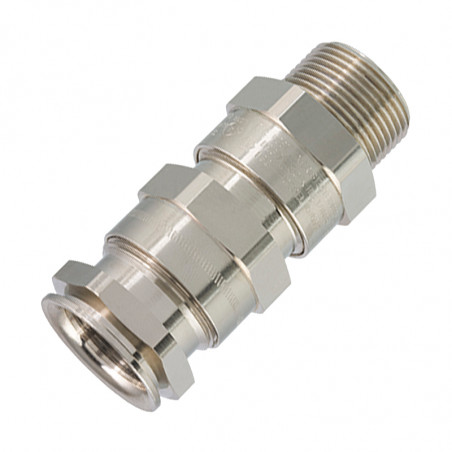

Подвійне ущільнення ADE-1F2 DS - для неброньованого кабелю

Технічні дані

Призначення:

Робоча температура:
Сертифікат ATEX:

Небронйований кабель, плоский кабель,
Морський кабель типу P
від -60°C до +140°C
INERIS12ATEX0032X
Зони 1 та 2, групи IIA, IIB та IIC
Зони 21 та 22, групи IIIA, IIIB та IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
/>I M2 / Ex db I / Ex eb I; застосування в гірничодобувній промисловості
Латунь або бронза: розміри ADE від 8 до 17; NPT від 1” до 4”; ISO 32 до 110
Нержавіюча сталь: розміри ADE від 8 до 17; NPT від 3/8” до 4”; ISO 16 до 110
Сертифікат IECEx: IECEx INE 12.0025X
Зони 1 та 2, групи IIA, IIB та IIC
Зони 21 та 22, групи IIIA, IIIB та IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; застосування в гірничодобувній промисловості
Латунь або бронза: розміри ADE від 8 до 17; NPT від 1” до 4”; ISO 32–110
Нержавіюча сталь: розміри ADE від 8 до 17; NPT від 3/8 до 4 дюймів; ISO 16 до 110
Інші сертифікати:



 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 до 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
Морська промисловість:


 ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Відповідає DTS-01:1991
Сертифіковано UL: 3DJN E310130, Клас I, Зона 2*, AEx e II, EX e II
Розміри ADE від 3 до 17, від ½” до 4” NPT або ISO від 20 до 110 з неброньованими кабелями типу ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3DJN E310130, Клас I, Зона 2*, AEx e II, EX e II
Розміри ADE від 3 до 17, від ½” до 4” NPT або ISO 20 до 110 з неброньованими кабелями типів ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Клас I Зона 2*, AE|x e II, Ex e II
Розміри ADE від 3 до 17, від ½” до 4” NPT або ISO 20 до 110 з неброньованим морським кабелем.









1) Може використовуватися в Розділі 2, за умови, що корпус не містить іскрячих компонентів.

Конструкція

Сальник виготовлений з нікельованої латуні з підвищеною
стійкістю до корозії. Як альтернатива,
також доступні версії з нержавіючої сталі AISI316, бронзи або алюмінію.
Для алюмінію та нержавіючої сталі рекомендується використовувати відповідне мастило.
Характеристики

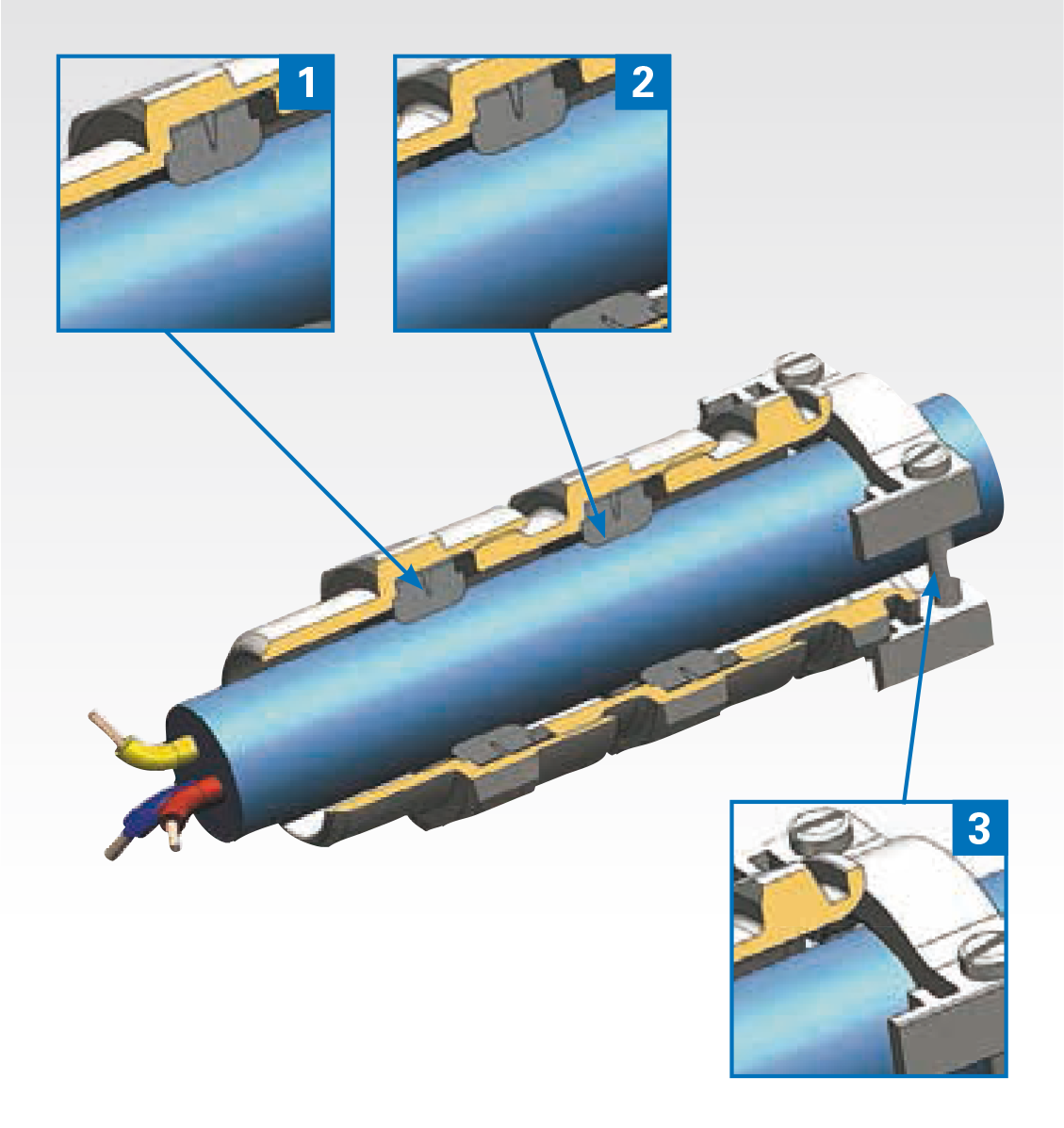

1. Вогнестійке ущільнення на зовнішній оболонці кабелю.
2. Ущільнення, що захищає від впливу навколишнього середовища, з механізмом контрольованого висування кабелю.
3. Додаткові затискачі для зменшення тиску на кабелі (опціонально).


Коди та розміри


* Для заокруглених країв помножте розміри плоскої поверхні на 1,1.


Серія Різьба Діапазон Матеріал Варіант
ADE2 M25 3 NPN
0 = XS NPN = нікельована латунь K1 = Комплект 1
1 = S SSN = нержавіюча сталь K2 = Комплект 2
2 = M BZN = коричневий K3 = Набір 3
3 = L ALN = алюміній
(крім Group 1)		 ПУСТО = без опцій


Набір варіантів
K1 K2 K3
Гайка
Зелена композитна шайба
 Гайка
Зелена композитна шайба
 Гайка
Зелена композитна шайба
 Гайка
Зелена
композитна
шайба
Зубчаста
шайба

ADE2M200NPN 17 M50 M90

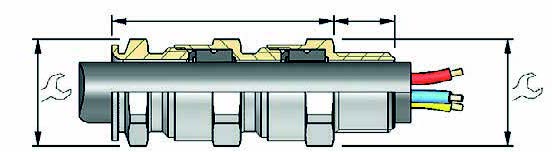

Таблиця вибору ADE2 Розміри ADE2 Код ISO Код ISO CAPRI Код NPT Код NPT CAPRI
Розмір різьби Код ущільнення
Діапазон ущільнень ISO/NPT A B L
(довжина)
ISO NPT Зовнішнє дроселювання
МІН-МАКС
M12 3 4.5-8.0 17 17 42.0 ADE2M123NPN CAP826404V1
M16 2 4.5-8.5 17 19 42.0 ADE2M162NPN CAP826594V1
M16 3 7.0-12.0 19 19 47.0 ADE2M163NPN CAP826504V1
M20 1/2" 0 2.7-5.5 15 24 42.0 CAP826664V1 ADE2N0500NPN CAP828664V1
M20 1/2" 1 4.5-8.5 24 42.0 ADE2M201NPN CAP826674V1 ADE2N0501NPN CAP828674V1
M20 1/2" 2 7.0-12.0 19 24 47.0 ADE2M202NPN CAP826694V1 ADE2N0502NPN CAP828694V1
M20 1/2" 3 10.0-16.0 (15.5) 24 24 54.0 ADE2M203NPN CAP826604V1 ADE2N0503NPN CAP828604V1
M25 3/4" 1 7.0-12.0 19 30 47.0 ADE2M251NPN CAP826774V1 ADE2N0751NPN CAP828774V1
M25 3/4" 2 10.0-16.0 24 30 54.0 ADE2M252NPN CAP826794V1 ADE2N0752NPN CAP828794V1
M25 3/4" 3 13.5-20.5 30 30 63.0 ADE2M253NPN CAP826704V1 ADE2N0753NPN CAP828704V1
M32 1" 3 18.0-27.5 (26.0) 41 41 79.0 ADE2M323NPN CAP826884V1 ADE2N1003NPN CAP828804V1
M40 1¼" 3 18.0-27.5 (26.0) 48 48 86.0 ADE2M402NPN CAP826994V1 ADE2N1252NPN CAP828994V1
M50 1½" 2 29.0-41.0 55 55 90.0 ADE2M501NPN CAP827004V1 ADE2N1501NPN CAP829004V1
2" 2 35.0-48.0 64 64 90.0 ADE2N2002NPN CAP829294V1
3 35.0-45.0 64 64 99.0 ADE2M502NPN CAP827084V1
M63 2" 3 42.0-56.0 (53.0) 72 72 106.0 ADE2M633NPN CAP827204V1 ADE2N2003NPN CAP829204V1
M75 2½" 3 50,0-65,0 (62,5) 85 85 119,0 ADE2M753NPN CAP827304V1 ADE2N2503NPN CAP829404V1
3" 2 58.0-74.0 95 95 123.0 ADE2M902NPN CAP827594V1 ADE2N3002NPN CAP829594V1
M90 3" 3 66.0-83.0 (78.0) 110 110 139.0 ADE2M903NPN CAP827504V1 ADE2N3003NPN CAP829504V1
M110 3½" 2 75.0-93.0 (92.0) 120 120 139.0 ADE2M1102NPN CAP827604V1 ADE2N3502NPN CAP829604V1
M110 4" 3 85.0-104.0 135 135 156.0 ADE2M1103NPN CAP827704V1 ADE2N4003NPN CAP829704V1
