АДЕ-1Ф2 ДС - металне каблове за каблове са двоструким заптивачем за непрекидну жицу
АДЕ-1Ф2 ДС - металне каблове за каблове са двоструким заптивачем за непрекидну жицу

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Eaton / CEAG

АДЕ-1Ф2 ДС - металне каблове за каблове са двоструким заптивачем за непрекидну жицу

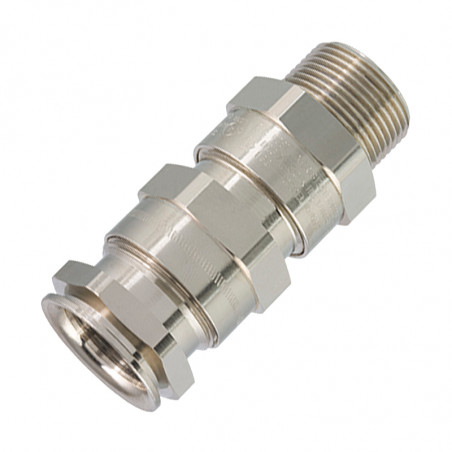

ADE-1F2 DS двоструко заптивање - за неармирани кабл

Технички подаци

Намена:

Радна температура:
ATEX сертификат:

Неоклопљени кабл, равни кабл,
Бродски кабл типа P
-60°C до +140°C
INERIS12ATEX0032X
Зоне 1 и 2, групе IIA, IIB и IIC
Зоне 21 и 22, групе IIIA, IIIB и IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
/>I M2 / Ex db I / Ex eb I; примене у рударству
Месинг или бронза: ADE величине од 8 до 17; NPT 1” до 4”; ISO 32 до 110
Нерђајући челик: ADE величине од 8 до 17; NPT 3/8” до 4”; ISO 16 до 110
IECEx сертификат: IECEx INE 12.0025X
Зоне 1 и 2, групе IIA, IIB и IIC
Зоне 21 и 22, групе IIIA, IIIB и IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; примене у рударству
Месинг или бронза: ADE величине од 8 до 17; NPT од 1” до 4”; ISO 32 до 110
Нерђајући челик: ADE величине 8 до 17; NPT 3/8” до 4”; ISO 16 до 110
Остали сертификати:



 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 до 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
Поморска индустрија:


 ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
У складу са DTS-01:1991
UL сертификовано: 3DJN E310130, Класа I, Зона 2*, AEx e II, EX e II
ADE величине од 3 до 17, ½” до 4” NPT или ISO 20 до 110 са неармираним кабловима типа ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3DJN E310130, Класа I, Зона 2*, AEx e II, EX e II
ADE величине од 3 до 17, ½” до 4” NPT или ISO 20 до 110 са неармираним кабловима типова ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Класа I Зона 2*, AE|x e II, Ex e II
ADE величине од 3 до 17, ½” до 4” NPT или ISO 20 до 110 са неармираним морским каблом.









1) Може се користити у Див. 2, под претпоставком да кућиште не садржи компоненте које изазивају варнице.

Дизајн

Уводник је направљен од никлованог месинга са повећаном отпорношћу на корозију. Алтернативно,
доступне су и верзије направљене од нерђајућег челика AISI316, бронзе или алуминијума.
За алуминијум и нерђајући челик препоручује се употреба одговарајућег мазива.
Карактеристике

1. Заптивање отпорно на ватру на спољашњем омотачу кабла.
2. Заптивање отпорно на утицаје околине са контролисаним механизмом за продужавање кабла.
3. Додатне стезаљке за смањење притиска на каблове (опционо).


Кодови и димензије


* За заобљене ивице, помножите равне димензије са 1,1.


Серија Навој Распон Материјал Опција
ADE2 M25 3 NPN
0 = XS NPN = никловани месинг K1 = Сет 1
1 = S SSN = нерђајући челик K2 = Сет 2
2 = M BZN = браон K3 = Сет 3
3 = L ALN = алуминијум
(осим групе 1)		 ПРАЗНО = нема опција


Скуп избора
K1 K2 K3
Навртка
Зелена композитна подлошка
 Навртка
Зелена композитна подлошка
 Навртка
Зелена композитна подлошка
 Навртка
Зелена композитна подлошка
Брушена назубљена подлошка

ADE2M200NPN 17 M50 M90
Табела избора ADE2 ADE2 Димензије ISO код CAPRI ISO код NPT код NPT код CAPRI
Величина навоја Заптивка
Код		 ISO/NPT асортиман заптивки A B L
(дужина)
ISO NPT Спољашње пригушивање
МИН-МАКС
M12 3 4.5-8.0 17 17 42.0 ADE2M123NPN CAP826404V1
M16 2 4.5-8.5 17 19 42.0 ADE2M162NPN CAP826594V1
M16 3 7.0-12.0 19 19 47.0 ADE2M163NPN CAP826504V1
M20 1/2" 0 2,7-5,5 15 24 42,0 CAP826664V1 ADE2N0500NPN CAP828664V1
M20 1/2" 1 4.5-8.5 24 42.0 ADE2M201NPN CAP826674V1 ADE2N0501NPN CAP828674V1
M20 1/2" 2 7.0-12.0 19 24 47.0 ADE2M202NPN CAP826694V1 ADE2N0502NPN CAP828694V1
M20 1/2" 3 10.0-16.0 (15,5) 24 24 54,0 ADE2M203NPN CAP826604V1 ADE2N0503NPN CAP828604V1
M25 3/4" <тд клас="таб" стил="текст-алyн: центар;">1 <тд клас="таб" стил="текст-алyн: центар;">7.0-12.0 <тд клас="таб" стил="текст-алyн: центар;">19 <тд клас="таб" стил="текст-алyн: центар;">30 <тд клас="таб" стил="текст-алyн: центар;">47.0 <тд клас="таб" стил="текст-алyн: центар;">АДЕ2М251НПН <тд клас="таб" стил="текст-алyн: центар;">ЦАП826774В1 <тд клас="таб" стил="текст-алyн: центар;">АДЕ2Н0751НПН <тд клас="таб" стил="текст-алyн: center;">CAP828774V1
M25 3/4" 2 10.0-16.0 24 30 54.0 ADE2M252NPN CAP826794V1 ADE2N0752NPN CAP828794V1
M25 3/4" 3 13.5-20.5 30 30 63.0 ADE2M253NPN CAP826704V1 ADE2N0753NPN CAP828704V1
M32 1" 3 18.0-27.5 (26.0) 41 41 79.0 ADE2M323NPN CAP826884V1 ADE2N1003NPN CAP828804V1
M40 1¼" 3 18.0-27.5 (26.0) 48 48 86.0 ADE2M402NPN CAP826994V1 ADE2N1252NPN CAP828994V1
M50 1½" 2 29.0-41.0 55 55 90.0 ADE2M501NPN CAP827004V1 ADE2N1501NPN CAP829004V1
2" 2 35.0-48.0 64 64 90,0 ADE2N2002NPN CAP829294V1
3 35,0-45,0 64 64 99.0 ADE2M502NPN CAP827084V1
M63 2" 3 42,0-56,0 (53,0) 72 72 106,0 ADE2M633NPN CAP827204V1 ADE2N2003NPN CAP829204V1
M75 2½" 3 50,0-65,0 (62,5) 85 85 119,0 ADE2M753NPN CAP827304V1 ADE2N2503NPN CAP829404V1
3" 2 58.0-74.0 95 95 123.0 ADE2M902NPN CAP827594V1 ADE2N3002NPN CAP829594V1
M90 3" 3 66.0-83.0 (78.0) 110 110 139.0 ADE2M903NPN CAP827504V1 ADE2N3003NPN CAP829504V1
M110 3½" 2 75.0-93.0 (92.0) 120 120 139.0 ADE2M1102NPN CAP827604V1 ADE2N3502NPN CAP829604V1
M110 4" 3 85.0-104.0 135 135 156.0 ADE2M1103NPN CAP827704V1 АДЕ2Н4003НПН <тд клас="таб" стил="текст-алyн: центар;">ЦАП829704В1
Мање
Опширније

Пошаљите упит

Да ли вас занима овај производ? Да ли су вам потребне додатне информације или појединачне цене?

Контактирајте нас
Питајте производ close
Хвала вам што сте послали поруку. Одговорићемо у најкраћем могућем року.
Питајте производ close
Прегледајте
пошаљите упит

Додај у листу жеља

морате бити пријављени

ADE-1F2 DS двоструко заптивање - за неармирани кабл

Технички подаци

Намена:

Радна температура:
ATEX сертификат:

Неоклопљени кабл, равни кабл,
Бродски кабл типа P
-60°C до +140°C
INERIS12ATEX0032X
Зоне 1 и 2, групе IIA, IIB и IIC
Зоне 21 и 22, групе IIIA, IIIB и IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
/>I M2 / Ex db I / Ex eb I; примене у рударству
Месинг или бронза: ADE величине од 8 до 17; NPT 1” до 4”; ISO 32 до 110
Нерђајући челик: ADE величине од 8 до 17; NPT 3/8” до 4”; ISO 16 до 110
IECEx сертификат: IECEx INE 12.0025X
Зоне 1 и 2, групе IIA, IIB и IIC
Зоне 21 и 22, групе IIIA, IIIB и IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; примене у рударству
Месинг или бронза: ADE величине од 8 до 17; NPT од 1” до 4”; ISO 32 до 110
Нерђајући челик: ADE величине 8 до 17; NPT 3/8” до 4”; ISO 16 до 110
Остали сертификати:



 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 до 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
Поморска индустрија:


 ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
У складу са DTS-01:1991
UL сертификовано: 3DJN E310130, Класа I, Зона 2*, AEx e II, EX e II
ADE величине од 3 до 17, ½” до 4” NPT или ISO 20 до 110 са неармираним кабловима типа ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3DJN E310130, Класа I, Зона 2*, AEx e II, EX e II
ADE величине од 3 до 17, ½” до 4” NPT или ISO 20 до 110 са неармираним кабловима типова ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Класа I Зона 2*, AE|x e II, Ex e II
ADE величине од 3 до 17, ½” до 4” NPT или ISO 20 до 110 са неармираним морским каблом.









1) Може се користити у Див. 2, под претпоставком да кућиште не садржи компоненте које изазивају варнице.

Дизајн

Уводник је направљен од никлованог месинга са повећаном отпорношћу на корозију. Алтернативно,
доступне су и верзије направљене од нерђајућег челика AISI316, бронзе или алуминијума.
За алуминијум и нерђајући челик препоручује се употреба одговарајућег мазива.
Карактеристике

1. Заптивање отпорно на ватру на спољашњем омотачу кабла.
2. Заптивање отпорно на утицаје околине са контролисаним механизмом за продужавање кабла.
3. Додатне стезаљке за смањење притиска на каблове (опционо).


Кодови и димензије


* За заобљене ивице, помножите равне димензије са 1,1.


Серија Навој Распон Материјал Опција
ADE2 M25 3 NPN
0 = XS NPN = никловани месинг K1 = Сет 1
1 = S SSN = нерђајући челик K2 = Сет 2
2 = M BZN = браон K3 = Сет 3
3 = L ALN = алуминијум
(осим групе 1)		 ПРАЗНО = нема опција


Скуп избора
K1 K2 K3
Навртка
Зелена композитна подлошка
 Навртка
Зелена композитна подлошка
 Навртка
Зелена композитна подлошка
 Навртка
Зелена композитна подлошка
Брушена назубљена подлошка

ADE2M200NPN 17 M50 M90
Табела избора ADE2 ADE2 Димензије ISO код CAPRI ISO код NPT код NPT код CAPRI
Величина навоја Заптивка
Код		 ISO/NPT асортиман заптивки A B L
(дужина)
ISO NPT Спољашње пригушивање
МИН-МАКС
M12 3 4.5-8.0 17 17 42.0 ADE2M123NPN CAP826404V1
M16 2 4.5-8.5 17 19 42.0 ADE2M162NPN CAP826594V1
M16 3 7.0-12.0 19 19 47.0 ADE2M163NPN CAP826504V1
M20 1/2" 0 2,7-5,5 15 24 42,0 CAP826664V1 ADE2N0500NPN CAP828664V1
M20 1/2" 1 4.5-8.5 24 42.0 ADE2M201NPN CAP826674V1 ADE2N0501NPN CAP828674V1
M20 1/2" 2 7.0-12.0 19 24 47.0 ADE2M202NPN CAP826694V1 ADE2N0502NPN CAP828694V1
M20 1/2" 3 10.0-16.0 (15,5) 24 24 54,0 ADE2M203NPN CAP826604V1 ADE2N0503NPN CAP828604V1
M25 3/4" <тд клас="таб" стил="текст-алyн: центар;">1 <тд клас="таб" стил="текст-алyн: центар;">7.0-12.0 <тд клас="таб" стил="текст-алyн: центар;">19 <тд клас="таб" стил="текст-алyн: центар;">30 <тд клас="таб" стил="текст-алyн: центар;">47.0 <тд клас="таб" стил="текст-алyн: центар;">АДЕ2М251НПН <тд клас="таб" стил="текст-алyн: центар;">ЦАП826774В1 <тд клас="таб" стил="текст-алyн: центар;">АДЕ2Н0751НПН <тд клас="таб" стил="текст-алyн: center;">CAP828774V1
M25 3/4" 2 10.0-16.0 24 30 54.0 ADE2M252NPN CAP826794V1 ADE2N0752NPN CAP828794V1
M25 3/4" 3 13.5-20.5 30 30 63.0 ADE2M253NPN CAP826704V1 ADE2N0753NPN CAP828704V1
M32 1" 3 18.0-27.5 (26.0) 41 41 79.0 ADE2M323NPN CAP826884V1 ADE2N1003NPN CAP828804V1
M40 1¼" 3 18.0-27.5 (26.0) 48 48 86.0 ADE2M402NPN CAP826994V1 ADE2N1252NPN CAP828994V1
M50 1½" 2 29.0-41.0 55 55 90.0 ADE2M501NPN CAP827004V1 ADE2N1501NPN CAP829004V1
2" 2 35.0-48.0 64 64 90,0 ADE2N2002NPN CAP829294V1
3 35,0-45,0 64 64 99.0 ADE2M502NPN CAP827084V1
M63 2" 3 42,0-56,0 (53,0) 72 72 106,0 ADE2M633NPN CAP827204V1 ADE2N2003NPN CAP829204V1
M75 2½" 3 50,0-65,0 (62,5) 85 85 119,0 ADE2M753NPN CAP827304V1 ADE2N2503NPN CAP829404V1
3" 2 58.0-74.0 95 95 123.0 ADE2M902NPN CAP827594V1 ADE2N3002NPN CAP829594V1
M90 3" 3 66.0-83.0 (78.0) 110 110 139.0 ADE2M903NPN CAP827504V1 ADE2N3003NPN CAP829504V1
M110 3½" 2 75.0-93.0 (92.0) 120 120 139.0 ADE2M1102NPN CAP827604V1 ADE2N3502NPN CAP829604V1
M110 4" 3 85.0-104.0 135 135 156.0 ADE2M1103NPN CAP827704V1 АДЕ2Н4003НПН <тд клас="таб" стил="текст-алyн: центар;">ЦАП829704В1
