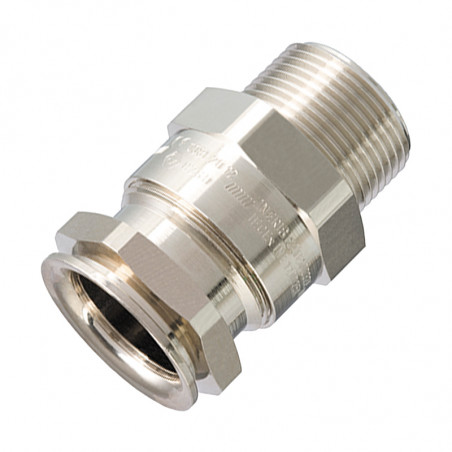

ADE-1F2 - kovové kabelové průchodky pro nepřerušovaný drát

ADE-1F2 pro nepancéřovaný kabel


Technické údaje

Zamýšlené použití:

Provozní teplota:
Certifikát ATEX:



Certifikát IECEx:



Další certifikáty:



Námořní průmysl:


Certifikát UL:

nepancéřovaný kabel, plochý kabel,
námořní kabel typu P

-60 °C až +140 °C
INERIS12ATEX0032X
Zóny 1 a 2, skupiny IIA, IIB a IIC
Zóny 21 a 22, Skupiny IIIA, IIIB a IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
IECEx INE 12.0025X
Zóny 1 a 2, skupiny IIA, IIB a IIC
Zóny 21 a 22, skupiny IIIA, IIIB a IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 až 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
V souladu s DTS-01:1991
3DJN E310130, Třída I, Zóna 11), AEx e II
Velikosti ADE 3 až 8, ½” až 1 ¼” NPT nebo ISO 20 až 40 s TC-ER-HL

3DJN E310130, Třída I, Zóna 2*, AEx e II, EX e II
Velikosti ADE 3 až 17, ½” až 4” NPT nebo ISO 20 až 110 s nepancéřovanými kabely typu ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Třída I Zóna 2*, AE|x e II, Ex e II
ADE velikosti 3 až 17, ½” až 4” NPT nebo ISO 20 až 110 s nepancéřovaným
námořním kabelem.

1) Lze použít v Div. 2 za předpokladu, že kryt neobsahuje žádné jiskry.






Materiál

Průchodka je vyrobena z poniklované mosazi se zvýšenou odolností proti korozi. Alternativně jsou k dispozici také verze z nerezové oceli AISI316, bronzu nebo hliníku.
Pro hliník a nerezovou ocel se doporučuje použití vhodného maziva.
Vlastnosti

1. Těsnění odolné proti ohni na vnějším plášti kabelu.
2. Těsnění proti vlivům prostředí s mechanismem řízeného prodlužování kabelu.
3. Další svorky pro snížení namáhání kabelů (volitelné).


Kódy a rozměry


* Pro zaoblené hrany vynásobte ploché rozměry číslem 1,1.


SSN = nerezová ocel
Řada Závit Rozsah Materiál Možnost
ADE1 M25 3 NPN
0 = XS NPN = poniklovaná mosaz K1 = Sada 1
1 = S K2 = Sada 2
2 = M BZN = hnědá K3 = Sada 3
3 = L ALN = hliník PRÁZDNÉ = žádné možnosti


Sada možností
K1 K2 K3
Matice
Zelená kompozitní podložka
 Matice
Zelená kompozitní podložka
 Matice
Zelená kompozitní podložka
 Matice
Zelená kompozitní podložka
Broušená vroubkovaná podložka

CAP808594V1 CAP808674V1 3
Tabulka výběru ADE1 Rozměry ADE1 Kód ISO Kód ISO CAPRI Kód NPT Kód NPT CAPRI
Velikost závitu Kód těsnění
Rozsah těsnění ISO/NPT A B L
(délka)
ISO NPT Externí škrcení
MIN-MAX
M12 1/4" 3 4,5-8,0 17 17 25,0 ADE1M123NPN CAP806404V1 ADE1N0253NPN CAP808404V1
M16 3/8" 2 4,5–8,5 17 19 25,0 ADE1M162NPN CAP806594V1 ADE1N0382NPN
M16 3/8" 3 7,0–12,0 19 19 27,5 ADE1M163NPN CAP806504V1 ADE1N0383NPN CAP808504V1
M20 1/2" 0 2,8–5,5 15 24 24,0 ADE1M200NPN CAP806664V1 ADE1N0500NPN CAP808664V1
M20 1/2" 1 4,5–8,5 17 24 25,0 ADE1M201NPN CAP806674V1 ADE1N0501NPN
M20 1/2" 2 7,0–12,0 19 24 27,5 ADE1M202NPN CAP806694V1 ADE1N0502NPN CAP808694V1
M20 1/2" 3 10,0–16,0 (15,5) 24 24 32,0 ADE1M203NPN CAP806604V1 ADE1N0503NPN CAP808604V1
M25 3/4" 1 7,0–12,0 19 30 27,5 ADE1M251NPN CAP806774V1 ADE1N0751NPN CAP808774V1
M25 3/4" 2 10,0–16,0 24 30 32,0 ADE1M252NPN CAP806794V1 ADE1N0752NPN CAP808794V1
M25 3/4" 3 13,5–20,5 30 30 36,5 ADE1M253NPN CAP806704V1 ADE1N0753NPN CAP808704V1
M32 1" 3 18,0–27,5 (26,0) 41 41 46,0 ADE1M323NPN CAP806804V1 ADE1N1003NPN CAP808804V1
M40 1½" 2 18,0–27,5 (26,0) 48 48 50,0 ADE1M402NPN CAP806994V1 ADE1N1252NPN CAP808994V1
M40 1¼" 3 23,0–34,0 48 48 50,0 ADE1M403NPN CAP806904V1 ADE1N1253NPN CAP808904V1
M50 1½" 1 29,0–41,0 55 55 52,0 ADE1M501NPN CAP807004V1 ADE1N1501NPN CAP809004V1
M50 2" 2 35,0–45,0 (48,0) 64 64 56,5 ADE1M502NPN CAP807084V1 ADE1N2002NPN CAP809294V1
M63 2" 42,0–56,0 (53,0) 72 72 60,0 ADE1M633NPN CAP807204V1 ADE1N2003NPN CAP809204V1
M75 2½" 3 50,0–65,0 (62,5) 85 85 67,5 ADE1M753NPN CAP807304V1 ADE1N2503NPN CAP809404V1
M90 3" 2 58,0–74,0 95 69,0 ADE1M902NPN CAP807594V1 ADE1N3002NPN CAP809594V1
M90 3" 3 66,0–83,0 (78,0) 110 110 80,0 ADE1M903NPN CAP807504V1 ADE1N3003NPN CAP809504V1
M110 3½" 2 75,0–93,0 (92,0) 120 120 80,0 ADE1M1102NPN CAP807604V1 ADE1N3502NPN CAP809604V1
M110 4" 3 85,0–104,0 135 135 90,0 ADE1M1103NPN CAP807704V1 ADE1N4003NPN CAP809704V1
