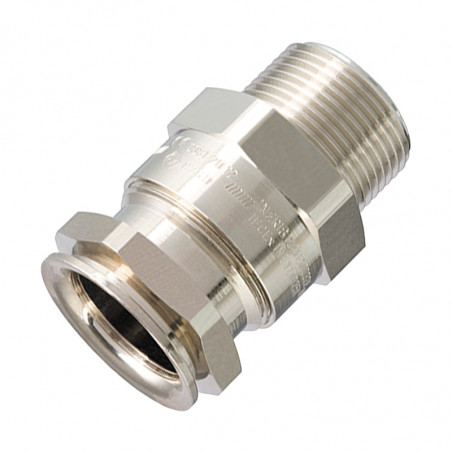

ADE-1F2 - Fém kábelcsatlakozók nem páncélozott kábelhez
ADE-1F2 - Fém kábelcsatlakozók nem páncélozott kábelhez

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Eaton / CEAG

ADE-1F2 - Fém kábelcsatlakozók nem páncélozott kábelhez

ADE-1F2 páncélozatlan kábelhez


Műszaki adatok

Rendeltetett használat:

Üzemi hőmérséklet:
ATEX tanúsítvány:



IECEx tanúsítvány:



Egyéb tanúsítványok:



Tengeripar:


UL tanúsítvány:

páncélozatlan kábel, lapos kábel,
P típusú tengeri kábel

-60°C és +140°C között
INERIS12ATEX0032X
1. és 2. zóna, IIA, IIB és IIC csoport
21. és 22. zóna, IIIA, IIIB és IIIC csoport
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
IECEx INE 12.0025X
1. és 2. zóna, IIA, IIB és IIC csoport
21. és 22. zóna, IIIA, IIIB és IIIC csoport
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 - 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Megfelel a DTS-01:1991 szabványnak
3DJN E310130, I. osztály, 1. zóna1), AEx e II
ADE méretek 3-tól 8-ig, ½”-től 1 ¼”-ig NPT vagy ISO 20-tól 40-ig TC-ER-HL-lel

3DJN E310130, I. osztály, 2. zóna*, AEx e II, EX e II
ADE méretek 3-tól 17-ig, ½”-től 4”-ig NPT vagy ISO 20–110 páncélozatlan ITC, MV, PLTC, TC-ER, TC-ER-HL, TC típusú kábelekkel.

3LRC E314047 I. osztály, 2. zóna*, AE|x e II, Ex e II
ADE méretek 3–17, ½”–4” NPT vagy ISO 20–110 páncélozatlan
tengeri kábellel.

1) Használható a 2. kategória besorolásában, feltételezve, hogy a tokozat nem tartalmaz szikrázó alkatrészeket.






Anyag

A tömszelence nikkelezett sárgarézből készült, fokozott korrózióállósággal. Alternatív megoldásként AISI316 rozsdamentes acél, bronz vagy alumínium változatok is kaphatók.
Alumínium és rozsdamentes acél esetén megfelelő kenőanyag használata ajánlott.
Jellemzők

1. Lángálló tömítés a külső kábelköpenyen.
2. Környezetbarát tömítés szabályozott kábelhosszabbító mechanizmussal.
3. További bilincsek a kábelek terhelésének csökkentésére (opcionális).


Kódok és méretek


* Lekerekített élek esetén szorozza meg a sík méreteket 1,1-gyel.


SSN = rozsdamentes acél
Sorozat Menet Tartomány Anyag Opció
ADE1 M25 3 NPN
0 = XS NPN = nikkelezett sárgaréz K1 = 1. készlet
1 = S K2 = 2. készlet
2 = M BZN = barna K3 = 3. készlet
3 = L ALN = alumínium ÜRES = nincsenek lehetőségek


Választható elemek halmaza
K1 K2 K3
Anya
Zöld kompozit alátét
 Anya
Zöld kompozit alátét
 Anya
Zöld kompozit alátét
 Anya
Zöld
kompozit
alátét
Csiszolt
fogazott
alátét

CAP808594V1 CAP808674V1 3
ADE1 kiválasztási táblázat ADE1 méretek ISO kód CAPRI ISO kód NPT kód CAPRI NPT kód
Menetméret Tömítés
Kód		 ISO/NPT tömítési tartomány A B L
(hossz)
ISO NPT Külső fojtás
MIN-MAX
M12 1/4" 3 4,5-8,0 17 17 25.0 ADE1M123NPN CAP806404V1 ADE1N0253NPN CAP808404V1
M16 3/8" 2 4,5-8,5 17 19 25,0 ADE1M162NPN CAP806594V1 ADE1N0382NPN
M16 3/8" 3 7.0-12.0 19 19 27.5 ADE1M163NPN CAP806504V1 ADE1N0383NPN CAP808504V1
M20 1/2" 0 2,8-5,5 15 24 24,0 ADE1M200NPN CAP806664V1 ADE1N0500NPN CAP808664V1
M20 1/2" 1 4,5-8,5 17 24 25.0 ADE1M201NPN CAP806674V1 ADE1N0501NPN
M20 1/2" 2 7.0-12.0 19 24 27,5 ADE1M202NPN CAP806694V1 ADE1N0502NPN CAP808694V1
M20 1/2" 3 10.0-16.0 (15.5) 24 24 32.0 ADE1M203NPN CAP806604V1 ADE1N0503NPN CAP808604V1
M25 3/4" 1 7.0-12.0 19 30 27.5 ADE1M251NPN CAP806774V1 ADE1N0751NPN CAP808774V1
M25 3/4" 2 10.0-16.0 24 30 32.0 ADE1M252NPN CAP806794V1 ADE1N0752NPN CAP808794V1
M25 3/4" 3 13,5-20,5 30 30 36,5 ADE1M253NPN CAP806704V1 ADE1N0753NPN CAP808704V1
M32 1" 3 18,0-27,5 (26,0) 41 41 46,0 ADE1M323NPN CAP806804V1 ADE1N1003NPN CAP808804V1
M40 1½" 2 18,0-27,5 (26,0) 48 48 50,0 ADE1M402NPN CAP806994V1 ADE1N1252NPN CAP808994V1
M40 1¼" 3 23,0-34,0 48 48 50,0 ADE1M403NPN CAP806904V1 ADE1N1253NPN CAP808904V1
M50 1½" 1 29,0-41,0 55 55 52.0 ADE1M501NPN CAP807004V1 ADE1N1501NPN CAP809004V1
M50 2" 2 35,0-45,0 (48,0) 64 64 56,5 ADE1M502NPN CAP807084V1 ADE1N2002NPN CAP809294V1
M63 2" 42,0-56,0 (53,0) 72 72 60,0 ADE1M633NPN CAP807204V1 ADE1N2003NPN CAP809204V1
M75 2½" 3 50,0-65,0 (62,5) 85 85 67,5 ADE1M753NPN CAP807304V1 ADE1N2503NPN CAP809404V1
M90 3" 2 58,0-74,0 95 95 69.0 ADE1M902NPN CAP807594V1 ADE1N3002NPN CAP809594V1
M90 3" 3 66,0-83,0 (78,0) 110 110 80,0 ADE1M903NPN CAP807504V1 ADE1N3003NPN CAP809504V1
M110 3½" 2 75,0-93,0 (92,0) 120 120 80,0 ADE1M1102NPN CAP807604V1 ADE1N3502NPN CAP809604V1
M110 4" 3 85,0-104,0 135 135 90,0 90,0 ADE1M1103NPN CAP807704V1 ADE1N4003NPN CAP809704V1
