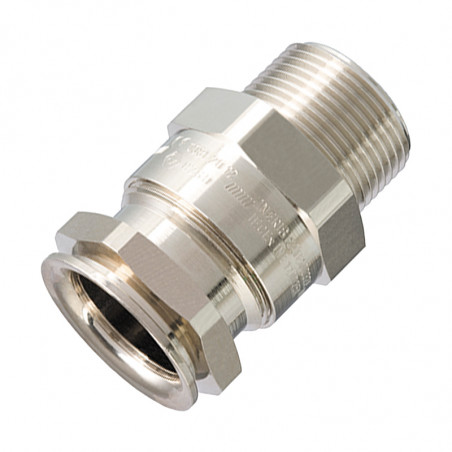

ADE-1F2 - metalo kabelių liaukos nepertraukiamam laidui
ADE-1F2 - metalo kabelių liaukos nepertraukiamam laidui

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

ADE-1F2 - metalo kabelių liaukos nepertraukiamam laidui

ADE-1F2 nešarvuotam kabeliui


Techniniai duomenys

Paskirtis:

Darbinė temperatūra:
ATEX sertifikatas:



IECEx sertifikatas:



Kiti sertifikatai:


Jūrų pramonė:


UL sertifikatas:

nešarvuotas kabelis, plokščias kabelis,
P tipo jūrinis kabelis

-60°C iki +140°C
INERIS12ATEX0032X
1 ir 2 zonos, IIA, IIB ir IIC grupės
21 ir 22 zonos, IIIA, IIIB ir IIIC grupės
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
IECEx INE 12.0025X
1 ir 2 zonos, IIA, IIB ir IIC grupės
21 ir 22 zonos, IIIA, IIIB ir IIIC grupės
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249–0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Atitinka DTS-01:1991
3DJN E310130, I klasė, 1 zona1), AEx e II
ADE dydžiai nuo 3 iki 8, ½ colio iki 1 ¼ colio NPT arba ISO 20–40 su TC-ER-HL

3DJN E310130, I klasė, 2 zona*, AEx e II, EX e II
ADE dydžiai nuo 3 iki 17, ½ colio iki 4 colių NPT arba ISO 20–110 su nešarvuotais ITC, MV, PLTC, TC-ER, TC-ER-HL, TC tipo kabeliais.

3LRC E314047 I klasė, 2 zona*, AE|x e II, Ex e II
ADE dydžiai nuo 3 iki 17, ½ colio iki 4 colio NPT arba ISO nuo 20 iki 110 su nešarvuotu
jūriniu kabeliu.

1) Galima naudoti 2 divizijoje, jei korpuse nėra jokių kibirkštis sukeliančių komponentų.






Medžiaga

Liežuvėlis pagamintas iš nikeliu padengto žalvario, pasižyminčio padidintu atsparumu korozijai. Kaip alternatyva, taip pat galimi AISI316 nerūdijančio plieno, bronzos arba aliuminio variantai.
Aliuminiui ir nerūdijančiam plienui rekomenduojama naudoti tinkamą tepalą.
Savybės

1. Ugniai atsparus sandariklis ant išorinio kabelio apvalkalo.
2. Aplinkai atsparus sandariklis su kontroliuojamu kabelio prailginimo mechanizmu.
3. Papildomi spaustukai, skirti sumažinti kabelių apkrovą (nebūtina).


Kodai ir matmenys


* Jei kraštai apvalūs, plokščius matmenis padauginkite iš 1,1.


SSN = nerūdijantis plienas
Serija Siūlas Diapazonas Medžiaga Pasirinkimas
ADE1 M25 3 NPN
0 = XS NPN = nikeliuotas žalvaris K1 = 1 rinkinys
1 = S K2 = 2 rinkinys
2 = M BZN = ruda K3 = 3 rinkinys
3 = L ALN = aliuminis TUŠČIA = nėra parinkčių


Pasirinkimų rinkinys
K1 K2 K3
Veržlė
Žalia kompozicinė poveržlė
 Veržlė
Žalia kompozicinė poveržlė
 Veržlė
Žalia kompozicinė poveržlė
 Veržlė
Žalia
kompozitinė
poveržlė
Šlifuota
Dantuota
poveržlė

CAP808594V1 CAP808674V1 3
ADE1 pasirinkimo lentelė ADE1 matmenys ISO kodas CAPRI ISO kodas NPT kodas NPT kodas CAPRI
Sriegio dydis Sandarinimo
Kodas		 ISO/NPT sandarinimo diapazonas A B L
(ilgis)
ISO NPT Išorinis droselio reguliavimas
MIN-MAX
M12 1/4" 3 4,5–8,0 17 17 25.0 ADE1M123NPN CAP806404V1 ADE1N0253NPN CAP808404V1
M16 3/8" 2 4,5–8,5 17 19 25,0 ADE1M162NPN CAP806594V1 ADE1N0382NPN
M16 3/8" 3 7,0–12,0 19 19 27,5 ADE1M163NPN CAP806504V1 ADE1N0383NPN CAP808504V1
M20 1/2" 0 2,8–5,5 15 24 24,0 ADE1M200NPN CAP806664V1 ADE1N0500NPN CAP808664V1
M20 1/2" 1 4,5–8,5 17 24 25.0 ADE1M201NPN CAP806674V1 ADE1N0501NPN
M20 1/2" 2 7.0-12.0 19 24 27,5 ADE1M202NPN CAP806694V1 ADE1N0502NPN CAP808694V1
M20 1/2" 3 10,0–16,0 (15,5) 24 24 32,0 ADE1M203NPN CAP806604V1 ADE1N0503NPN CAP808604V1
M25 3/4" 1 7,0–12,0 19 30 27,5 ADE1M251NPN CAP806774V1 ADE1N0751NPN CAP808774V1
M25 3/4" 2 10.0-16.0 24 30 32.0 ADE1M252NPN CAP806794V1 ADE1N0752NPN CAP808794V1
M25 3/4" 3 13,5–20,5 30 30 36,5 ADE1M253NPN CAP806704V1 ADE1N0753NPN CAP808704V1
M32 1 3 18,0–27,5 (26,0) 41 41 46,0 ADE1M323NPN CAP806804V1 ADE1N1003NPN CAP808804V1
M40 1½" 2 18,0–27,5 (26,0) 48 48 50,0 ADE1M402NPN CAP806994V1 center;">ADE1N1252NPN CAP808994V1
M40 1¼" 3 23,0–34,0 48 48 50,0 ADE1M403NPN CAP806904V1 ADE1N1253NPN CAP808904V1
M50 1½" 1 29,0–41,0 55 55 52.0 ADE1M501NPN CAP807004V1 ADE1N1501NPN CAP809004V1
M50 2" 2 35,0–45,0 (48,0) 64 64 56,5 ADE1M502NPN CAP807084V1 ADE1N2002NPN CAP809294V1
M63 2" 42,0–56,0 (53,0) 72 72 60,0 ADE1M633NPN CAP807204V1 ADE1N2003NPN CAP809204V1
M75 2½" 3 50,0–65,0 (62,5) 85 85 67,5 ADE1M753NPN CAP807304V1 ADE1N2503NPN CAP809404V1
M90 3" 2 58,0–74,0 95 95 69,0 ADE1M902NPN CAP807594V1 ADE1N3002NPN CAP809594V1
M90 3 3 66,0–83,0 (78,0) 110 110 80,0 ADE1M903NPN CAP807504V1 ADE1N3003NPN CAP809504V1
center;">M110 3½" 2 75,0–93,0 (92,0) 120 120 80,0 ADE1M1102NPN CAP807604V1 ADE1N3502NPN CAP809604V1
M110 4" 3 85,0–104,0 135 135 90,0 ADE1M1103NPN CAP807704V1 ADE1N4003NPN CAP809704V1
