ADE-1F2 - металеві кабельні залози для безперервного дроту

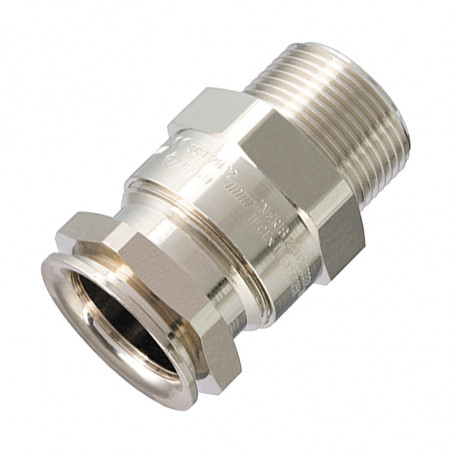

ADE-1F2 для неброньованого кабелю


Технічні дані

Призначення:

Робоча температура:
Сертифікат ATEX:



Сертифікат IECEx:



Інші сертифікати:



Морська промисловість:


Сертифікат UL:

небронйований кабель, плоский кабель,
морський кабель типу P

від -60°C до +140°C
INERIS12ATEX0032X
Зони 1 та 2, групи IIA, IIB та IIC
Зони 21 та 22, Групи IIIA, IIIB та IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
IECEx INE 12.0025X
Зони 1 та 2, групи IIA, IIB та IIC
Зони 21 та 22, групи IIIA, IIIB та IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 до 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Сумісно з DTS-01:1991
3DJN E310130, Клас I, Зона 11), AEx e II
Розміри ADE від 3 до 8, від ½” до 1 ¼” NPT або ISO від 20 до 40 з TC-ER-HL

3DJN E310130, Клас I, Зона 2*, AEx e II, EX e II
Розміри ADE від 3 до 17, від ½” до 4” NPT або ISO від 20 до 110 з неброньованими кабелями типів ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Клас I Зона 2*, AE|x e II, Ex e II
Розміри ADE від 3 до 17, від ½” до 4” NPT або ISO від 20 до 110 з неброньованим морським кабелем.

1) Може використовуватися в Розділі 2, за умови, що корпус не містить іскрячих компонентів.






Матеріал

Сальник виготовлений з нікельованої латуні з підвищеною стійкістю до корозії. Як альтернатива, також доступні версії з нержавіючої сталі AISI316, бронзи або алюмінію.
Для алюмінію та нержавіючої сталі рекомендується використовувати відповідне мастило.
Характеристики

1. Вогнестійке ущільнення на зовнішній оболонці кабелю.
2. Ущільнення, що захищає від впливу навколишнього середовища, з механізмом контрольованого подовження кабелю.
3. Додаткові затискачі для зменшення навантаження на кабелі (необов'язково).


Коди та розміри


* Для заокруглених країв помножте розміри плоскої поверхні на 1,1.


SSN = нержавіюча сталь
Серія Різьба Діапазон Матеріал Варіант
ADE1 M25 3 NPN
0 = XS NPN = нікельована латунь K1 = Набір 1
1 = S K2 = Набір 2
2 = M BZN = коричневий K3 = Набір 3
3 = L ALN = алюміній ПУСТО = без опцій


Набір варіантів
K1 K2 K3
Гайка
Зелена композитна шайба
 Гайка
Зелена композитна шайба
 Гайка
Зелена композитна шайба
 Гайка
Зелена
композитна
шайба
Зубчаста
шайба

CAP808594V1 CAP808674V1 3
Таблиця вибору ADE1 Розміри ADE1 Код ISO Код ISO CAPRI Код NPT Код NPT CAPRI
Розмір різьби Код ущільнення
Діапазон ущільнень ISO/NPT A B L
(довжина)
ISO NPT Зовнішнє дроселювання
МІН-МАКС
M12 1/4" 3 4.5-8.0 17 17 25.0 ADE1M123NPN CAP806404V1 ADE1N0253NPN CAP808404V1
M16 3/8" 2 4.5-8.5 17 19 25.0 ADE1M162NPN CAP806594V1 ADE1N0382NPN
M16 3/8" 3 7.0-12.0 19 19 27.5 ADE1M163NPN CAP806504V1 ADE1N0383NPN CAP808504V1
M20 1/2" 0 2.8-5.5 15 24 24.0 ADE1M200NPN CAP806664V1 ADE1N0500NPN CAP808664V1
M20 1/2" 1 4.5-8.5 17 24 25.0 ADE1M201NPN CAP806674V1 ADE1N0501NPN
M20 1/2" 2 7.0-12.0 19 24 27.5 ADE1M202NPN CAP806694V1 ADE1N0502NPN CAP808694V1
M20 1/2" 3 10.0-16.0 (15.5) 24 24 32.0 ADE1M203NPN CAP806604V1 ADE1N0503NPN CAP808604V1
M25 3/4" 1 7.0-12.0 19 30 27.5 ADE1M251NPN CAP806774V1 ADE1N0751NPN CAP808774V1
M25 3/4" 2 10.0-16.0 24 30 32.0 ADE1M252NPN CAP806794V1 ADE1N0752NPN CAP808794V1
M25 3/4" 3 13.5-20.5 30 30 36,5 ADE1M253NPN CAP806704V1 ADE1N0753NPN CAP808704V1
M32 1" 3 18.0-27.5 (26.0) 41 41 46.0 ADE1M323NPN CAP806804V1 ADE1N1003NPN CAP808804V1
M40 1½" 2 18.0-27.5 (26.0) 48 48 50.0 ADE1M402NPN CAP806994V1 ADE1N1252NPN CAP808994V1
M40 1¼" 3 23.0-34.0 48 48 50.0 ADE1M403NPN CAP806904V1 ADE1N1253NPN CAP808904V1
M50 1½" 1 29.0-41.0 55 55 52.0 ADE1M501NPN CAP807004V1 ADE1N1501NPN CAP809004V1
M50 2" 2 35.0-45.0 (48.0) 64 64 56.5 ADE1M502NPN CAP807084V1 ADE1N2002NPN CAP809294V1
M63 2" 42.0-56.0 (53.0) 72 72 60.0 ADE1M633NPN CAP807204V1 ADE1N2003NPN CAP809204V1
M75 2½" 3 50,0-65,0 (62,5) 85 85 67,5 ADE1M753NPN CAP807304V1 ADE1N2503NPN CAP809404V1
M90 3" 2 58.0-74.0 95 95 69.0 ADE1M902NPN CAP807594V1 ADE1N3002NPN CAP809594V1
M90 3" 3 66.0-83.0 (78.0) 110 110 80.0 ADE1M903NPN CAP807504V1 ADE1N3003NPN CAP809504V1
M110 3½" 2 75.0-93.0 (92.0) 120 120 80.0 ADE1M1102NPN CAP807604V1 ADE1N3502NPN CAP809604V1
M110 4" 3 85.0-104.0 135 135 90.0 ADE1M1103NPN CAP807704V1 ADE1N4003NPN CAP809704V1
